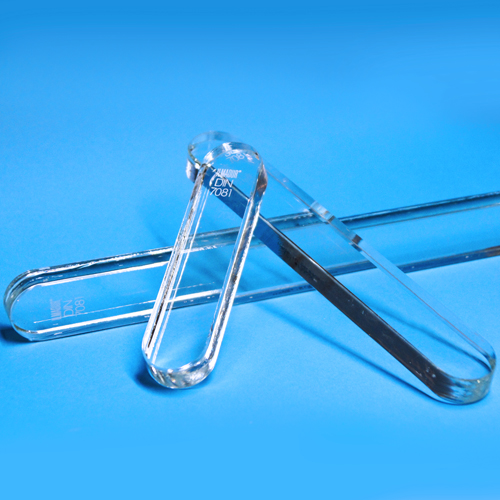

Owalne szkła wzierne
Wykonywane są ze szkła borokrzemowego[1], charakteryzującego się dużą odpornością chemiczną, doskonałą przepuszczalnością światła widzialnego oraz odpornością na szok termiczny[2].
W zależności od szerokości i grubości wyróżnia się cztery podstawowe typy szkieł owalnych[3]:
- typ A - szerokość 30 mm, grubość 17 mm
- typ B - szerokość 34 mm, grubość 17 mm
- typ H - szerokość 34 mm, grubość 22 mm
- typ TA 28 - szerokość 27,6 mm, grubość 16,8 mm

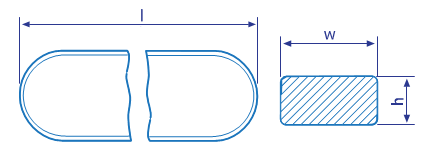

Wytwarzane są w szeregu typowych rozmiarów[4], pokazanych w poniższej tabeli.
Wielkość |
TYP A |
TYP B |
TYP H |
TYP TA 28 |
||||||||
L |
W |
H |
L |
W |
H |
L |
W |
H |
L |
W |
H |
|
I |
115 |
30 |
17 |
115 |
34 |
17 |
- |
- |
- |
113 |
27,6 |
16,8 |
II |
140 |
30 |
17 |
140 |
34 |
17 |
140 |
34 |
22 |
- |
- |
- |
III |
165 |
30 |
17 |
165 |
34 |
17 |
165 |
34 |
22 |
163 |
27,6 |
16,8 |
IV |
190 |
30 |
17 |
190 |
34 |
17 |
190 |
34 |
22 |
188 |
27,6 |
16,8 |
V |
220 |
30 |
17 |
220 |
34 |
17 |
220 |
34 |
22 |
218 |
27,6 |
16,8 |
VI |
250 |
30 |
17 |
250 |
34 |
17 |
250 |
34 |
22 |
248 |
27,6 |
16,8 |
VII |
280 |
30 |
17 |
280 |
34 |
17 |
280 |
34 |
22 |
278 |
27,6 |
16,8 |
VIII |
320 |
30 |
17 |
320 |
34 |
17 |
320 |
34 |
22 |
318 |
27,6 |
16,8 |
IX |
340 |
30 |
17 |
340 |
34 |
17 |
340 |
34 |
22 |
338 |
27,6 |
16,8 |
X |
- |
- |
- |
370 |
34 |
17 |
- |
- |
- |
- |
- |
- |
Standaryzacja rozmiarów powoduje, że szkła pasują do typowych wzierników i poziomowskazów.
Dzięki zastosowaniu wysokiej jakości szkła borokrzemowego można je użytkować w poniższych warunkach:
Zakres stosowania szkieł transparentnych: |
Typ A |
Typ B |
Typ H |
Typ TA 28 c) |
||||
[bar] |
[°C] |
[bar] |
[°C] |
[bar] |
[°C] |
[bar] |
[°C] |
|
Dla czynników nie oddziałujących agresywnie na szkło np. olejów, węglowodorów itp. |
240 |
120 |
290 |
120 |
340 |
120 |
- |
- |
160 |
400 |
800 |
400 |
230 |
400 |
- |
- |
|
0 - 10 |
430 |
0 - 10 |
430 |
0 - 10 |
430 |
- |
- |
|
Dla czynników agresywnie oddziałujących na szkło np. pary nasyconej, gorącej wody, ługów |
35 a) |
243 |
35 a) |
243 |
42 a) |
253 |
120 b) |
324 |
70 |
300 |
85 |
300 |
85 |
300 |
180 |
356 |
a)Na parę o ciśnieniu powyżej 35 bar zaleca się stosowanie osłon z miki
b)Na parę o ciśnieniu powyżej 120 bar dopuszcza się stosowanie wyłącznie szkieł TA-28-I
c) Szkła typu TA 28 można stosować wyłącznie z osłonami z miki.

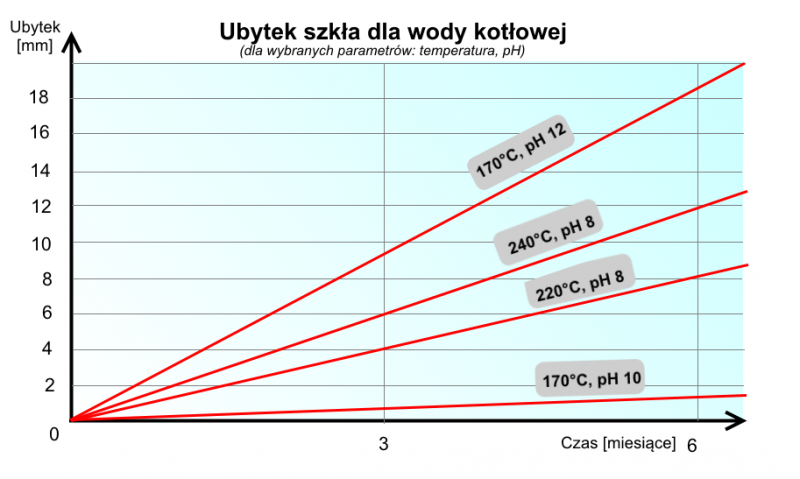

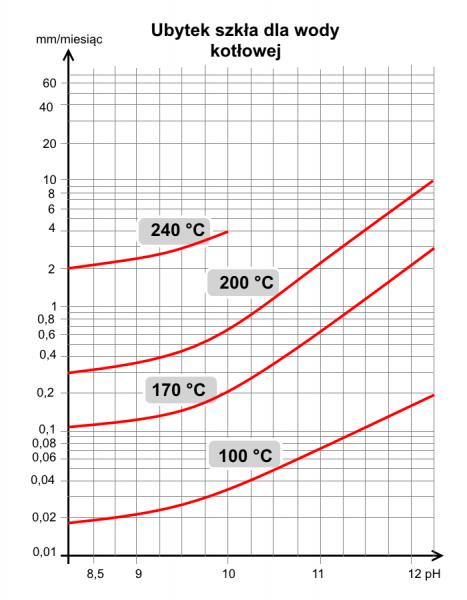

Należy pamiętać, że kontakt szkła z agresywnym medium, jakim np. jest gorąca woda kotłowa, powoduje erozję szkła. Objawia się ona matowieniem szkła oraz zmniejszaniem jego grubości. W efekcie utraty części powierzchni szkło traci swoją wytrzymałość mechaniczną i może ulec uszkodzeniu (pęknięciu). Ubytek grubości szkła, zależnie od temperatury wody i jej pH, może sięgać kilku milimetrów miesięcznie, co ilustrują poniższe wykresy. Jak widać, w ciągu kilku miesięcy grubość szkła (a tym samym jego wytrzymałość) może ulec drastycznemu obniżeniu.

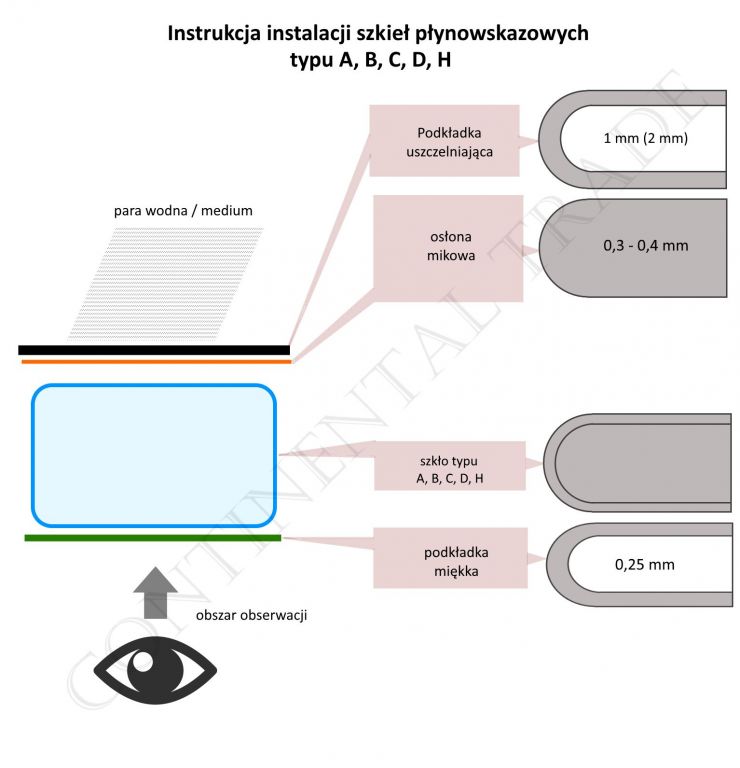

Zalecanym rozwiązaniem chroniącym szkło przed erozją jest stosowanie osłon mikowych. Cienka warstwa miki, przezroczystego minerału odpornego chemicznie[5], odizolowuje szkło od erozyjnego działania medium. Szkło nie matowieje i nie zmniejsza swojej grubości, przez co wydłuża się jego okres bezpiecznej eksploatacji. W dostarczanych przez nas osłonach mikowych strona przeznaczona do kontaktu z medium (wodą, parą itp.) posiada specjalne oznaczenie ("waterside"). Osłony mikowe wykonywane są z najwyższej jakości przezroczystej miki naturalnej muskowit.
Szkła TA28 mogą być stosowane wyłącznie z osłonami mikowymi. W szkłach tego typu stosuje się nawet podwójne osłony mikowe: jedna osłona od strony medium, druga od strony obserwacji. Zadaniem tej drugiej osłony jest zmniejszenie szoku termicznego, na jaki narażone jest szkło wzierne, pracujące z jednej strony w środowisku o wysokiej temperaturze (para, gorąca woda), a z drugiej, z niską (pokojową) temperaturą otoczenia. Zewnętrzna osłona mikowa przyczynia się do dłuższej bezawaryjnej pracy zestawu. Otwór wykonany w tej osłonie zabezpiecza przed pozostaniem wilgoci pomiędzy szkłem a miką podczas montowania zestawu, a także wyrównuje ciśnienie pod i nad osłoną w trakcie normalnej eksploatacji.
Należy więc pamiętać, że osłony mikowe są najlepszą ochroną szkieł owalnych używanych w wysokociśnieniowych kotłach parowych. Osłony przedłużają żywotność urządzeń pomiarowych i zwiększając czas użytkowania szkieł wzierników szczególnie przy zwiększonym ciśnieniu i wysokiej temperaturze.
Chętnie pomożemy Państwu w doborze szkła wziernego właściwego dla środowiska, w którym będzie zastosowane. Dostarczamy szkła w komplecie z uszczelkami i ew. osłonami mikowymi lub jako osobne elementy. Zapraszamy do kontaktu.
[1] Na zamówienie wykonujemy także z innych materiałów np. ze szkła kwarcowego lub aluminosilikatowego.
[2] Więcej informacji o właściwościach fizykochemicznych szkieł borokrzemowych można znaleźć w naszym serwisie informacyjnym.
[3] Oprócz tego czasami spotyka się także: typ C - szerokość 20 mm, grubość 12 mm; typ D - szerokość 25 mm, grubość 15 mm
[4] Na zamówienie wykonujemy także szkła o innych wymiarach.
[5] więcej informacji nt. miki można znaleźć w naszym serwisie informacyjnym.
