Uszczelki do szkieł wziernych

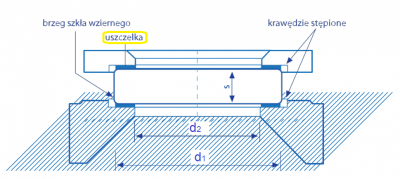

Zazwyczaj sprzedaż szkła wziernego prowadzona jest w kompletach z uszczelkami i osłoną z miki naturalnej. Przy osobnej sprzedaży uszczelek należy zwrócić uwagę na właściwe dopasowanie uszczelki dorozmiaru szkła. Poniższa tabela pokazuje wymiary uszczelki w zależności od wymiarów szkła wziernego i ciśnienia roboczego.

W celu zwiększenia trwałości szkła wziernego, ochrony go przed erozyjnym działaniem wody kotłowej oraz substancji chemicznych, stosuje się osłonę mikową. Umieszcza się ją między szkłem a uszczelką od strony medium, co chroni szkło wzierne przed kontaktem z agresywnym śrdowiskiem. Osłony mikowe szkieł wziernych w postaci dysków mikowych omawiamy tutaj.

uszczelki do szkieł wziernych

Wymiary [mm]:

SZKŁO USZCZELKA
Średnica
(D)
Grubość
(S)
Ciśnienie
(bar)
Średnica
zewnętrzna
(d1)
Średnica
wewnętrzna
(d2)
Grubość
(g)
30 15* 200 *** * *
31,75 12,7 175 ** ** **
34 17 200 *** - -
35 7* 25 *** - -
40 10 40 42 30 1,5
12* 50
45 10 40 47 32 1,5
12 50
50 10 25 52 35 1,5
12 40
55 10* 25 57 40 1,5
60 10 16 62 45 1,5
12 25
15 40
20 95
63 8* 8 62 48 1,5
10 16 65 48 2
12 25
15 40
65 10 12 67 50 2
15 40
70 12* 25 72 55 2
15* 40
75 12 16 75 60 2
80 10* 10 82 65 2
12 16
15 25
20 40
90 10* 10 92 75 2
92 10 8 94 77 2
95 10 6 97 80 2
15* 16
100 10* 8 102 80 2
12 10
15 16
20 25
25 40
110 12,5 10 112 90 2
20 25
113 15* 10 113 88 2
115 15 10 117 95 2
120 10 8 122 100 2
125 15 10 127 100 2
20 16
25 25
30* 40
130 15 10 132 105 2
135 25 25 137 110 2
150 10 2 152 105 2
15* 8 125
20 10
25 16
30 25
170 15 8 172 140 2
175 20 10 177 150 2
25 16
30 25
200 20 8 202 175 2
25 10
30 16
250 20 4 252 225 2
25 8
30 10
265 30 8 267 240 2



* dodatkowy rozmiar poza DIN
** zestawy specjalne
*** wyłącznie wg wskazań zamawiającego



Jeśli nie możesz znaleźć wymiaru - prosimy o kontakt.

Dane prezentowane w niniejszym opracowaniu oparte są na najlepszej wiedzy. Continental Trade zastrzega sobie możliwość ich aktualizacji i wprowadzania zmian zgodnie z postępem wiedzy i techniki. Podane dane nie są jednak podstawą przyjęcia odpowiedzialności za poprawne funkcjonowanie, które jest uwarunkowane wieloma czynnikami, wymagającymi rozpoznania dla każdego indywidualnego przypadku.
