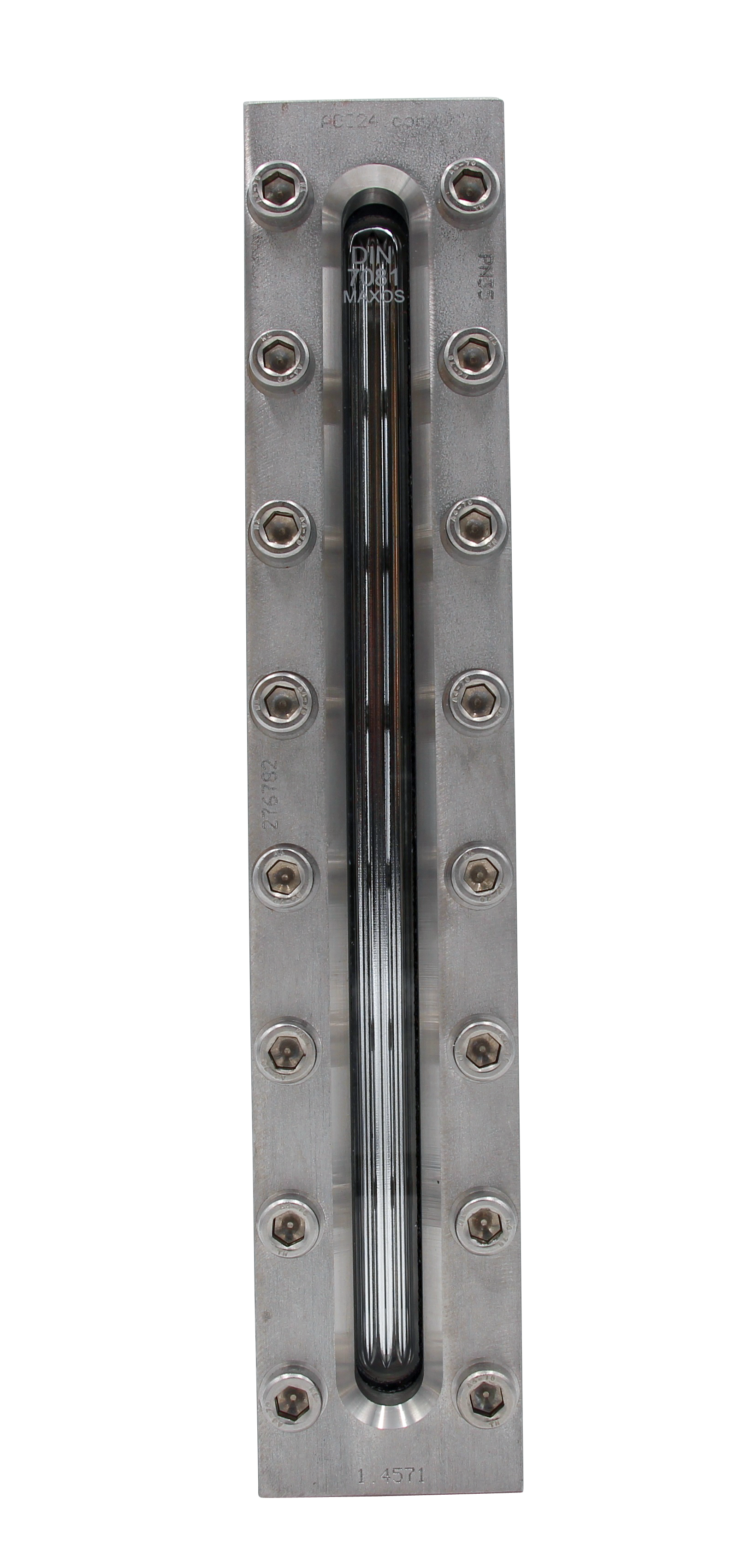

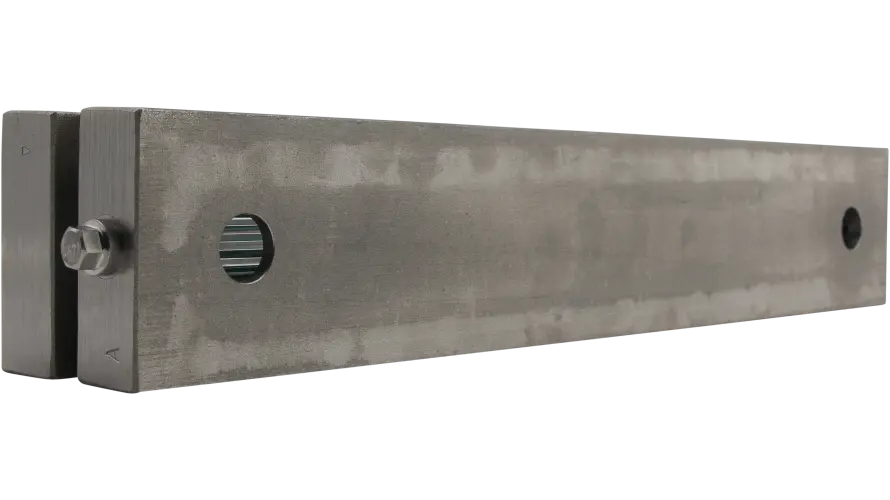

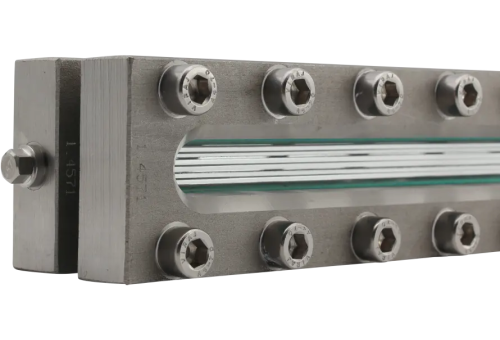

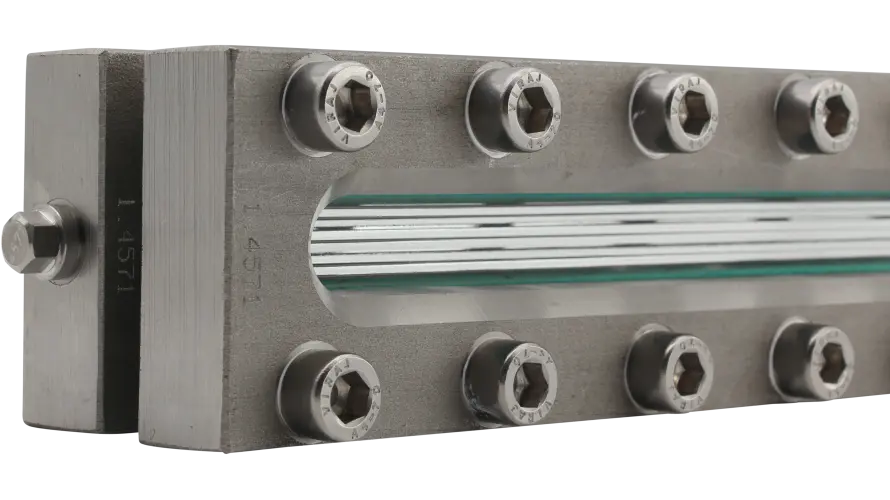

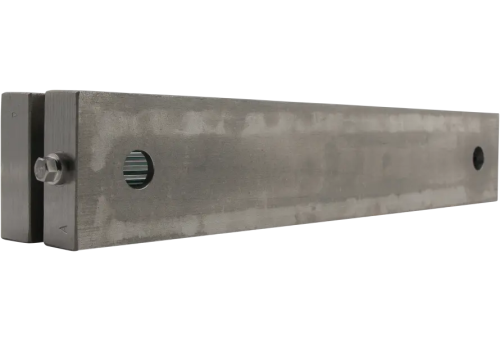

Płynowskaz typ 400 PN40 z otworami tylnymi

Rysunek przekroju poprzecznego Wymiary A G 1/2" G 3/4" DN 15 DN 20 L1 63 96 85.5 108 L2 98 98 98 98 L3 65 62 65 76 LV 93.5 95 94 97 LH 119 122 119 122 G 13 16 13 20 PS max (barg) 25 25 25 20   Płynowskaz cieczy typu 460 składa się z dwóch zaworów połączonych rurą ze szkła borokrzemowego. Przeznaczony jest do montażu zewnętrznego na zbiorniku i niezawodnie wskazuje poziom cieczy w zbiorniku. Typ 460 jest dostępny w dowolnie wybranych długościach i opcjonalnie może być dostarczany z przyłączami gwintowanymi lub kołnierzowymi. Jeżeli rozstaw osi zaworów przekracza 1500 mm, rura jest dzielona na kilka odcinków, które są trwale łączone za pomocą przekładek. Uszczelnienie dławnicy wykonane z PTFE wewnątrz zaworów zapewnia bezpieczne uszczelnienie. W przypadku zanieczyszczenia lub uszkodzenia wskaźnik poziomu cieczy można bezpiecznie odłączyć od zbiornika i opróżnić w punktach połączeń za pomocą zintegrowanych zaworów odcinających. Ze względu na delikatną rurę szklaną, typ 460 jest dostarczany w stanie niezmontowanym. Podczas montażu – zwłaszcza w przypadku połączeń kołnierzowych – należy zwrócić uwagę na precyzyjne wyrównanie połączeń i brak ich skręcenia względem siebie, aby zapewnić beznaprężeniowy montaż rurki szklanej. Aby chronić rurkę szklaną przed uderzeniami mechanicznymi podczas pracy, opcjonalnie dostępna jest osłona przeciwuderzeniowa z pleksiglasu®.

Śruby Rama pokrywy Uszczelnienie Szkło płynowskazowe Uszczelka Króćce Rama podstawy Płynowskaz typu 410 służy jako wskaźnik poziomu cieczy w obejściu, zapewniając niezawodną kontrolę poziomu w kotłach i zbiornikach. Wskaźnik posiada kwadratową ramkę z dwoma końcówkami do wspawania o średnicy 20 mm. Płynowskaz wyposażony jest w szkło płynowskazowe wykonane z wysokiej jakości szkła borokrzemowego, zgodnie z normą DIN 7081. Jest on szczelnie zamknięty między uszczelkami i mocno przykręcony, co zapewnia trwałą szczelność i odporność na wysokie ciśnienie. Standardowo wziernik typu 410 wykonany jest ze stali nierdzewnej 1.4571 (316Ti) – materiału charakteryzującego się wysoką odpornością na korozję i trwałością. Na życzenie konstrukcja dostępna jest również w wielu innych materiałach, odpowiednich do specyficznych wymagań i zastosowań. Uszczelnienie armatury zapewniają płaskie uszczelki dopasowane do Państwa potrzeb, dostępne z szerokiej gamy materiałów. Oferujemy nie tylko powszechnie stosowane uszczelki z włókien, ale także bardziej zaawansowane materiały, takie jak PTFE (teflon®), novaphit® MST-XP i KlingerSil® C4400. Ważna informacja: Refleksyjnych szkieł obserwacyjnych nie można łączyć z dyskami i powłokami mikowymi, ponieważ ochronna warstwa mikowa zapobiega niezbędnemu załamaniu światła w celu odbicia. Rysunek przekroju poprzecznego Wymiary BL V Ukryty widok h kg 140 79 0 25 3.4 170 124 0 25 4.0 220 174 0 25 5.0 250 204 0 25 5.7 300 264 0 25 6.7 310 264 0 25 7.0 350 304 0 25 7.8 370 324 0 25 8.2 400 354 0 25 8.9 500 454 1x46 25 11.4 600 564 1x46 25 13.4 620 574 1x46 25 13.9 700 654 1x46 25 15.7 740 694 1x46 25 16.5 800 754 1x46 25 17.8 930 884 2x46 25 20.9 1000 954 3x46 25 22.8

Śruby Rama pokrywy Uszczelka Szkło płynowskazowe Uszczelka Rama podstawy Końcówki do spawania Korki gwintowane Płynowskaz typu 411 służy jako wskaźnik poziomu cieczy w obejściu, zapewniając niezawodną kontrolę poziomu w kotłach i zbiornikach. Wskaźnik posiada kwadratowy kołnierz z dwoma tylnymi końcówkami do spawania o średnicy 20 mm. Wskaźnik poziomu wyposażony jest w szkło płynowskazowe wykonane z wysokiej jakości szkła borokrzemowego, zgodnie z normą DIN 7081. Jest ona szczelnie zamknięta między uszczelkami i mocno przykręcona, co zapewnia trwałą szczelność i odporność na wysokie ciśnienie. Standardowo wskaźnik poziomu typu 411 wykonany jest ze stali nierdzewnej 1.4571 (316Ti) – materiału charakteryzującego się wysoką odpornością na korozję i trwałością. Na życzenie konstrukcja dostępna jest również w wielu innych materiałach, odpowiednich do specyficznych wymagań i zastosowań. Uszczelnienie płynowskazu zapewniają płaskie uszczelki, dostosowane do Państwa potrzeb, z szerokiej gamy materiałów. Oprócz standardowych uszczelek z materiałów włóknistych, takich jak PTFE (teflon®), novaphit® MST-XP i KlingerSil® C4400, dostępne są również bardziej wymagające materiały. Ważna uwaga: Szkieł refleksyjne nie można łączyć z dyskami i powłokami mikowymi, ponieważ ochronna warstwa mikowa zapobiega niezbędnemu załamaniu światła powodującemu odbicie. Rysunek przekroju poprzecznego Wymiary BL V S Ukryty widok h kg 140 79 60 0 25 3.4 170 124 100 0 25 4.0 220 174 150 0 25 5.0 250 204 180 0 25 5.7 300 264 240 0 25 6.7 310 264 240 0 25 7.0 350 304 280 0 25 7.8 370 324 300 0 25 8.2 400 354 330 0 25 8.9 500 454 430 1x46 25 11.4 600 564 540 1x46 25 13.4 620 574 550 1x46 25 13.9 700 654 630 1x46 25 15.7 740 694 670 1x46 25 16.5 800 754 730 1x46 25 17.8 930 884 860 2x46 25 20.9 1000 954 930 3x46 25 22.8

  Typ A Typ B Typ H [bar] [°C] [bar] [°C] [bar] [°C] Dla czynników nie oddziałujących agresywnie na szkło np. olejów, węglowodorów itp 400 120 265 120 300 120 150 400 180 400 200 400 0 - 10 430 0 - 10 430 0 - 10 430 Dla czynników agresywnie oddziałujących na szkło np. pary nasyconej, gorącej wody, ługów 35 243 35 243 42 253   Wymiary: Wielkość TYP A TYP B TYP H L W H L W H L W H 0 95 30 17 95 34 17 - - - I 115 30 17 115 34 17 115 34 22 II 140 30 17 140 34 17 140 34 22 III 165 30 17 165 34 17 165 34 22 IV 190 30 17 190 34 17 190 34 22 V 220 30 17 220 34 17 220 34 22 VI 250 30 17 250 34 17 250 34 22 VII 280 30 17 280 34 17 280 34 22 VIII 320 30 17 320 34 17 320 34 22 IX 340 30 17 340 34 17 340 34 22 X - - - 370 34 17 - - - Oferujemy szkła płynowskazowe uznanych marek, jak Maxos, Spectraglass, Klinger z wysokojakościowego szkła borokrzemowego (typu „ekstra twarde”) lub aluminosilikatowego. Szkło w procesie produkcji poddawane jest polerowaniu i hartowaniu. Dzięki temu uzyskuje się wyroby charakteryzujące się dużą wytrzymałością mechaniczną oraz wysoką odpornością na działanie ługów, kwasów i kondensatów. Prowadzona jest dokładna kontrola przejrzystości oraz wymiarów produkowanych szkieł. Refleksyjne szkła płynowskazowe używane są do odczytu bezpośredniego lub z zastosowaniem telewizji przemysłowej. W tym typie szkieł od strony komory płynowskazu (medium) odciśnięte są podłużne rowki (3 lub 4), których ścianki są do siebie nachylone pod kątem 90˚. Proces wyciskania rowków powoduje powstanie na powierzchni rowków wyjątkowo gładkiej i twardej warstwy szkła, bardzo odpornej na oddziaływanie środowiska pracy. Dzięki rowkowaniu zwiększa się kąt załamania światła, co sprawia, że widoczność poziomu cieczy jest znacznie lepsza niż przy stosowaniu szkła gładkiego. Dla szkieł refleksyjnych nie stosuje się osłon mikowych. Szkła refleksyjne mogą być stosowane w poziomowskazach, w których ciśnienie nie przekracza 35 bar. Szkło refleksyjne jest w tym zakresie wystarczająco odporne na działanie środowiska pracy. Odczyt jest wyraźny i kontrastowy. W przypadku innych czynników niż para wodna szkło refleksyjne można stosować do 400 barów lub 400˚C. W zależności od szerokości i grubości wyróżnia się trzy podstawowe typy refleksyjnych szkieł płynowskazowych: typ A - szerokość 30 mm, grubość 17 mm typ B - szerokość 34 mm, grubość 17 mm typ H - szerokość 34 mm, grubość 22 mm Oprócz tego czasami spotyka się także: typ C - szerokość 20 mm, grubość 12 mm typ D - szerokość 25 mm, grubość 15 mm Refleksyjne szkła płynowskazowe dostarczamy w kompletach z uszczelkami. Spełnia warunki następujących norm: ÖNORM M 7354 (norma austriacka) DIN 7081 (norma niemiecka) JIS B 8211 (norma japońska) ÖMV-Spez. H 2009 (norma zakładowa austriackiego koncernu petrochemicznego ÖMV-AG, Wiedeń) MIL-G-16356 D (przepisy marynarki wojennej Stanów Zjednoczonych) Esso Eng. Spec. 123 (Esso Research & Engineering Co. - New Jersey) S.O.D. Spec. 123 (Standard Oil Development Company - New Jersey) BS 3463 (norma brytyjska) Uwaga: szkło oferujemy w kompletach z uszczelkami.
