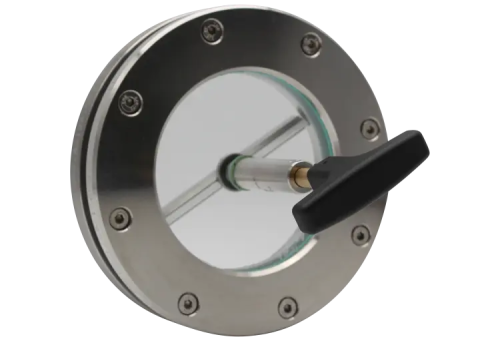

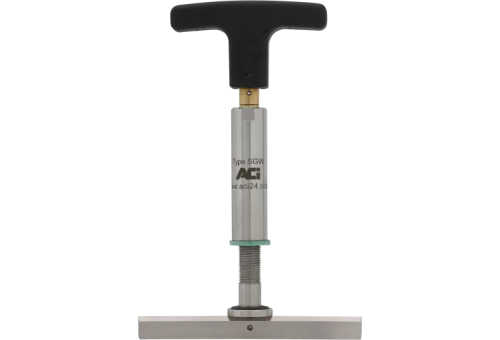

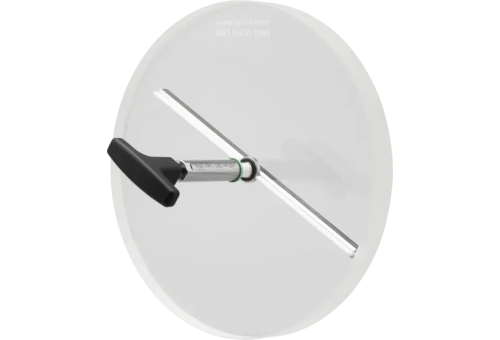

Wycieraczka do szkiełek wziernych do okrągłych płytek wziernych

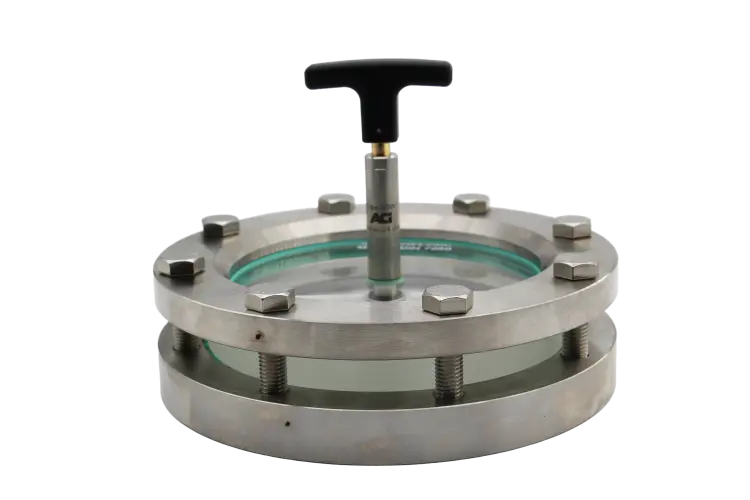

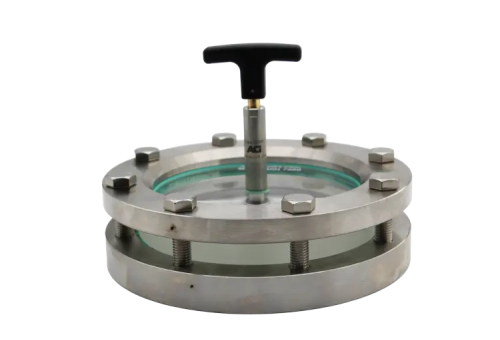

Nakrętki Śruby dwustronne Kołnierz pokrywy Uszczelka Wziernik szklany Uszczelka Kołnierz podstawy Nasze okrągłe wzierniki typu 320 są przyspawane do lub w ścianie zbiornika, aby umożliwić obserwację lub oświetlenie wnętrza kontenera. Wziernik wykonany z chemicznie odpornego szkła borokrzemianowego DIN7080 jest zaciskany pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelkami o sprawdzonej jakości. Poza normami DIN 28120, oferujemy również wzierniki typu 320 w rozmiarach specjalnych DN 250 i DN 300. Rozmiary te, nieujęte w normie, zostały również wykonane zgodnie z normą DIN 28120. Nasze wzierniki typu 320 wykonane są z wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Zastosowany materiał szklany to sprawdzone szkło borokrzemianowe zgodne z normą DIN 7080 (lub według specyfikacji klienta). Uszczelnienie armatury zapewniają płaskie uszczelki dopasowane do Państwa potrzeb, z szerokiej gamy materiałów. Oprócz standardowych uszczelnień włóknistych, dostępne są również bardziej wymagające materiały, takie jak PTFE (teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych uszczelnień innych marek. Jeśli maksymalna temperatura pracy szkła borokrzemianowego, zgodna z normą DIN 7080, nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem nawet dla wysoce odpornego szkła borokrzemianowego, specjalnie dostosowana do armatury tarcza ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i alkaliami. Podobnie jak inne armatury wziernikowe, typ 320 może być na życzenie wyposażony w wycieraczkę wziernika typu SGW i SWII, urządzenia natryskowe SVI lub oświetlenie. Rysunek przekroju poprzecznego Wymiary DN 25 40 50 80 100 125 150 200 250² 300² Da [mm] 115 150 165 200 220 250 285 340 395 445 Di [mm] 48 65 80 100 125 150 175 225 280 325 h1 [mm] 16 16 16 20 22 25 30 35 40 45 h2 [mm] 25 30 30 30 30 30 36 36 40 45 Szkło-Ø [mm] 63 80 100 125 150 175 200 250 300 355 s (PN10) [mm] 10 10 12 15 20 20 25 30 45 45 s (PN16) [mm] 10 12 15 20 25 25 30 - - - Waga (PN 10) [kg] - 5,4 5,9 9,6 11,1 14,3 21,9 30,7 44,7 59,2 Waga (PN 16) [kg] 2,8 5,4 6,0 9,7 11,3 14,6 22,4 - - - 2) Podobny do DIN 28120

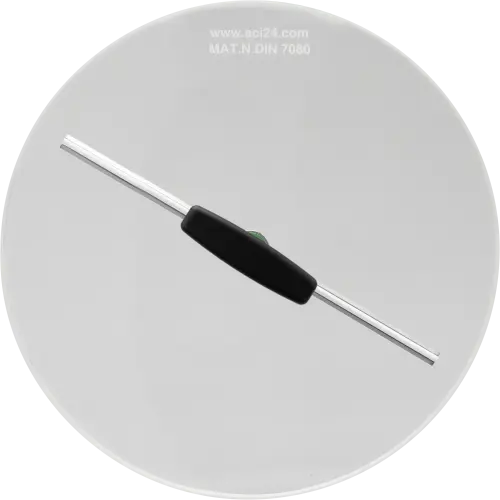

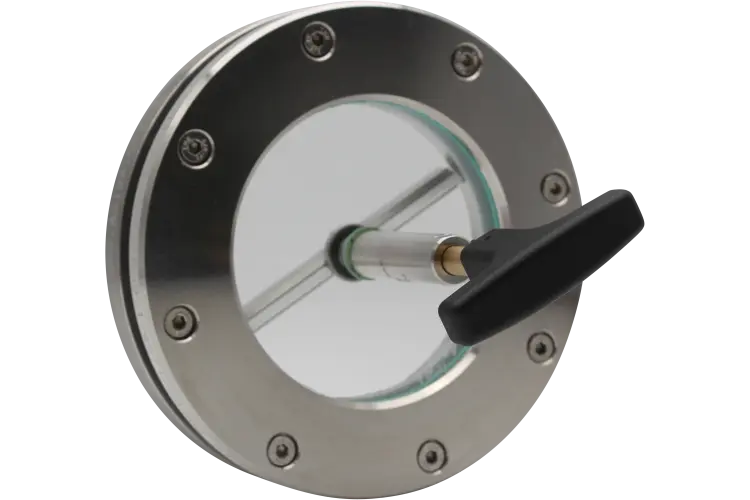

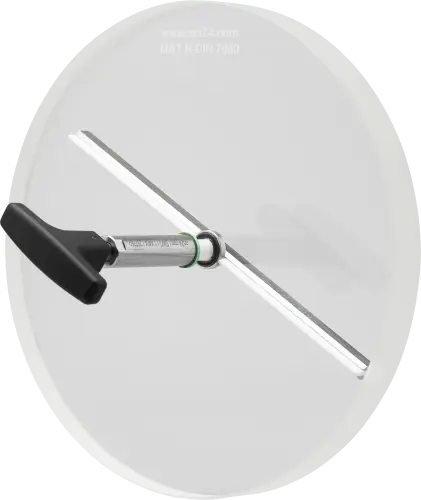

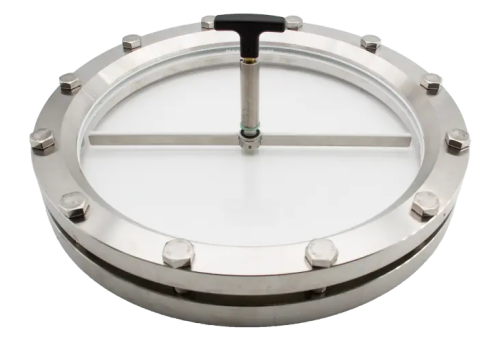

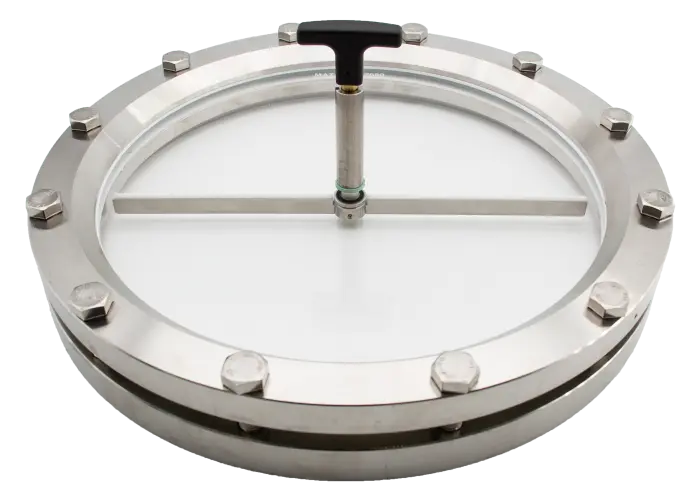

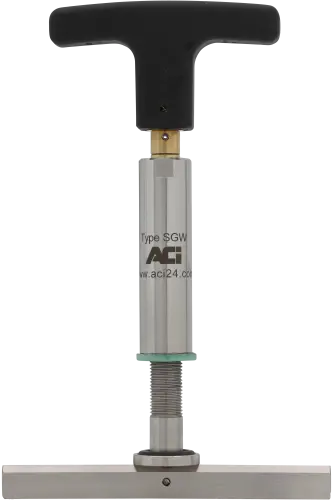

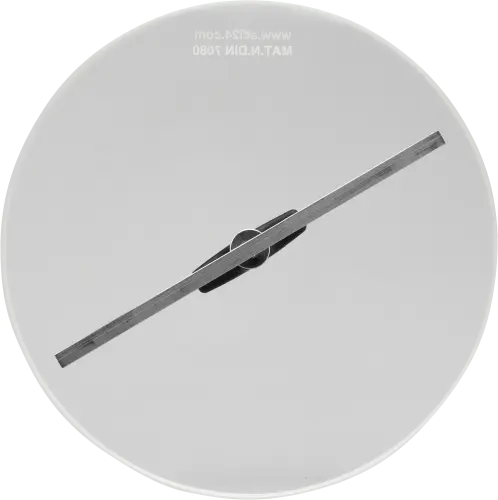

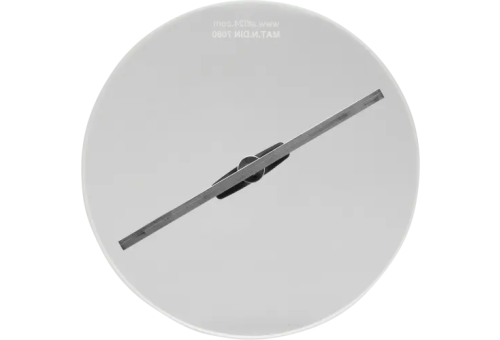

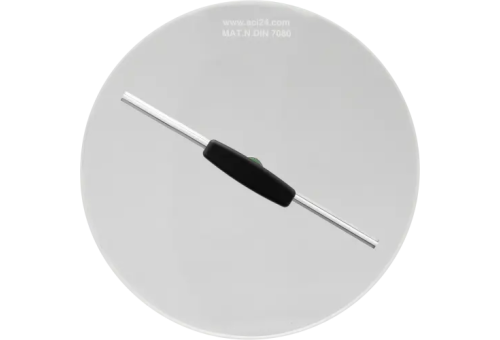

Objaśnienie   WymiaryD x s[mm] Średnicawziernika d1[mm] Ciśnieniedopuszczalne[bar] Szkło sodowo-wapniowe zgodnie z DIN 8902 – temperatura pracy do 150°C 63 x 10 48 6 80 x 12 65 6 94 x 111) 801) 6 100 x 15 80 6 113 x 151) 1001) 6 125 x 15 100 6 141 x 151) 1251) 6 150 x 19 125 5 166 x 151) 1501) 4 175 x 15 150 4 200 x 15 175 4 225 x 15 205 2 250 x 15 225 2 Szkło borokrzemowe zgodne z DIN 7080 – temperatura pracy do 280°C 63 x 10 48 6 80 x 12 65 6 94 x 111) 801) 6 100 x 15 80 6 113 x 151) 1001) 6 125 x 15 100 6 141 x 151) 1251) 6 150 x 19 125 6 166 x 151) 1501) 6 175 x 19 150 6 200 x 19 175 4 225 x 15 205 2 250 x 25 225 4   1) dla ramek skręcanych, materiał zgodny z DIN 11851 Średnica otworu centralnego w szkle wziernym wynosi 10,5 mm Na życzenie mogą być dostępne także inne wymiary. Szkła wzierne mogą ulegać zaparowaniu lub pokryciu substancją z wnetrza zbiornika, co może w istotny sposób wpłynąć na ograniczenie widoczności. W takim przypadku zaleca się stosowanie okrągłego szkła wziernego z wycieraczką. Przykłady wycieraczek do okrągłych szkieł wziernych omawiamy tutaj. Sposób instalacji wycieraczki wymaga jednak stosowania szkła wziernego z otworem centralnym. Takie rozwiązanie wpływa jednak na dopuszczalne ciśnienie, pod jakim może pracować szkło z wycieraczką. Dostępne są szkła wzierne wykonane ze szkła sodowo-wapniowego i ze szkła borokrzemowego. W zakładce poniżej omówiono wymiary i właściwości szkieł wziernych z otworem.
