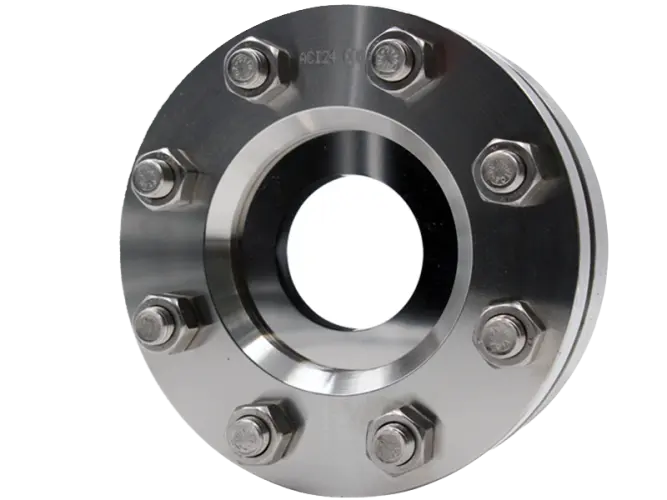

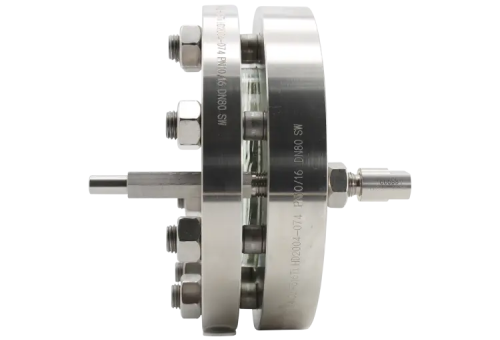

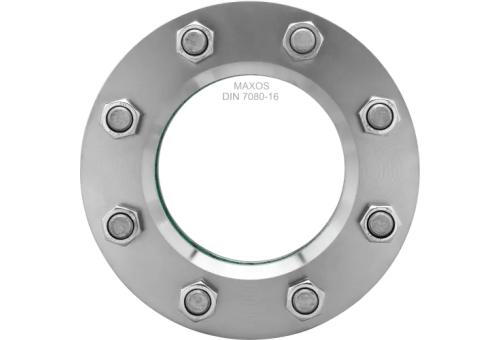

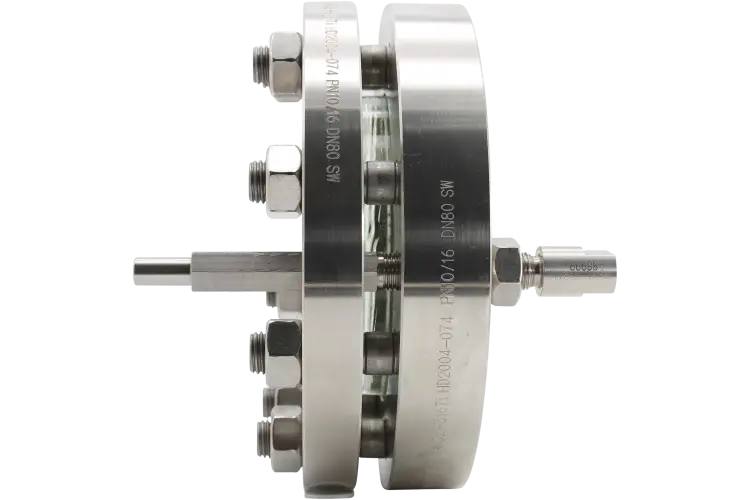

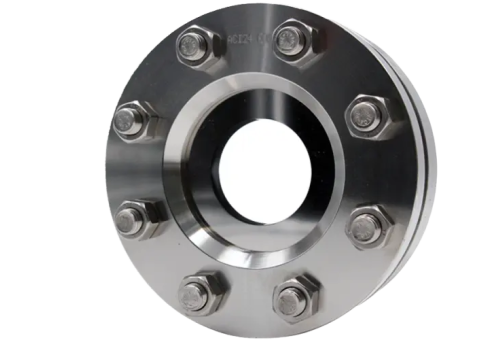

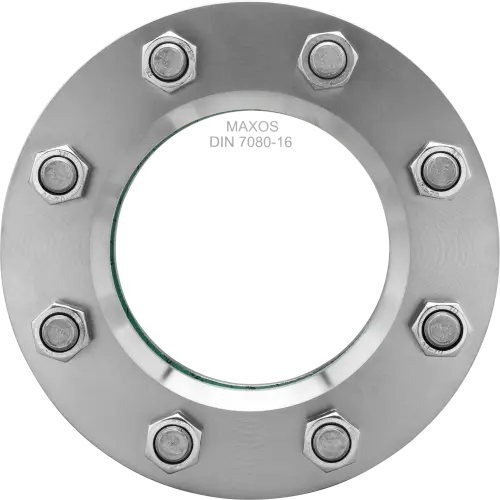

Okrągły wziernik typu 320 PN10/16 do wspawania zgodnie z DIN28120

Sposób wymiarowania: Wymiary: ŚrednicaD [mm] Grubośćs [mm] Ciśnienie[bar] Uwagi 24 10 150 poza normą 30 12 150 poza normą 15 200 poza normą 31,6 12,75 150 poza normą   aluminosilikatowe 33 14 150 poza normą 33,12 15,95   aluminosilikatowe 34 17 200 poza normą   aluminosilikatowe 35 7 25 poza normą 40 10 40 poza normą 12 50 poza normą 44 10 40 poza normą 12 50 poza normą 45 10 40 zgodne z DIN 7080 12 50 zgodne z DIN 7080 50 10 25 zgodne z DIN 7080 12 40 zgodne z DIN 7080 55 6,5 6 poza normą 10 25 poza normą 60 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 20 95 poza normą 63 8 8 poza normą 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 65 10 12 poza normą 15 40 poza normą 70 12 16 poza normą 15 25 poza normą 75 12 16 poza normą 80 10 10 poza normą 12 16 zgodne z DIN 7080 15 25 zgodne z DIN 7080 20 40 zgodne z DIN 7080 86 12 10 poza normą 90 10 8 poza normą 92 10 8 poza normą 94 12 10 poza normą 95 10 6 poza normą 15 16 poza normą 100 10 7 poza normą 12 10 poza normą 15 16 zgodne z DIN 7080 20 25 zgodne z DIN 7080 25 40 zgodne z DIN 7080 105 15 16 poza normą 110 12,5 10 poza normą 20 25 poza normą 113 15 10 poza normą 115 15 10 poza normą 120 10 4 poza normą 15 10 poza normą 18 16 poza normą 125 15 10 zgodne z DIN 7080 20 16 zgodne z DIN 7080 25 25 zgodne z DIN 7080 30 40 poza normą 130 15 10 poza normą 135 15 8 poza normą 25 25 zgodne z DIN 7080 140 15 8 poza normą 150 10 2 poza normą 15 8 poza normą 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 160 20 12 poza normą 170 15 5 poza normą 20 10 poza normą 175 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 200 20 8 zgodne z DIN 7080 25 10 zgodne z DIN 7080 30 16 zgodne z DIN 7080 210 25 10 poza normą 250 20 4 poza normą 25 8 zgodne z DIN 7080 30 10 zgodne z DIN 7080 265 30 8 zgodne z DIN 7080   Uwaga: jeśli w kolumnie Uwagi nie podano inaczej, do produkcji użyto szkła borokrzemowego "extra hard" Szkło oferujemy oddzielnie lub w kompletach z uszczelkami i osłoną z miki. Tolerancja dla DIN 7080 Średnica (d1):d1 ≤ 125 mm125 mm < d1 ≤ 200 mm d1 > 200 mm  ± 0,5 mm± 0,8 mm± 1,0 mm     Grubość (s):s ≤ 20 mm s > 20 mm  + 0,5 mm / -0,25 mm+ 0,8 mm / -0,40 mm  Płaskość (e):d1 ≤ 100 mm100 mm < d1 ≤ 150 mm 150 mm < d1 ≤ 200 mmd1 > 200 mm 0,05 mm0,08 mm0,12 mm0,15 mm    Równoległość (p):d1 ≤ 100 mm100 mm < d1 ≤ 200 mm d1 > 200 mm 0,20 mm0,25 mm0,30 mm Wyznaczanie grubości / ciśnienia maksymalnego     s - teoretyczna minimalna grubość szkła [mm] dm => (d1+d2)/2 => średnia wartość wewnętrznej i zewnętrznej średnicy uszczelki d1 - zewnętrzna średnica szkła i uszczelki [mm]d2 - wewnętrzna średnica uszczelki [mm]p - maksymalne dopuszczalne ciśnienie [bar] δbB - minimalna wytrzymałość na zginanie [N/mm2] S - współczynnik bezpieczeństwa   W naszej ofercie znajdą Państwo szkła wzierne wykonane z różnego rodzaju materiału, dobieranego zależnie od warunków środowiska pracy (temperatura, ciśnienie, agresywność medium). Właściwości różnych materiałów szklanych są opisane tutaj. Do podstawowych rodzajów materiałów, z których wykonuje się szkła wzierne, należą: szkło sodowo-wapniowe - powszechnie dostępne, tanie, o temperaturze pracy do 280°C,  szkło borokrzemowe - szczególnie przydatne do zastosowań w środowisku agresywnym (kwasy, zasady, para wodna), o temperaturze pracy do 350°C, szkło aluminosilikatowe -  o temperaturze pracy do 660°C szkło ceramiczne - odporne na szok termiczny, o temperaturze pracy do 750°C szkło kwarcowe - o szerokim spectrum przepuszczalności światła (od ultrafioletu do podczerwieni),  o temperaturze pracy do 1100°C, wyroby szafirowe - o temperaturze pracy do 2000°C.   Dla poprawienia wytrzymałości, po obróbce mechanicznej szkło poddawane jest hartowaniu i odprężaniu. W celu zwiększenia odporności szkieł wziernych na agresywność środowiska pracy oraz przy wykorzystywaniu ich w wysokich temperaturach i ciśnieniach zaleca się dodatkowe stosowanie osłon mikowych. Osłony mikowe dla szkieł wziernych (dyski mikowe) opisane są tutaj. Jeśli potrzebujesz takiego rozwiązania - skontaktuj się nami. Okrągłe szkła wzierne dostarczane są osobno lub w komplecie z uszczelkami. Uszczelnienia do szkieł wziernych opisane są tutaj. Oferujemy szkła wzierne uznanych światowych marek takich jak: Spectraglass, Maxos czy Klinger co gwarantuje wysoką jakość i stabilność parametrów. Środki ostrożności przy obsłudze okrągłych szkieł wziernych W przypadku dokonania demontażu wziernika należy bezwzględnie (zgodnie z normą DIN 7080 / DIN 8902) zainstalować nowe szkło wzierne i nowe uszczelki. Jest to szczególnie istotne w przypadku zbiorników ciśnieniowych i  środowisk agresywnych. Poniższy tekst pochodzi z treści normy DIN 7080 / DIN 8902 Szkła wzierne mogą być montowane wyłącznie przez personel, który został przeszkolony w zakresie: umiejętne posługiwanie się okrągłymi szkłami wziernymi, czyszczenie gniazd wzierników, szkieł, uszczelek i innych części, a także usuwanie ciał obcych (np. opiłki) przed instalacją / ponownym montażem, umiejętne zgodne z wymogami dokręcanie śrub. Szkła wzierne, które zostały zdemontowane po użyciu, nie mogą być instalowane ponownie ! Obsługa planowa:Szkła wzierne powinny być poddawane systematycznej okresowej kontroli wzrokowej lub z użyciem ultradźwiękowych urządzeń do pomiaru grubości szkła. W przypadku zauważenia uszkodzenia szkła musi ono być natychmiast wymienione, po uprzednim zatrzymaniu procesu technologicznego. Okres używalności szkła wziernego należy określić w drodze systematycznych kontroli wzrokowych.Uwaga: całkowicie zdemineralizowana woda może rozpuszczać szkło - konieczne są częste kontrole okresowe. Pomimo starannej instalacji oraz prawidłowej eksploatacji czasami może dojść do zbicia szkła wziernego na skutek działania czynników zewnętrznych. W celu uniknięcia dostania się fragmentów szkła do produktów o charakterze krytycznym, np. do żywności na etapie projektowania urządzenia lub procesu należy przewidzieć środki bezpieczeństwa zapobiegające dostaniu się zbitego szkła do produktu.

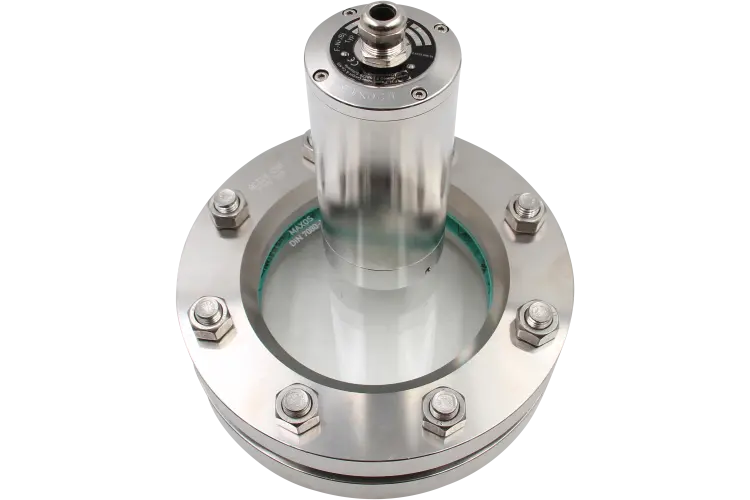

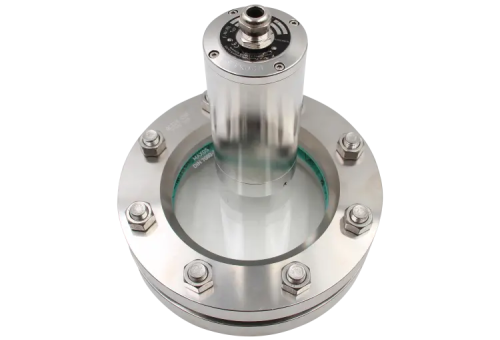

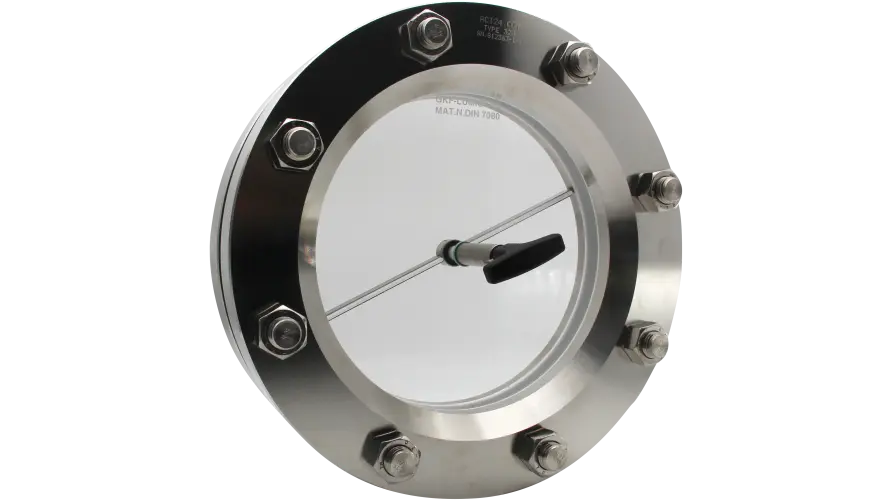

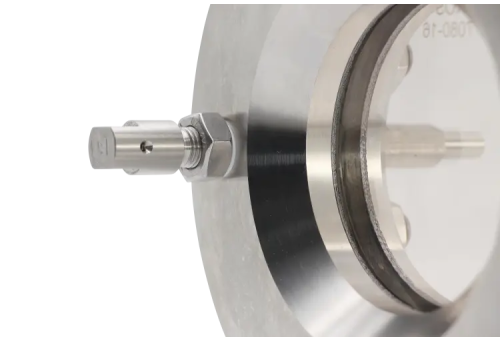

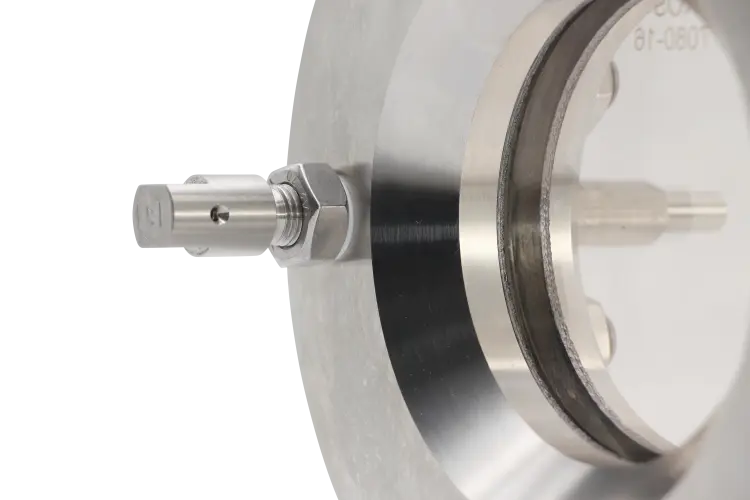

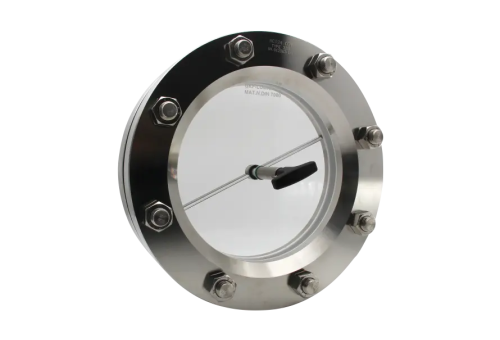

Wycieraczka SWI Prosty, ale efektywny, zestaw do czyszczenia powierzchni szkła wziernego Maksymalne ciśnienie: 6 bar Możliwe wyposażenie w oprawkę oświetleniową Dostępna jest także wycieraczka w wersji "L", w której pióro jest tylko po jednej stronie osi (połowa pióra z wersji "T") Wszystkie elementy metalowe wykonane ze stali nierdzewnej (Hastelloy na żądanie) Wycieraczka SWII Wydajny zestaw do czyszczenia szkieł wziernych DIN 28120 - od DN 100 do DN 200 Ciśnienie pracy takie jak zestawu wziernego - do 16 bar Wszystkie elementy metalowe wykonane ze stali nierdzewnej      Elementy uzupełniające  Spryskiwacz SVI Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Nie ogranicza pola obserwacji Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Spryskiwacz SVII Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Montowany na kołnierzu wziernika Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Łatwy montaż nawet na istniejącym wzierniku   Polecamy także: silnik EMA I-Ex EEx d IIC T5 Uniwersalny, wysokowydajny napęd klasy EX,  o zwartej budowie i małych wymiarami do wielu zastosowań Może pracować w środowisku zagrożonym wybuchem (EX): strefy 1 and 2, a także 21 i 22 Silnik przeznaczony głównie do napędzania wycieraczek szkieł wziernych. Może pracować w trybie  chwilowym lub w trybie pracy ciągłej. Szczególnie polecany, gdy proces wymaga zdalnego nadzoru. Zwarta budowa, wysoki moment obrotowy, duża sprawność, niski pobór energii. Przeznaczony do pracy w temperaturze otoczenia od -20°C do +50°C Przyłącze elektryczne spełnia IP68, a wał silnika IP54   Wycieraczka SWI Prosty, ale efektywny, zestaw do czyszczenia powierzchni szkła wziernego Maksymalne ciśnienie: 6 bar Możliwe wyposażenie w oprawkę oświetleniową Dostępna jest także wycieraczka w wersji "L", w której pióro jest tylko po jednej stronie osi (połowa pióra z wersji "T") Wszystkie elementy metalowe wykonane ze stali nierdzewnej (Hastelloy na żądanie) Wycieraczka SWII Wydajny zestaw do czyszczenia szkieł wziernych DIN 28120 - od DN 100 do DN 200 Ciśnienie pracy takie jak zestawu wziernego - do 16 bar Wszystkie elementy metalowe wykonane ze stali nierdzewnej Elementy uzupełniające Spryskiwacz SVI Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Nie ogranicza pola obserwacji Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Spryskiwacz SVII Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Montowany na kołnierzu wziernika Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Łatwy montaż nawet na istniejącym wzierniku Polecamy także: silnik EMA I-Ex EEx d IIC T5 Uniwersalny, wysokowydajny napęd klasy EX,  o zwartej budowie i małych wymiarami do wielu zastosowań Może pracować w środowisku zagrożonym wybuchem (EX): strefy 1 and 2, a także 21 i 22 Silnik przeznaczony głównie do napędzania wycieraczek szkieł wziernych. Może pracować w trybie  chwilowym lub w trybie pracy ciągłej. Szczególnie polecany, gdy proces wymaga zdalnego nadzoru. Zwarta budowa, wysoki moment obrotowy, duża sprawność, niski pobór energii. Przeznaczony do pracy w temperaturze otoczenia od -20°C do +50°C Przyłącze elektryczne spełnia IP68, a wał silnika IP54

1.Śruby2.Kołnierz pokrywy3.Uszczelka4.Wziernik5.Uszczelka6.Kołnierz podstawy Informacje o produkcie Nasze okrągłe wzierniki typu 317 (PN 0) są przyspawane do lub w ścianę kontenera, aby umożliwić obserwację lub oświetlenie wnętrza zbiornika. Wzierniki ACI typu 317 zostały zaprojektowane, zgodnie z normą DIN 28120, jako lekka wersja do pracy bezciśnieniowej. Wziernik wykonany z chemicznie odpornego szkła borokrzemianowego DIN 7080 (lub zgodnie z wymaganiami klienta) jest zaciskany pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelkami o sprawdzonej jakości. Wizjer typu 317, w przeciwieństwie do typów 318 i 320, nie jest zaprojektowany jako konstrukcja utrzymująca ciśnienie, lecz jako zwykły wziernik. Dzięki temu wziernik typu 317 jest znacznie lżejszy i bardziej płaski niż inne dostępne na rynku wzierniki. Pomimo niższych wymagań, nasze wzierniki typu 317 są wykonane z tej samej wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Jako materiał szklany zastosowano sprawdzone w przemyśle szkło borokrzemianowe zgodne z normą DIN 7080 (lub zgodnie z wymaganiami klienta). Uszczelnienie armatury odbywa się za pomocą uszczelek płaskich, dostosowanych do Państwa potrzeb, z szerokiej gamy materiałów. Oprócz standardowych uszczelnień z włókien, dostępne są również bardziej wymagające materiały, takie jak PTFE (teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych markowych uszczelnień. Jeśli maksymalna temperatura pracy szkła borokrzemianowego zgodna z normą DIN 7080 nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem nawet dla wysoce odpornego szkła borokrzemianowego, specjalnie zaprojektowana do armatury osłona ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą wodną. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i alkaliami. Podobnie jak inne armatury wziernikowe, typ 317 może być na życzenie wyposażony w wycieraczkę typu SGW, urządzenia natryskowe SVIII lub lampy. Rysunek przekroju poprzecznego       Wymiary DN 50 80 100 125 150 200 300 400 Da [mm] 140 165 190 215 240 290 370 450 Di [mm] 80 100 125 150 175 225 300 370 h1 [mm] 10 10 10 10 10 10 15 20 h2 [mm] 15 15 15 15 15 15 20 25 Weight [kg] 2,0 2,8 3,2 4,3 5,1 6,8 12,2 23,0

Rysunek przekroju poprzecznego Wymiary DN 50 80 100 125 150 200 300 400 Da [mm] 150 175 200 220 250 300 400 500 Di [mm] 80 100 125 150 175 225 305 390 h1 [mm] 12 14 14 16 16 16 20 22 h2 [mm] 24 24 24 24 24 24 24 24 Weight [kg] 3,6 5,0 5,9 7,1 8,8 11,3 21,7 35,0   Wzierniki typu 318 (PN2.5) są przeznaczone do wspawania w/na ścianie zbiornika ciśnieniowego. Umożliwiają obserwację wnętrza zbiornika, a z wyposażeniem dodatkowym także jego oświetlenie. Wzierniki typu 318 zostały zaprojektowane w oparciu o DIN 28120 dla ciśnienia roboczego do 2,5 bara. Dwa kołnierze z wysokiej jakości stali nierdzewnej 1.4571 (316Ti) obejmują okrągłe szkło wzierne wykonane z bardzo odpornego na działanie chemikaliów szkła borokrzemowego 3.3 zgodnie z DIN 7080, tworząc prawie bezobsługowy port inspekcyjny. W przeciwieństwie do wzierników opisanych w DIN 28120, typ 318 jest znacznie cieńszy, a śruby z łbem sześciokątnym ledwo wystają z kołnierza pokrywy, zmniejszając w ten sposób przestrzeń potrzebną do instalacji. Typ 318 wypełnia lukę pomiędzy bezciśnieniowym wziernikiem typu 317 i znacznie wytrzymalszymi typami 319 i 320. Wziernik jest uszczelniany za pomocą uszczelek płaskich specjalnie dobranych z szerokiej gamy materiałów uszczelniających do konkretnego zastosowania. Oprócz powszechnie stosowanych uszczelek z włókna aramidowego, możemy zaoferować uszczelnienia dla wziernika typu 318 wykonane z najnowszych materiałów, takich jak PTFE, NBR, kompozyty grafitowe i wiele innych. Jeśli maksymalna temperatura robocza szkła wynosząca 280 ° C nie jest wystarczająca dla danego zastosowania, lub płyny technologiczne są agresywne dla wytrzymałego szkła borokrzemowego,  zalecamy stosowanie osłon z miki specjalnie dopasowanych do wziernika. Osłony mikowe zapewniają dodatkową ochronę powierzchni szkła przed parą lub agresywną chemikaliami, szczególnie przed  silnymi zasadami. Podobnie jak pozostałe nasze wzierniki, typ 318 jest dostępny z wycieraczkami typu SW1, dyszami rozpylającymi lub oprawami oświetleniowymi.   Śruby Kołnierz pokrywy Uszczelka Wziernik Uszczelka Kołnierz podstawy

Śruby Kołnierz pokrywy Uszczelka Wziernik szklany Uszczelka Kołnierz podstawy Nakrętki Nasz okrągły wziernik typu 390 jest przyspawany do kielicha rury lub do ściany zbiornika, aby umożliwić obserwację lub oświetlenie wnętrza zbiornika. Pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelkami o sprawdzonej jakości, zamocowany jest wziernik z chemicznie odpornego szkła borokrzemianowego DIN7080. Nasze okrągłe wzierniki typu 390 wykonane są z wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Zastosowany materiał szklany to sprawdzone w przemyśle szkło borokrzemianowe zgodne z normą DIN 7080 (lub według wymagań klienta). Uszczelnienie łącznika zapewniają płaskie uszczelki dopasowane do Państwa potrzeb, dostępne w szerokiej gamie materiałów. Oferujemy nie tylko standardowe uszczelnienia z włókien, ale także bardziej zaawansowane materiały, takie jak PTFE (teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych uszczelnień. Jeśli maksymalna temperatura pracy szkła borokrzemianowego, zgodna z normą DIN 7080, nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem dla wysoce odpornego szkła borokrzemianowego, specjalnie dopasowana do armatury tarcza ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i zasadami. Podobnie jak w przypadku innych armatur wziernikowych, typ 390 może być na życzenie wyposażony w wycieraczkę typu SGW oraz oświetlenie.
