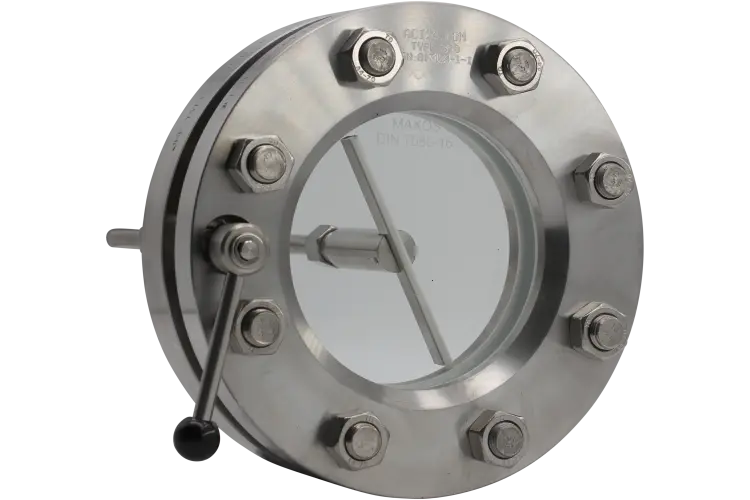

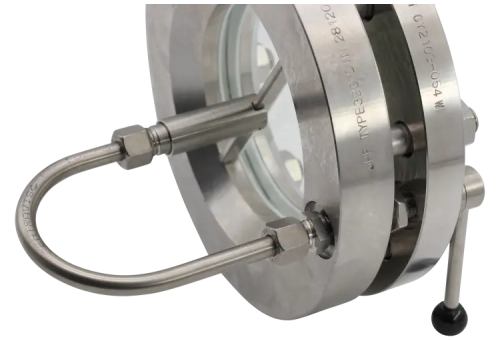

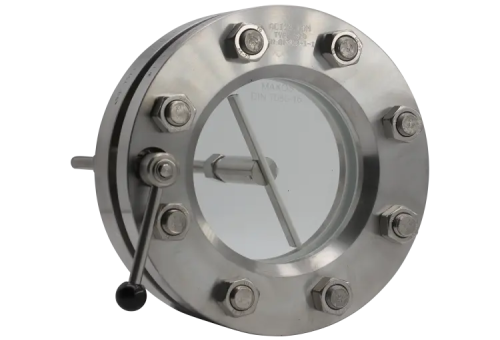

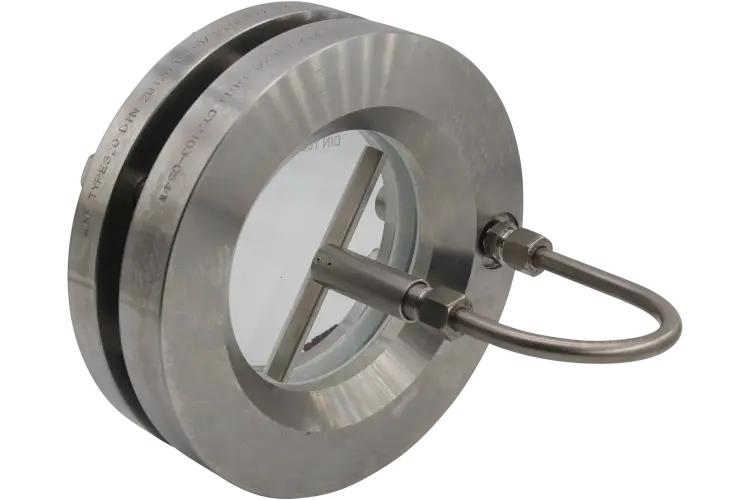

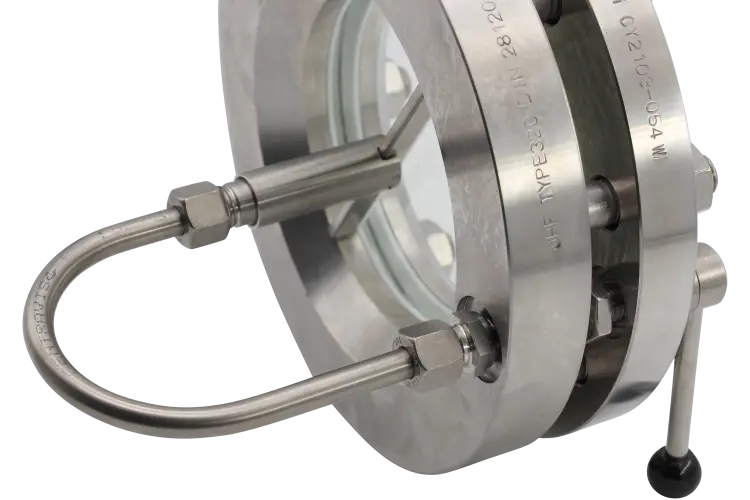

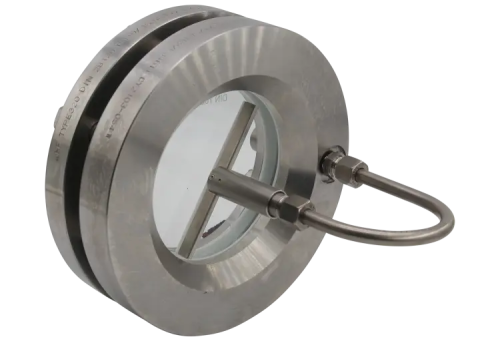

Wycieraczka SW2 z wałkiem giętkim do przyłączy wziernika DIN28120

Nakrętki Śruby dwustronne Kołnierz pokrywy Uszczelka Wziernik szklany Uszczelka Kołnierz podstawy Nasze okrągłe wzierniki typu 320 są przyspawane do lub w ścianie zbiornika, aby umożliwić obserwację lub oświetlenie wnętrza kontenera. Wziernik wykonany z chemicznie odpornego szkła borokrzemianowego DIN7080 jest zaciskany pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelkami o sprawdzonej jakości. Poza normami DIN 28120, oferujemy również wzierniki typu 320 w rozmiarach specjalnych DN 250 i DN 300. Rozmiary te, nieujęte w normie, zostały również wykonane zgodnie z normą DIN 28120. Nasze wzierniki typu 320 wykonane są z wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Zastosowany materiał szklany to sprawdzone szkło borokrzemianowe zgodne z normą DIN 7080 (lub według specyfikacji klienta). Uszczelnienie armatury zapewniają płaskie uszczelki dopasowane do Państwa potrzeb, z szerokiej gamy materiałów. Oprócz standardowych uszczelnień włóknistych, dostępne są również bardziej wymagające materiały, takie jak PTFE (teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych uszczelnień innych marek. Jeśli maksymalna temperatura pracy szkła borokrzemianowego, zgodna z normą DIN 7080, nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem nawet dla wysoce odpornego szkła borokrzemianowego, specjalnie dostosowana do armatury tarcza ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i alkaliami. Podobnie jak inne armatury wziernikowe, typ 320 może być na życzenie wyposażony w wycieraczkę wziernika typu SGW i SWII, urządzenia natryskowe SVI lub oświetlenie. Rysunek przekroju poprzecznego Wymiary DN 25 40 50 80 100 125 150 200 250² 300² Da [mm] 115 150 165 200 220 250 285 340 395 445 Di [mm] 48 65 80 100 125 150 175 225 280 325 h1 [mm] 16 16 16 20 22 25 30 35 40 45 h2 [mm] 25 30 30 30 30 30 36 36 40 45 Szkło-Ø [mm] 63 80 100 125 150 175 200 250 300 355 s (PN10) [mm] 10 10 12 15 20 20 25 30 45 45 s (PN16) [mm] 10 12 15 20 25 25 30 - - - Waga (PN 10) [kg] - 5,4 5,9 9,6 11,1 14,3 21,9 30,7 44,7 59,2 Waga (PN 16) [kg] 2,8 5,4 6,0 9,7 11,3 14,6 22,4 - - - 2) Podobny do DIN 28120

Rysunek przekroju poprzecznego Wymiary Wymiary: Rozmiar     3 4 5 6 7 8 9 10 11 12 13 Szerokość nominalna DN   50 80 100 125 150 200 250 300 350 400 500 Szkło Ø  D [mm]    100 125 150 175 200 250 300 na zapytanie Prześwit d1 [mm]    80 100 125 150 175 225 280 Krąg wycierania Ø  d2 [mm]    75 95 120 145 170 220 275 Grubość szkła S [mm]  Ciśnienie robocze max. PS [bar] Wysokość H [mm]                    116 15 8 5 4 3 2 / / 111 20 12 8 5 5 4 2 1 106 25 20 12 8 8 5 4 2 121 30 25⁴ 20 12 12 8 5 3 116 35 / 25⁴  21 15 11 7 4 111 40 / / 25⁴  20 14 9 6 106 45 / / / 25⁴  18⁴  11 7 111 55 ³   3) 55 mm na zamówienie4) wyższe ciśnienia na zamówienie Wycieraczki do wzierników typu SGW przeznaczone są do ręcznego czyszczenia płytek szklanych w okrągłych armaturach wzierników. Nadają się do zastosowań pod ciśnieniem i można je łatwo zamontować w istniejących armaturach wzierników. Wykonane z wysokiej jakości stali nierdzewnej, wycieraczki spełniają również wymagania w sektorze spożywczym i wody pitnej. Dostępne są różne materiały piór wycieraczek: PTFE, silikon lub EPDM. Wycieraczki do wzierników są szczególnie skuteczne w połączeniu z urządzeniem natryskowym SVI lub SVIII.
