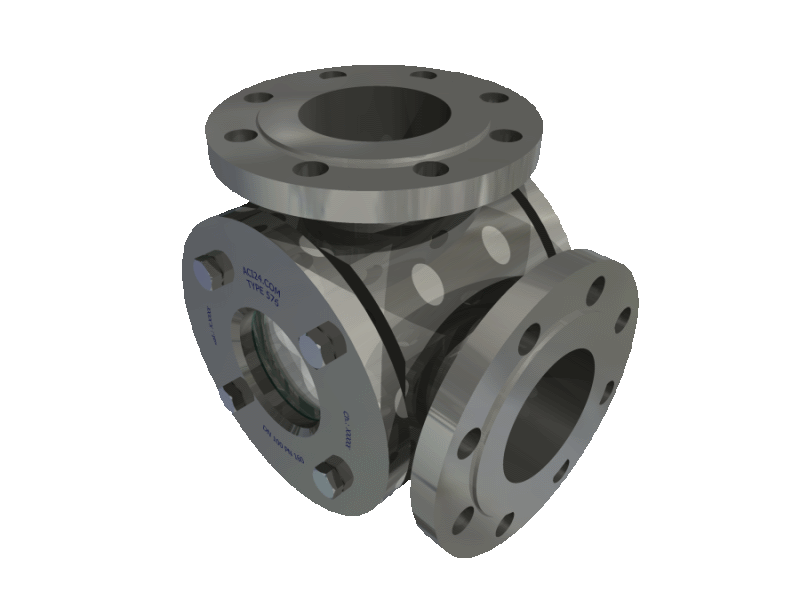

Wysokociśnieniowy kątowy wizjer przepływu typu 575

Wysokociśnieniowy wizjer kątowy typu 575 jest wizjerem przepływu z kołnierzami łączącymi przesuniętymi o 90°, dlatego idealnie nadaje się do montażu na łukach (kolankach) rurociągów.

Wizjer typu 575 zawiera typowe borokrzemowe szkła wzierne zgodne z normą DIN 7080, z powodzeniem stosowane od lat w wielu naszych wziernikach. Szkło to jest odporne na większość chemikaliów. W przypadku mediów alkalicznych i wysokich temperatur zalecamy dodatkowo zabezpieczyć powierzchnię szkła za pomocą osłony mikowej lub osłony z FEP.

Jako materiały uszczelniające stosujemy wysokiej jakości uszczelki płaskie znanych producentów. Standardowo instalujemy uszczelki z włókna aramidowego KlingerSIL C4400, które są odpowiednie dla większości zastosowań. Do zastosowań o specjalnych wymaganiach oferujemy uszczelki grafitowe Frenzelit Novaphit MST lub uszczelki płaskie wykonane z czystego lub modyfikowanego PTFE. Posiadamy również w magazynie miękkie materiały uszczelniające, takie jak silikon, EPDM lub NBR.

Korpus wykonywany jest z wysokiej jakości stali i stopów stali nierdzewnej dopuszczonych do budowy urządzeń ciśnieniowych. Stosujemy różne gatunki stali, od takich jak P265GH, po odporne na korozję stopy stali nierdzewnej, takie jak 1.4404 (316) i 1.4571(361Ti). Na życzenie dostępne są również specjalne stopy, takie jak Hastelloy.

Kołnierze łączące standardowo wykonywane są zgodnie z DIN EN 1092-1, ale możemy również wyprodukować kołnierze w oparciu o inne standardy, takie jak ASME B16.5, a nawet kołnierze specjalne zgodnie z indywidualnymi specyfikacjami.

Podobnie jak w przypadku innych wizjerów przepływu z płaskimi szkłami wziernymi, mogą być one wyposażone w urządzenia czyszczące, takie jak wycieraczki i dysze spryskujące a także lampy halogenowe i LED.



Materiały:

Korpus:

  • Stal nierdzewna 1.4571, 1.4541, 1.4539, 1.4404, stal P235GH oraz wiele innych

Szkła wzierne:

  • szkło borokrzemowe DIN 7080
  • szkło sodowo-wapniowe DIN 8902
  • szkło kwarcowe
  • META® glass

Uszczelki:

  • PTFE (200°C) / FKM (200°C) / NBR (100°C) / C4400(150°C) / Silicone (200°C) / EPDM (140°C) / Graphite (280°C) lub wg zamówienia.

Kształt:

  • Kątowy wizjer przepływu

Rozmiar nominalny:

  •  DN50 - DN400

Ciśnienie nominalne:

  •  PN63 / PN100 / PN160 / PN250 / PN320 / PN400

Temperatury:

  • Ze szkłem borokrzemowym DIN 7080 do max. 280°C
  • Ze szkłem borokrzemowym DIN 7080 i osłoną mikową do max. 300°C
  • Ze szkłem sodowo-wapniowym  DIN 8902 do max. 150°C
  • Ze szkłem kwarcowym - do max. 500°C

Obowiązują limity ciśnienia i temperatury zgodnie z DIN EN 1092-1 !

W przypadku pary lub agresywnych mediów zalecamy zastosowanie osłon mikowych !
