Typ 550 - korpus odlewany
Typ 550 z odlewanym korpusem

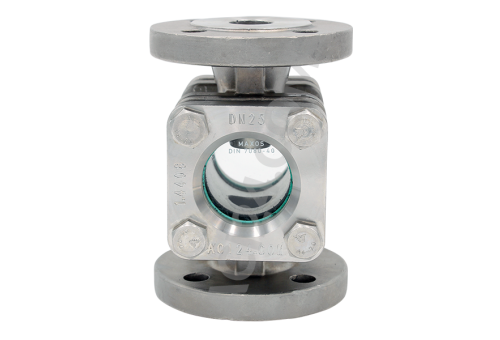

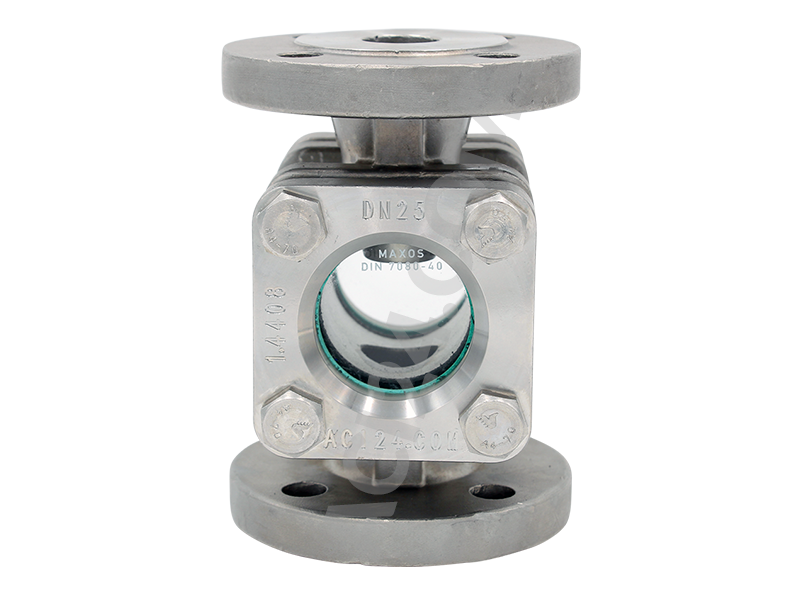

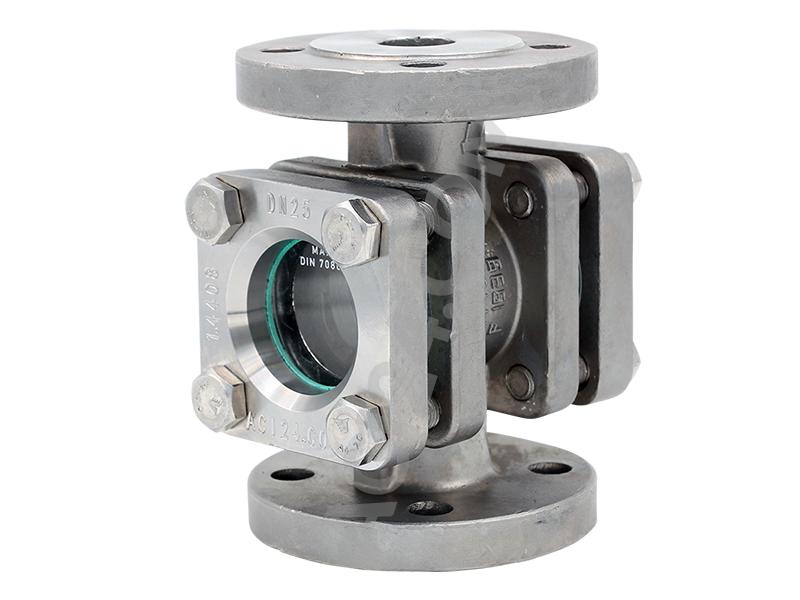

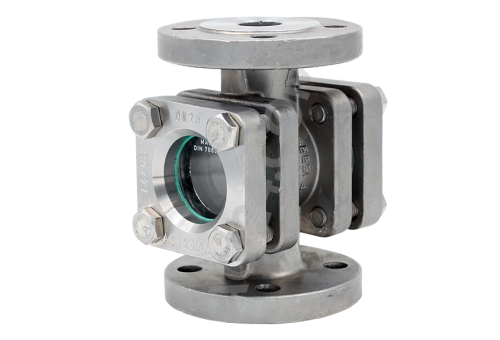

Opis skrócony - wizjer przepływu typu 550 z odlewanym korpusem
Wizjer przepływu typu 550 z odlewaną obudową jest przeznaczony do montażu kołnierzowego.
Typ 550 jest wykonany ze stali i stopów stali nierdzewnej z homologacją dla urządzeń ciśnieniowych, takich jak GG25, GS-C25 lub 1.4408. Na życzenie mogą być użyte także inne stopy, według specyfikacji Klienta.
Wizjer przepływu typu 550 jest standardowo dostarczany z kołnierzami zgodnymi z DIN EN 1092-1, ale możemy również zastosować inne standardy, takie jak ASME B16.5, a nawet dostosowane kołnierze zgodnie z Państwa specyfikacjami.
Uszczelnienia wykonane są z wypróbowanych i sprawdzonych płyt uszczelkarskich znanych producentów, takich jak KlingerSIL C4400 lub Frenzelit Novaphit MST. Dostępny jest również czysty lub modyfikowany PTFE, jak również Garlock i szeroka gama innych materiałów uszczelniających.
W przypadku wyższych temperatur roboczych lub mediów alkalicznych możliwe jest zamontowanie szkieł wziernych z dodatkową osłoną mikową.
Istnieje możliwość zintegrowania urządzeń czyszczących, takich jak wycieraczki z piórem silikonowym PTFE lub NBR a także z dyszami natryskowymi. Na zamówienie dostępne jest także oświetlenie z żarówkami halogenowymi lub LED.
Skontaktuj się z naszym kompetentnym zespołem, aby znaleźć idealne rozwiązanie dla twojego systemu!
Dostępne warianty:

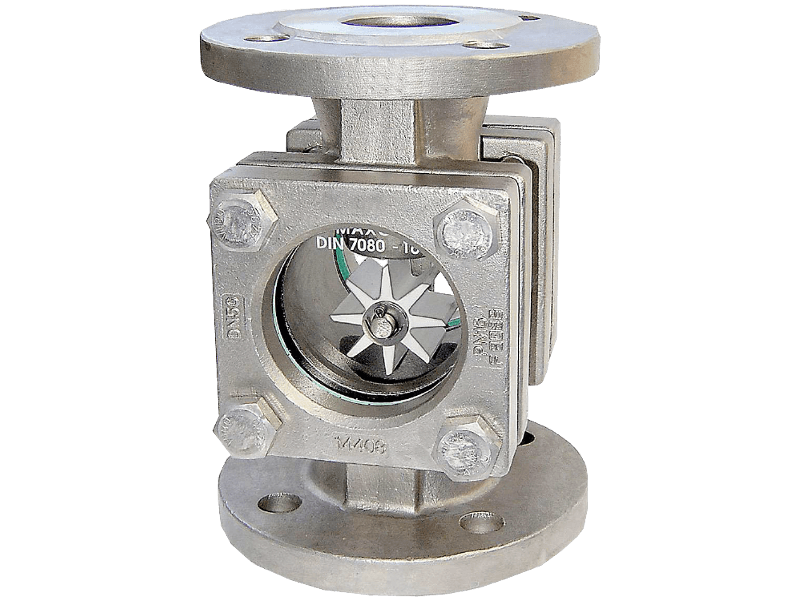

Typ 550R - z wiatraczkiem (rotorem) plastikowym (120°C) lub z PTFE (260°C):
Przepływ cieczy jest wskazywany przez obrót wirnika. W rezultacie kontrola przepływu jest znacznie łatwiejsza i szybsza do wykrycia.

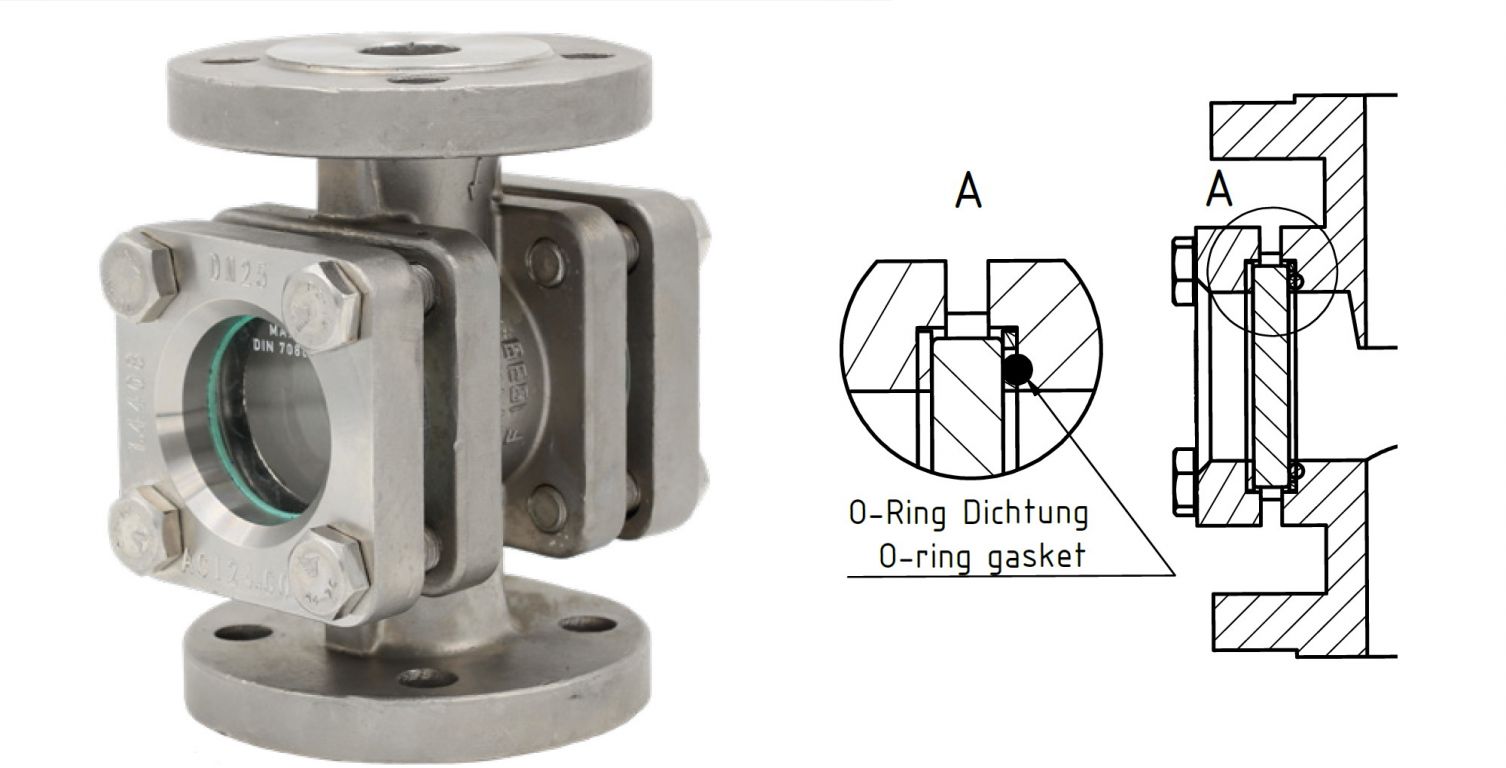

W przypadku próżni istnieje ryzyko, że uszczelka może zostać wciągnięta do wewnątrz, a czynnik zewnętrzny może dostać się do otoczenia. W przypadku średniej próżni należy zastosować uszczelkę PTFE, w przypadku wyższej próżni wymagane jest uszczelnienie O-ring wykonane z Vitonu.

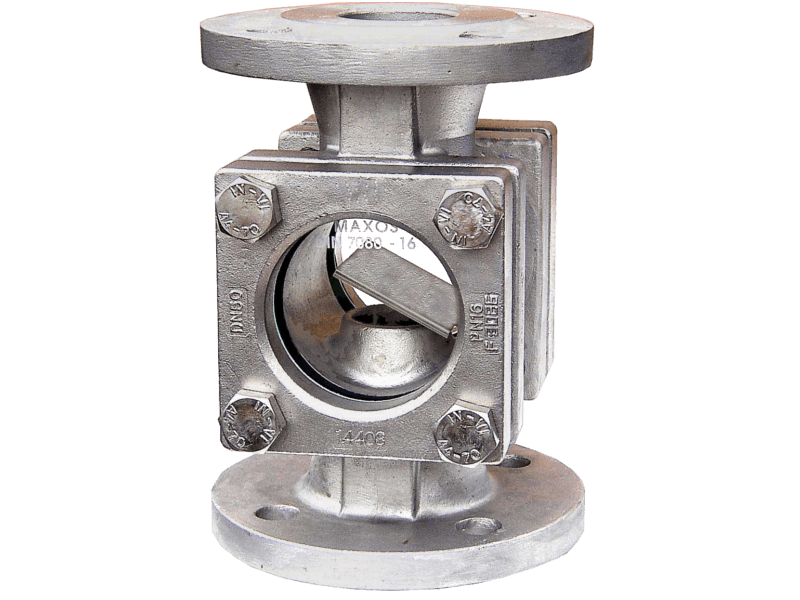

Przepływ cieczy jest sygnalizowany przez otwarcie i przesunięcie klapki. W ten sposób łatwiej i szybciej można sprawdzić natężenie przepływu.

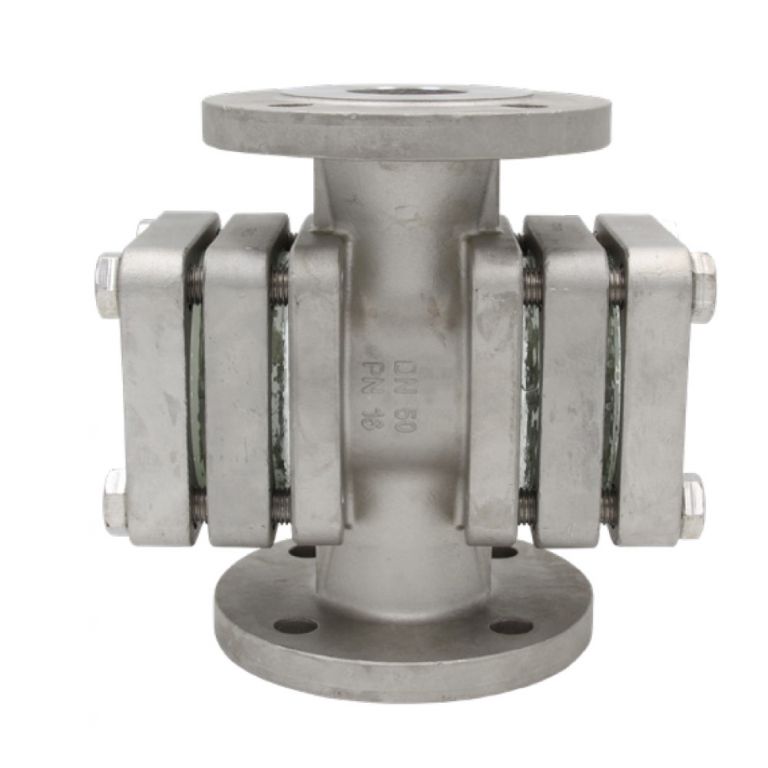

Podwójne szyby zapewniają dodatkowe bezpieczeństwo w przypadku uszkodzenia szyby wewnętrznej. Dodatkowe szkło zapobiega wyciekowi medium i możliwych odłamków szkła w przypadku uszkodzenia lub nawet zniszczenia szkła wewnętrznego.
Materiały:
Korpus:
- z żeliwa GG-25 (EN-JL 1040)
- ze staliwa GS-C 25 (1.0619)
- ze stali nierdzewnej 1.4408
Śruby:
- A4-70
Uszczelki:
- grafitowe (lub zgodnie z wymaganiami Klienta)
Kształt:
- wizjer przepływu zgodnie z DIN 3237
Wielkość nominalna:
- DN15 - DN250
Temperatury:
- ze szkłem borokrzemowym (DIN7080) do 280°C
- ze szkłem sodowowapniowe (DIN8902) do 150°C
- rozwiązania specjalne na wyższe temperatury dostępne na zamówienie
Ciśnienie nominalne:
- PN16, PN25, PN40 zależnie od użytych materiałów
