Typ 591 z trzema wziernikami

OPIS PRODUKTU Dane techniczne Wideo

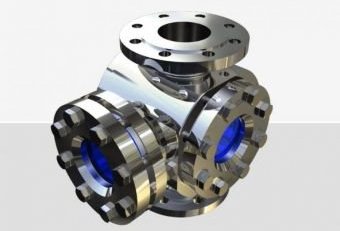

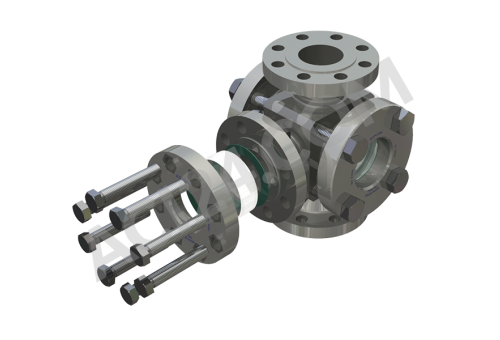

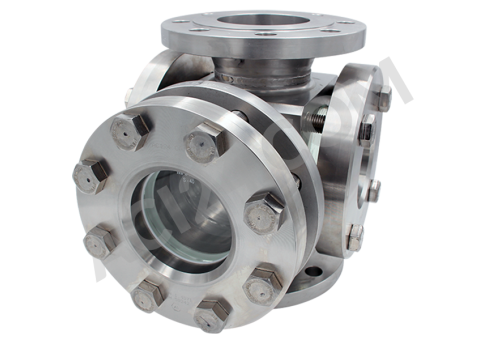

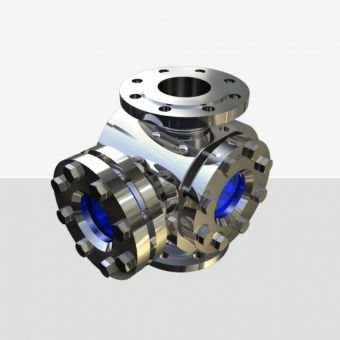

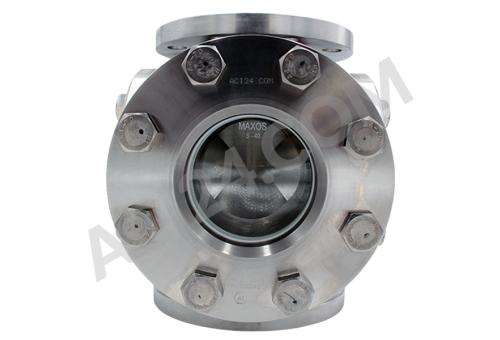

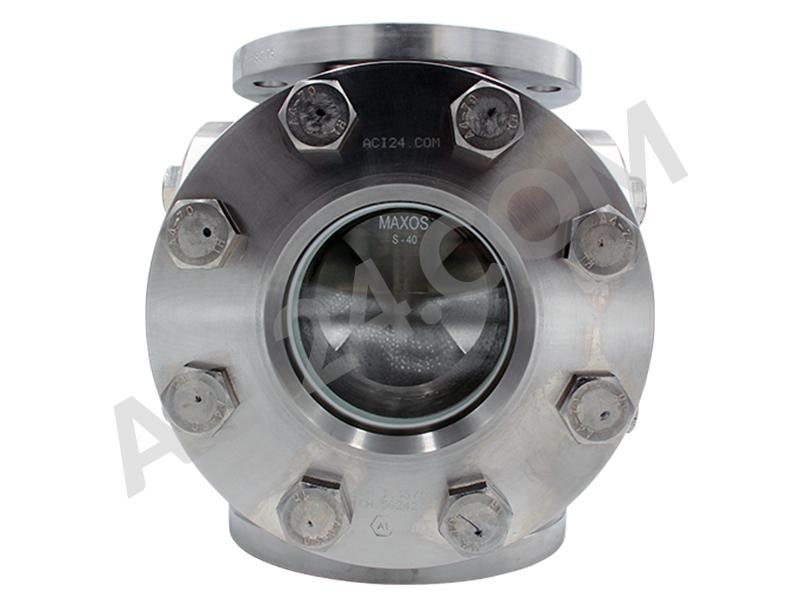

Typ 591 z trzema wziernikami

Opis skrócony - wizjer przepływu typu 591 z trzema wziernikami

Wizjer przepływu typu 591 z trzema wziernikami poszerza możliwości obserwacji procesów.

Poza zwykłymi otworami do podglądu, typ 591 ma jeszcze jeden, dodatkowy wziernik. Dzięki takiemu układowi nie tylko można obserwować przepływ medium z trzech stron, czy też wykorzystać boczne wzierniki do instalacji oświetlenia, ale trzeci otwór wzierny można łatwo wyposażyć w uchwyty dla dodatkowych czujników, sond i innych urządzeń. Dzięki temu wizjer przepływu typu 591 może zostać przekształcony w uniwersalne i modułowe urządzenie pomiarowe, które jest już z powodzeniem stosowane przez naszych Klientów.

Wizjer przepływu typu 591 może być wyposażony w szkła borokrzemowe (zgodne z DIN 7080), albo w przypadku, gdy szkło borokrzemowe nie spełnia wymagań temperaturowych, w szkła kwarcowe lub szafirowe. Do uszczelnienia szkieł wziernych używamy płaskich uszczelek od znanych dostawców dostosowanych indywidualnie do wymagań aplikacji. Oprócz miękkich uszczelek z NBR, EPDM lub silikonu, stosujemy sprawdzone uszczelki uniwersalne KlingerSIL C4400, wytrzymałe materiały grafitowe, takie jak Frenzelit Novaphit MST lub fluoropolimery, takie jak Garlock Gylon, które są często używane w przemyśle chemicznym.

W przypadku materiału obudowy również w pełni uwzględniamy wymagania aplikacji. Oprócz sprawdzonych gatunków stali do urządzeń ciśnieniowych, w tym S235JRG2 lub P265GH, stosujemy odporne na korozję stale nierdzewne, takie jak 1.4404 i 1.4571. W celu spełnienia najwyższych wymagań możemy również wykonać wizjer przepływu na zamówienie ze specjalnych stopów, takich jak Hastelloy lub innych materiałów o wysokiej jakości, które spełnią wymagania Klienta.

Zapoznaj się ze szczegółowymi informacjami technicznymi !



Materiały:

Korpus:

  • P235GH, P265GH, 1.4404 lub 1.4571

Szkła wzierne:

  • Szkło borokrzemowe (DIN7080)
  • Szkło sodowo-wapniowe (DIN8902)

Uszczelki:

  • PTFE / FKM / NBR / C4400 / Silicone / EPDM / Graphite lub zgodnie z wymaganiami Klienta

Kształt:

  •  wizjer przepływu z trzema szkłami wziernymi, szczególnie nadaje się do montażu oprawy oświetleniowej

Wielkość nominalna:

  • DN50 - DN100 (inne rozmiary na zamówienie)

Ciśnienie nominalne:

  • PN16 / PN40 / PN63 / PN100 / PN160 / PN250 / PN 320 / PN400

Temperatury:

  • ze szkłem borokrzemowym (DIN7080)  do 280°C
  • ze szkłem sodowo-wapniowym (DIN8902)  do 150°C
  • rozwiązania specjalne na wyższe temperatury dostępne na zamówienie

Opcje:

  • Możliwe są wersje z wyposażeniem opcjonalnym oraz wykonane z innych materiałów.
