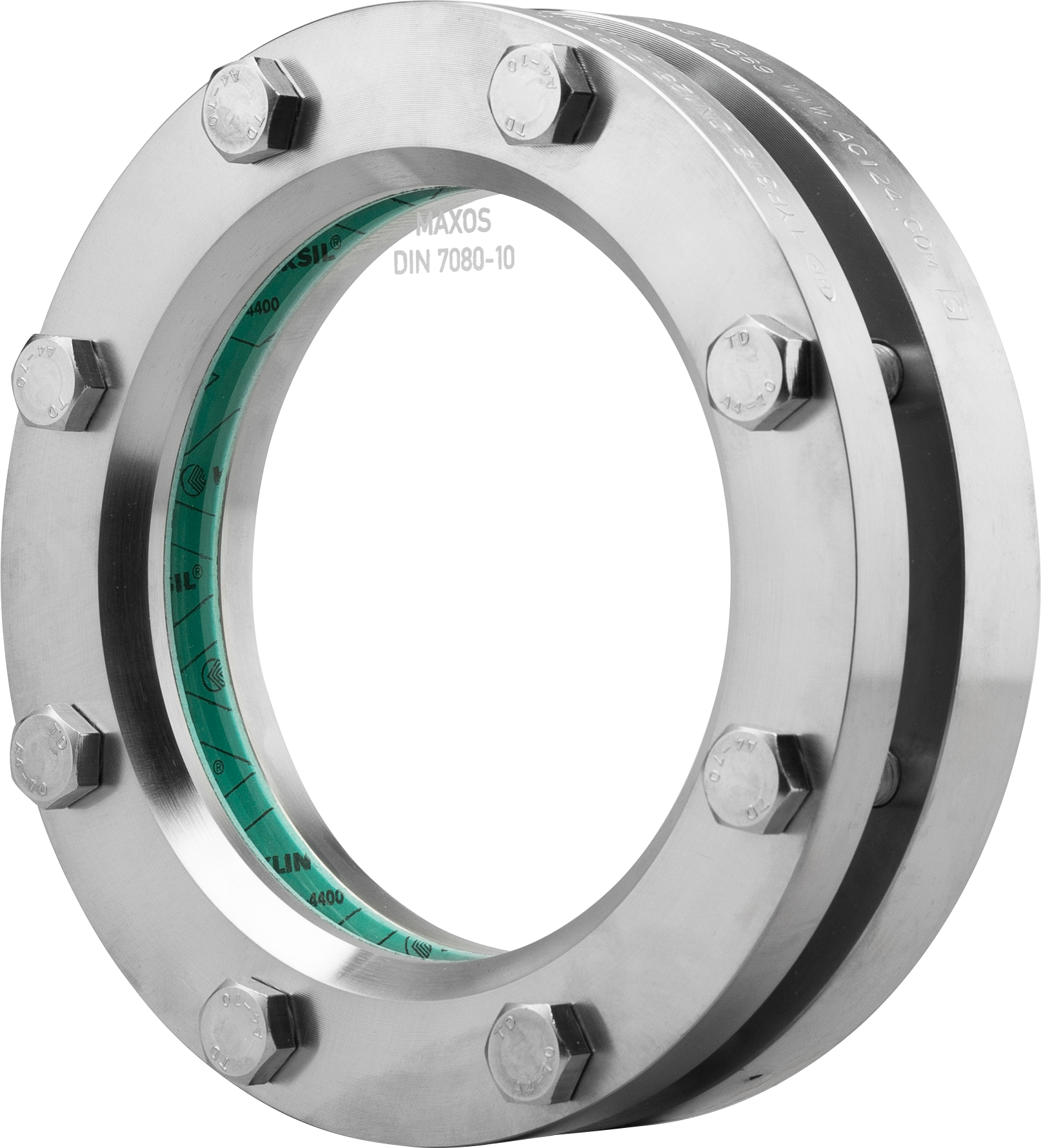

Wziernik okrągły typu 318, ciśnienie nominalne 2,5 Do wspawania w lub na rurę o średnicy podobnej do DIN 28120

Klasyczna wersja "półksiężyc" dla zestawów lub szkieł wziernychPasuje do zestawów wziernych Lumiglas, okrągłych (DIN 28120) lub podobnychŚrednica nominalna: DN 50 do DN 200Moc, zależnie od typu: 5W do 15W LEDMax. dopuszczalna temperatura otoczenia zmierzona na dławiku kablowym: 45 ° CInformacje o napięciu zasilania: zob. Karta informacyjna

Sposób wymiarowania: Wymiary: ŚrednicaD [mm] Grubośćs [mm] Ciśnienie[bar] Uwagi 24 10 150 poza normą 30 12 150 poza normą 15 200 poza normą 31,6 12,75 150 poza normą   aluminosilikatowe 33 14 150 poza normą 33,12 15,95   aluminosilikatowe 34 17 200 poza normą   aluminosilikatowe 35 7 25 poza normą 40 10 40 poza normą 12 50 poza normą 44 10 40 poza normą 12 50 poza normą 45 10 40 zgodne z DIN 7080 12 50 zgodne z DIN 7080 50 10 25 zgodne z DIN 7080 12 40 zgodne z DIN 7080 55 6,5 6 poza normą 10 25 poza normą 60 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 20 95 poza normą 63 8 8 poza normą 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 65 10 12 poza normą 15 40 poza normą 70 12 16 poza normą 15 25 poza normą 75 12 16 poza normą 80 10 10 poza normą 12 16 zgodne z DIN 7080 15 25 zgodne z DIN 7080 20 40 zgodne z DIN 7080 86 12 10 poza normą 90 10 8 poza normą 92 10 8 poza normą 94 12 10 poza normą 95 10 6 poza normą 15 16 poza normą 100 10 7 poza normą 12 10 poza normą 15 16 zgodne z DIN 7080 20 25 zgodne z DIN 7080 25 40 zgodne z DIN 7080 105 15 16 poza normą 110 12,5 10 poza normą 20 25 poza normą 113 15 10 poza normą 115 15 10 poza normą 120 10 4 poza normą 15 10 poza normą 18 16 poza normą 125 15 10 zgodne z DIN 7080 20 16 zgodne z DIN 7080 25 25 zgodne z DIN 7080 30 40 poza normą 130 15 10 poza normą 135 15 8 poza normą 25 25 zgodne z DIN 7080 140 15 8 poza normą 150 10 2 poza normą 15 8 poza normą 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 160 20 12 poza normą 170 15 5 poza normą 20 10 poza normą 175 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 200 20 8 zgodne z DIN 7080 25 10 zgodne z DIN 7080 30 16 zgodne z DIN 7080 210 25 10 poza normą 250 20 4 poza normą 25 8 zgodne z DIN 7080 30 10 zgodne z DIN 7080 265 30 8 zgodne z DIN 7080   Uwaga: jeśli w kolumnie Uwagi nie podano inaczej, do produkcji użyto szkła borokrzemowego "extra hard" Szkło oferujemy oddzielnie lub w kompletach z uszczelkami i osłoną z miki. Tolerancja dla DIN 7080 Średnica (d1):d1 ≤ 125 mm125 mm < d1 ≤ 200 mm d1 > 200 mm  ± 0,5 mm± 0,8 mm± 1,0 mm     Grubość (s):s ≤ 20 mm s > 20 mm  + 0,5 mm / -0,25 mm+ 0,8 mm / -0,40 mm  Płaskość (e):d1 ≤ 100 mm100 mm < d1 ≤ 150 mm 150 mm < d1 ≤ 200 mmd1 > 200 mm 0,05 mm0,08 mm0,12 mm0,15 mm    Równoległość (p):d1 ≤ 100 mm100 mm < d1 ≤ 200 mm d1 > 200 mm 0,20 mm0,25 mm0,30 mm Wyznaczanie grubości / ciśnienia maksymalnego     s - teoretyczna minimalna grubość szkła [mm] dm => (d1+d2)/2 => średnia wartość wewnętrznej i zewnętrznej średnicy uszczelki d1 - zewnętrzna średnica szkła i uszczelki [mm]d2 - wewnętrzna średnica uszczelki [mm]p - maksymalne dopuszczalne ciśnienie [bar] δbB - minimalna wytrzymałość na zginanie [N/mm2] S - współczynnik bezpieczeństwa   W naszej ofercie znajdą Państwo szkła wzierne wykonane z różnego rodzaju materiału, dobieranego zależnie od warunków środowiska pracy (temperatura, ciśnienie, agresywność medium). Właściwości różnych materiałów szklanych są opisane tutaj. Do podstawowych rodzajów materiałów, z których wykonuje się szkła wzierne, należą: szkło sodowo-wapniowe - powszechnie dostępne, tanie, o temperaturze pracy do 280°C,  szkło borokrzemowe - szczególnie przydatne do zastosowań w środowisku agresywnym (kwasy, zasady, para wodna), o temperaturze pracy do 350°C, szkło aluminosilikatowe -  o temperaturze pracy do 660°C szkło ceramiczne - odporne na szok termiczny, o temperaturze pracy do 750°C szkło kwarcowe - o szerokim spectrum przepuszczalności światła (od ultrafioletu do podczerwieni),  o temperaturze pracy do 1100°C, wyroby szafirowe - o temperaturze pracy do 2000°C.   Dla poprawienia wytrzymałości, po obróbce mechanicznej szkło poddawane jest hartowaniu i odprężaniu. W celu zwiększenia odporności szkieł wziernych na agresywność środowiska pracy oraz przy wykorzystywaniu ich w wysokich temperaturach i ciśnieniach zaleca się dodatkowe stosowanie osłon mikowych. Osłony mikowe dla szkieł wziernych (dyski mikowe) opisane są tutaj. Jeśli potrzebujesz takiego rozwiązania - skontaktuj się nami. Okrągłe szkła wzierne dostarczane są osobno lub w komplecie z uszczelkami. Uszczelnienia do szkieł wziernych opisane są tutaj. Oferujemy szkła wzierne uznanych światowych marek takich jak: Spectraglass, Maxos czy Klinger co gwarantuje wysoką jakość i stabilność parametrów. Środki ostrożności przy obsłudze okrągłych szkieł wziernych W przypadku dokonania demontażu wziernika należy bezwzględnie (zgodnie z normą DIN 7080 / DIN 8902) zainstalować nowe szkło wzierne i nowe uszczelki. Jest to szczególnie istotne w przypadku zbiorników ciśnieniowych i  środowisk agresywnych. Poniższy tekst pochodzi z treści normy DIN 7080 / DIN 8902 Szkła wzierne mogą być montowane wyłącznie przez personel, który został przeszkolony w zakresie: umiejętne posługiwanie się okrągłymi szkłami wziernymi, czyszczenie gniazd wzierników, szkieł, uszczelek i innych części, a także usuwanie ciał obcych (np. opiłki) przed instalacją / ponownym montażem, umiejętne zgodne z wymogami dokręcanie śrub. Szkła wzierne, które zostały zdemontowane po użyciu, nie mogą być instalowane ponownie ! Obsługa planowa:Szkła wzierne powinny być poddawane systematycznej okresowej kontroli wzrokowej lub z użyciem ultradźwiękowych urządzeń do pomiaru grubości szkła. W przypadku zauważenia uszkodzenia szkła musi ono być natychmiast wymienione, po uprzednim zatrzymaniu procesu technologicznego. Okres używalności szkła wziernego należy określić w drodze systematycznych kontroli wzrokowych.Uwaga: całkowicie zdemineralizowana woda może rozpuszczać szkło - konieczne są częste kontrole okresowe. Pomimo starannej instalacji oraz prawidłowej eksploatacji czasami może dojść do zbicia szkła wziernego na skutek działania czynników zewnętrznych. W celu uniknięcia dostania się fragmentów szkła do produktów o charakterze krytycznym, np. do żywności na etapie projektowania urządzenia lub procesu należy przewidzieć środki bezpieczeństwa zapobiegające dostaniu się zbitego szkła do produktu.

Wycieraczka SWI Prosty, ale efektywny, zestaw do czyszczenia powierzchni szkła wziernego Maksymalne ciśnienie: 6 bar Możliwe wyposażenie w oprawkę oświetleniową Dostępna jest także wycieraczka w wersji "L", w której pióro jest tylko po jednej stronie osi (połowa pióra z wersji "T") Wszystkie elementy metalowe wykonane ze stali nierdzewnej (Hastelloy na żądanie) Wycieraczka SWII Wydajny zestaw do czyszczenia szkieł wziernych DIN 28120 - od DN 100 do DN 200 Ciśnienie pracy takie jak zestawu wziernego - do 16 bar Wszystkie elementy metalowe wykonane ze stali nierdzewnej      Elementy uzupełniające  Spryskiwacz SVI Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Nie ogranicza pola obserwacji Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Spryskiwacz SVII Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Montowany na kołnierzu wziernika Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Łatwy montaż nawet na istniejącym wzierniku   Polecamy także: silnik EMA I-Ex EEx d IIC T5 Uniwersalny, wysokowydajny napęd klasy EX,  o zwartej budowie i małych wymiarami do wielu zastosowań Może pracować w środowisku zagrożonym wybuchem (EX): strefy 1 and 2, a także 21 i 22 Silnik przeznaczony głównie do napędzania wycieraczek szkieł wziernych. Może pracować w trybie  chwilowym lub w trybie pracy ciągłej. Szczególnie polecany, gdy proces wymaga zdalnego nadzoru. Zwarta budowa, wysoki moment obrotowy, duża sprawność, niski pobór energii. Przeznaczony do pracy w temperaturze otoczenia od -20°C do +50°C Przyłącze elektryczne spełnia IP68, a wał silnika IP54   Wycieraczka SWI Prosty, ale efektywny, zestaw do czyszczenia powierzchni szkła wziernego Maksymalne ciśnienie: 6 bar Możliwe wyposażenie w oprawkę oświetleniową Dostępna jest także wycieraczka w wersji "L", w której pióro jest tylko po jednej stronie osi (połowa pióra z wersji "T") Wszystkie elementy metalowe wykonane ze stali nierdzewnej (Hastelloy na żądanie) Wycieraczka SWII Wydajny zestaw do czyszczenia szkieł wziernych DIN 28120 - od DN 100 do DN 200 Ciśnienie pracy takie jak zestawu wziernego - do 16 bar Wszystkie elementy metalowe wykonane ze stali nierdzewnej Elementy uzupełniające Spryskiwacz SVI Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Nie ogranicza pola obserwacji Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Spryskiwacz SVII Służy do utrzymania szkła w czystości przy użyciu strumienia wody, gazu obojętnego lub innego płynu Montowany na kołnierzu wziernika Wszystkie części ze stali nierdzewnej 1.4571 lub podobnej Łatwy montaż nawet na istniejącym wzierniku Polecamy także: silnik EMA I-Ex EEx d IIC T5 Uniwersalny, wysokowydajny napęd klasy EX,  o zwartej budowie i małych wymiarami do wielu zastosowań Może pracować w środowisku zagrożonym wybuchem (EX): strefy 1 and 2, a także 21 i 22 Silnik przeznaczony głównie do napędzania wycieraczek szkieł wziernych. Może pracować w trybie  chwilowym lub w trybie pracy ciągłej. Szczególnie polecany, gdy proces wymaga zdalnego nadzoru. Zwarta budowa, wysoki moment obrotowy, duża sprawność, niski pobór energii. Przeznaczony do pracy w temperaturze otoczenia od -20°C do +50°C Przyłącze elektryczne spełnia IP68, a wał silnika IP54

Materiał: Ramka górna: 1.4541 (standard fabryczny) Ramka dolna:  1.4541 (standard fabryczny) Inne stale na zamówienie Szkło wzierne: szkło borokrzemowe zgodne z DIN 7080 Uszczelki:  O-Ring zgodnie z wymaganiami aplikacji Śruby:  A4-70 Inne materiały na zamówienie. Kształt:  zbliżony do DIN28120 ale dla ciśnień od -1 do +2,5 bara Wielkości nominalne:  DN50 - DN400 (większe średnice na zamówienie) Ciśnienie nominalne: od -1 do +2,5 bara Temperatura: zależnie od użytych materiałów Wykonania specjalne / opcje:  z wycieraczką SWI ze spryskiwaczem SV1 z podwójnymi szkłami wziernymi z podwójnymi szkłami wziernymi i ogrzewaniem z oświetleniem LED lub halogenowymi, również z certyfikatem ATEX wersja wysokotemperaturowa ze szkłem kwarcowym z osłoną przeciwuderzeniową z plexiglasu (5mm) inne wykonania specjalne na zamówienie Inne materiały na zamówienie. Opis skrócony - wziernik okrągły typu 318V do zastosowań próżniowych (zbliżony do DIN 28120) Wzierniki typu 318V są przeznaczone do wspawania w/na ścianie zbiornika ciśnieniowego. Umożliwiają obserwację wnętrza zbiornika, a z wyposażeniem dodatkowym także jego oświetlanie. Wzierniki typu 318V zostały zaprojektowane w oparciu o normę DIN 28120 dla ciśnienia roboczego od -1 bara do +2,5 bara. Dwa kołnierze z wysokiej jakości stali nierdzewnej 1.4571 i 1.4541 obejmują okrągłe szkło wzierne wykonane z bardzo odpornego na działanie chemikaliów szkła borokrzemowego 3.3 zgodnie z DIN 7080, tworząc prawie bezobsługowy port inspekcyjny.  W porównaniu do wzierników opisanych w DIN 28120, typ 318V ma znacznie delikatniejszą konstrukcję. Jest znacznie cieńszy, a śruby z łbem sześciokątnym ledwo wystają z kołnierza pokrywy, zmniejszając w ten sposób przestrzeń potrzebną do instalacji. Typ 318V od strony konstrukcyjnej jest zbliżony do typu 318 i jest przeznaczony do instalacji niskociśnieniowych (do 2,5 bara) i próżniowych. Wziernik jest uszczelniany za pomocą uszczelek O-RING, stosowanych przy pracy z podciśnieniem, zgodnie z normą DIN 11851, specjalnie dobranych z szerokiej gamy materiałów uszczelniających do konkretnego zastosowania.  Podobnie jak pozostałe nasze wzierniki, typ 318V jest dostępny z wycieraczkami typu SWI, dyszami rozpylającymi lub oprawami oświetleniowymi.

Materiał: Kołnierz podstawowy i kołnierz pokrywy: RSt 37-2, H II, C 22.8, P250GH, P265GH, 1.4306 (F304L), 1.4404 (F316L), 1.4462 Duplex (F51), 14539 (Alloy 904 L), 1.4541 (F321) , 1.4571 (F316Ti) lub zgodnie ze specyfikacją klienta Szkło wzierne: szkło borokrzemowe zgodne z DIN 7080 szkło sodowo-wapniowe zgodne z  DIN 8902 Uszczelki:  Klingersil lub zgodnie z wymogami Śruby:  A4-70 Kształt:  zgodnie z DIN 28120 Wielkość nominalna:  DN25 - DN250 Ciśnienie nominalne:  PN 10/16  (w zależności od wielkości i użytych materiałów) Temperatury: ze szkłem sodowo-wapniowym:  max. 150 ° C  ze szkłem borokrzemowym:  max. 280 ° C  ze szkłem borokrzemowym i osłoną mikową: do 320 ° C Wyższe temperatury pracy na życzenie Opcje:  Możliwe są wersje opcjonalne.     Rozwiązania specjalne / opcje: wycieraczki SWI lub SWII dysza rozpylająca (spryskiwacz) SV1 podwójne szkło podwójne szkło z elementem grzejnym dla przypadku świateł LED lub halogenowych dostępna jest certyfikacja ATEX z powłoką ochronną, wariant B według DIN 28120 z uszczelką typu O-Ring wersja wysokotemperaturowa ze szkłem kwarcowym osłona z pleksiglasu zabezpieczająca przed uderzeniem inne konstrukcje specjalne dostępne na życzenie   DN Da Di h1 h2 s kg Nm 25 115 48 16 25 10 2,9 30 40 150 65 16 30 12 5,0 55 50 165 80 16 30 15 6,0 55 80 200 100 20 30 20 10,3 55 100 220 125 22 30 25 11,5 55 125 250 150 25 30 25 15,2 64 150 285 175 30 36 30 23,5 107 200[1] 340 225 35 36 30 30,7 125 250[1](podobny do DIN) 395 280 40 40 45 44,6 107   [1] tylko dla PN 10   Poniżej możesz obejrzeć model 3D tego wziernika . Opis skrócony - wziernik okrągły typu 320 zgodny z DIN28120 Wziernik okrągły typu 320 produkowany jest w pełni zgodnie z zasadami określonymi w normie DIN28120 i nadaje się do ciśnienia roboczego PN10 lub PN16. Ze względu na zgodność z DIN28120 wziernik typu 320 może być instalowany jako część istniejących instalacji zgodnych z DIN 28120. Wziernik ten spełnia wszystkie standardowe wymagania, w tym pełną kompatybilność dla próżni i ciśnienia roboczego do 16 bar. Temperatura pracy wziernika typu 320 wynosi do 280 °C. Jeśli dodana zostanie osłona z miki, możliwa jest bezpieczna praca w temperaturze do 300 ° C! Osłony mikowe stanowią opcjonalne wyposażenie wziernika. Rozszerzając definicje DIN 28120, możemy zaoferować typ 320 ze specjalnym wymiarowaniem szkieł o średnicy DN250 i większych, a także wzierniki ze szkłem kwarcowym przystosowane do pracy w wysokiej temperaturze wraz z odpowiednimi uszczelkami. Chociaż te warianty nie są wymienione w standardowych dokumentach, projektowanie i wytwarzanie są ściśle zgodne z przepisami zawartymi w normach DIN 28120 i DIN 7080, więc można w pełni zaufać podanym warunkom eksploatacji. Podobnie jak w przypadku wszystkich naszych okrągłych wzierników do zbiorników, wziernik typ 320 jest opcjonalnie dostępny ze spryskiwaczami  SVI, wycieraczkami typu SWI lub typu SWII (z giętkim trzonem) oraz lampami LED lub halogenowymi.
