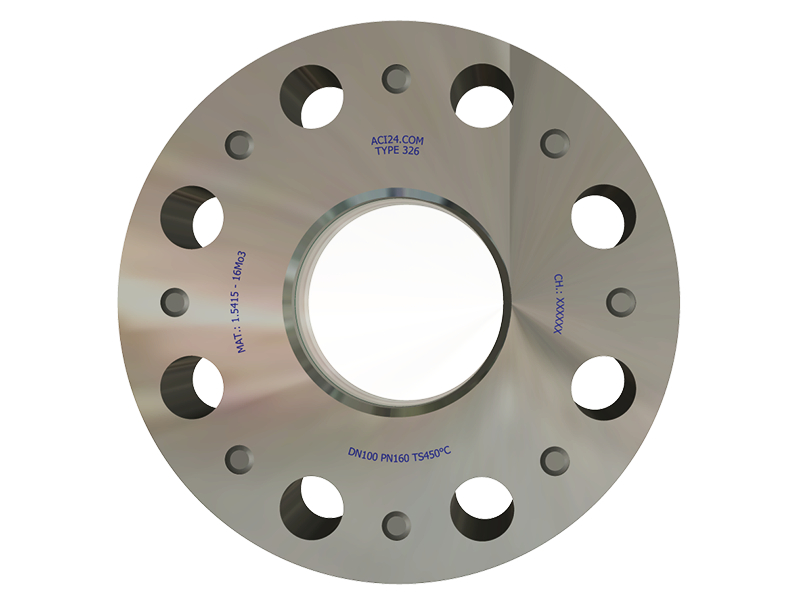

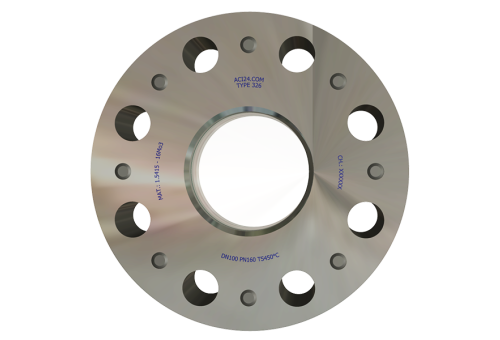

Wziernik okrągły typu 326 do zbiorników wysokotemperaturowych specjalny

Typ 326 - wysokotemperaturowy i wysokociśnieniowy SPECJALNY

Wziernik wysokotemperaturowy typu 326 do wymagających zastosowań

Firma ACI Industriearmaturen GmbH stawia na innowacyjne rozwiązania, połączone z dogłębną wiedzą techniczną i praktycznym wdrożeniem. Niedawny projekt dla nowego klienta z branży budowy maszyn i urządzeń jest tego doskonałym przykładem. Zamówienie obejmowało opracowanie i produkcję czterech wzierników wysokotemperaturowych typu 326, które miały służyć do wizualnej obserwacji procesu w istniejącym zbiorniku.

Wyzwania i wymagania

Głównym celem było umożliwienie niezawodnej obserwacji procesu w ekstremalnych warunkach. Istniejący zbiornik został wyposażony w przyłącze kołnierzowe zgodne z normą DIN EN 1092-1, typ 11, forma B1, o średnicy nominalnej DN 80, które miało pełnić funkcję interfejsu. Specyficzne wymagania tego projektu obejmowały wysoką temperaturę pracy +800°C oraz medium, którym było gorące powietrze wylotowe przemieszczające się w strefie bezciśnieniowej.

Połączenie wysokich temperatur i specyficznych wymagań procesowych sprawiło, że dobór materiałów i konstrukcja wzierników były kluczowym czynnikiem sukcesu.
Rozwiązanie na zamówienie: Wziernik zbiornikowy typu 326

Nasz sprawdzony wziernik zbiornikowy typu 326 okazał się idealnym rozwiązaniem dla tego zastosowania. Po szczegółowej analizie parametrów pracy przeprowadzonej przez nasz doświadczony zespół projektowy, materiały kołnierzy, płytek wzierników, śrub i uszczelek zostały dopasowane do wymagań.

Kluczowe parametry wziernika zbiornikowego typu 326:

Średnica nominalna: DN 80
Stopień ciśnienia: Ciśnienie atmosferyczne
Materiał kołnierza: Stal nierdzewna żaroodporna
Przyłącze procesowe: DIN EN 1092-1 forma B1
Temperatura pracy: +800°C
Medium procesowe: Gorące powietrze wylotowe
