Wziernik okrągły typu 390V PN 16 - Próżniowy z króćcem do wspawania wg DIN EN 1092-1 typ 11

OPIS PRODUKTU Dane techniczne Wideo

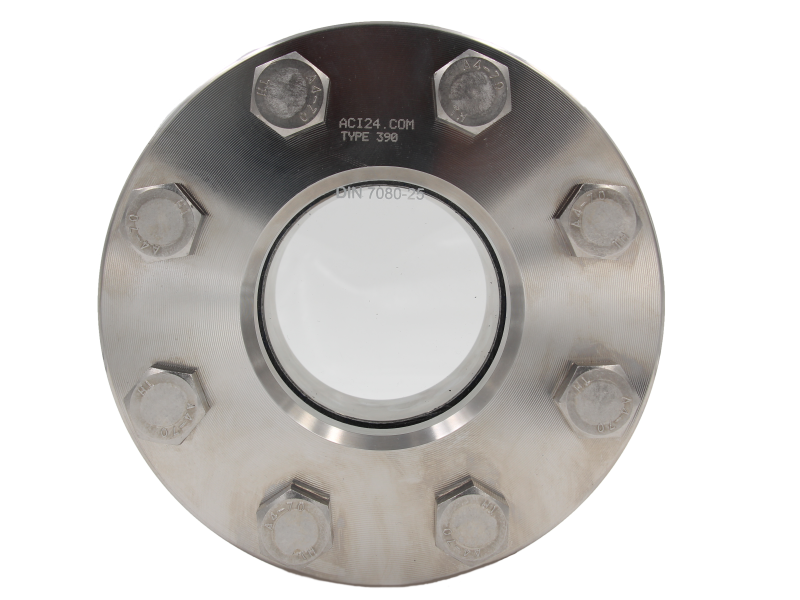

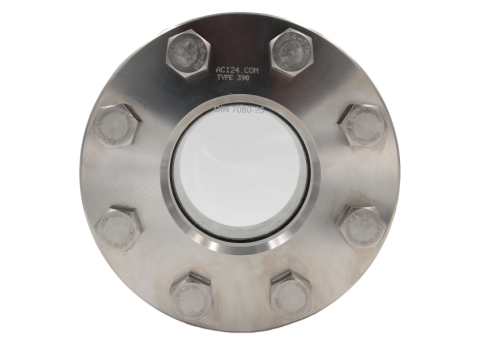

Wziernik okrągły typu 390V - PN16 do zastosowań próżniowych

Opis skrócony - wziernik okrągły typu 390V

Wziernik typu 390V to okrągły wziernik z króćcem do wspawania. Został wykonany według DIN EN 1092 i jest przeznaczony do wspawania w rury lub ścianki zbiorników. Jest to odmiana wziernika typu 390 przystosowana do pracy z próżnią.

Szkło wzierne to sprawdzone w przemyśle i wysoce odporne szkło borokrzemowe zgodne z DIN 7080 dla temperatur roboczych do 280 °C. Dla mniej wymagających zastosowań może być zainstalowane szkło sodowo-wapniowe (do 150° C). Po stronie przyłączeniowej wziernik typu 390V jest wyposażony w końcówkę (króciec) do spawania zgodną z wymiarami określonymi w DIN EN 1092-1, umożliwiającą jej wspawanie na końcach rur bez dodatkowego przygotowania.

Kołnierze podstawy (ramka dolna) i pokrywy (ramka górna) są wykonane ze stali stosowanych w zbiornikach ciśnieniowych np.  P265GH, 1.4571 lub 1.4404. Inne materiały, jak np. Hastelloy lub duplex steel dostępne są na życzenie.

Wziernik Typ 390V jest również dostępny z preinstalowanym osprzętem czyszczącym, takim jak wycieraczki i/lub dysze rozpylające. Na życzenie klienta przygotowujemy urządzenie z gwintowanymi otworami montażowymi do oświetlenia halogenowymi lub diodowymi źródłami światła.



Materiały:

  • 1.0460 / 1.4301 / 1.4306 (F304L) / 1.4404 (F316L) / 1.4410 (Super Duplex) / 1.4435 (F316L) / 1.4462 (F 51) / 1.4529 (Alloy 926) / 1.4539 (Alloy 904L) / 1.4541 (F321) / 1.4547 (F44) / 1.4550 (F347) / 1.4571 (316Ti) / 1.4828 / 1.4841 / 1.4876 ( Alloy 800H) / 1.4878 / 1.7335 / 2.4068 (Alloy 201) / 2.4360 (Alloy 400) / 2.4375 (Alloy K500) / 2.4602 (Alloy C-22) / 2.4605 (Alloy 59) / 2.4610 (Alloy C-4) / 2.4816 (Alloy 600) / 2.4819 (Alloy C-276) / 2.4856 (Alloy 625) / 2.4858 (Alloy 825) / 3.7035 (Titan)

Kształt:

  • Wziernik z króćcem do wspawania DIN EN 1092

Wielkość nominalna:

  •  DN25-DN350

Ciśnienie nominalne:

  • PN16

Uszczelki:

  • PTFE / FKM / NBR / C4400 / Silicone / EPDM

Temperatury:

  • ze szkłem sodowo-wapniowym:  max. 150 °C
  • ze szkłem borokrzemowym:  max. 280 °C
  • ze szkłem borokrzemowym i osłoną mikową:  max. 320 °C
  • ze szkłem kwarcowym: max. do 1000 °C (zależnie od użytych materiałów)

Opcje

  • dostępne są wersje opcjonalne.



Plik do pobrania
wziernik okrągły typ 390V - PN16 próżniowy
