Typ 317 - PN0

Kształt:
okrągły
OPIS PRODUKTU Dane techniczne Wideo

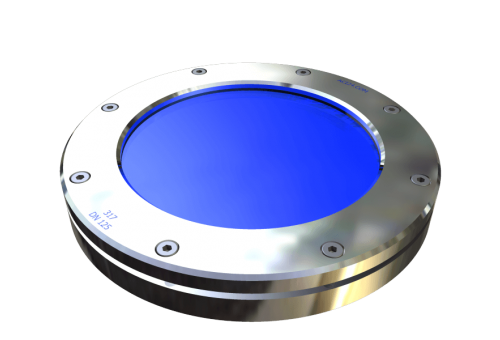

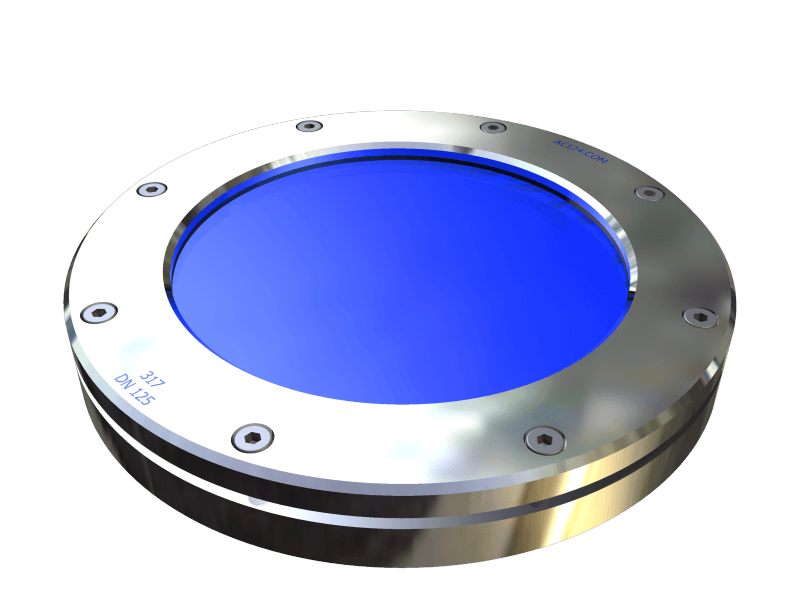

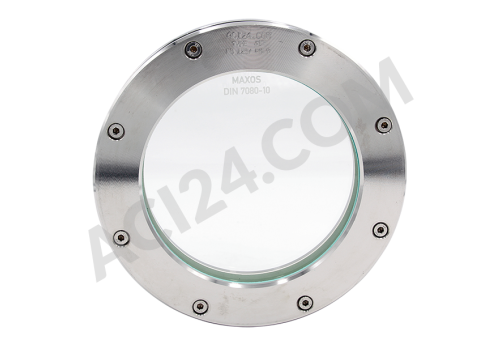

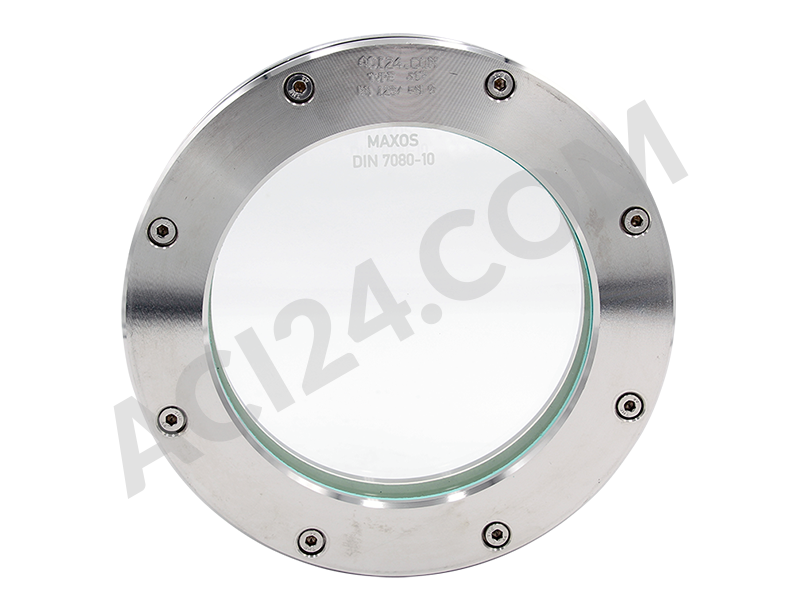

Wziernik okrągły typu 317 - PN0

Opis skrócony - wziernik okrągły typu 317 do zbiorników bezciśnieniowych

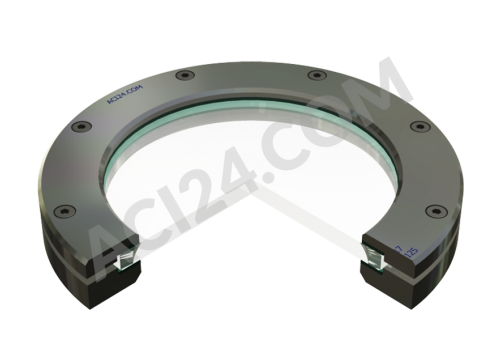

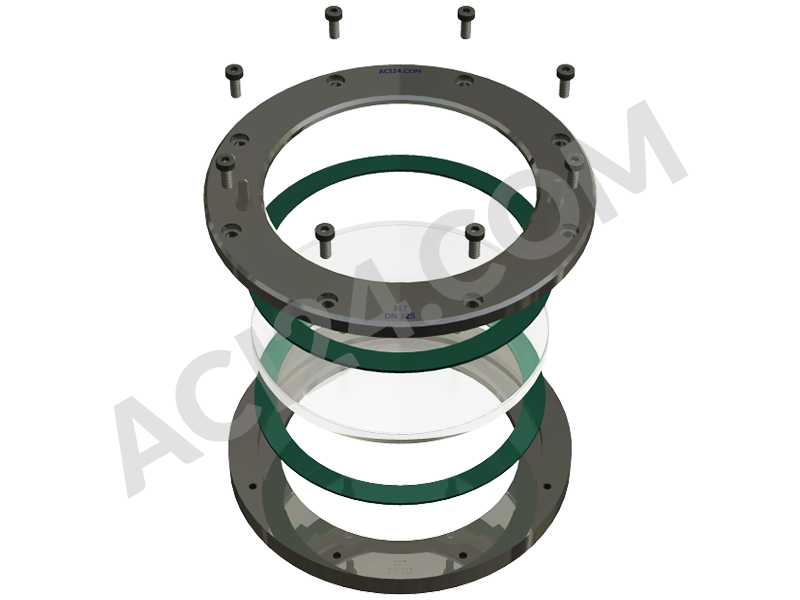

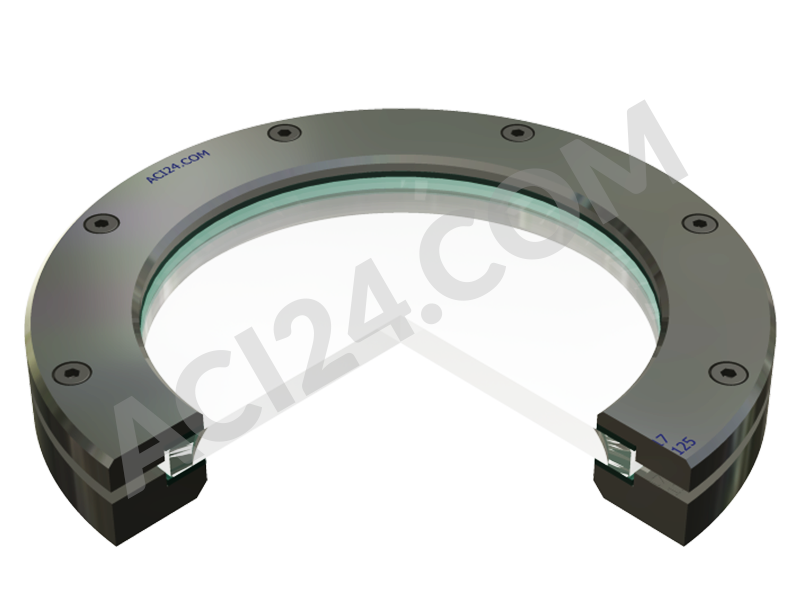

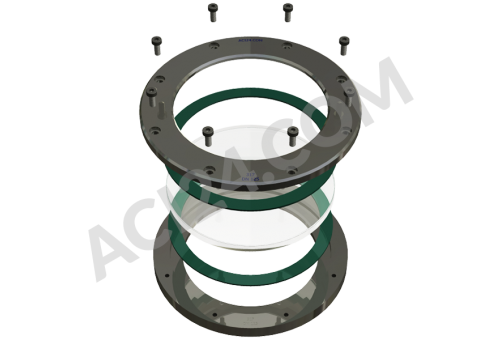

Wzierniki okrągłe służą do obserwacji i oświetlenia wnętrza zamkniętych zbiorników, takich jak zbiorniki, silosy i inne podobne instalacje. Wzierniki typu 317 są zaprojektowane w oparciu o normę DIN 28120, ale przystosowane do zbiorników bezciśnieniowych. Wziernik składa się z dwóch kołnierzy (ramek) ze stali nierdzewnej mocujących okrągłe szkło wzierne wraz z uszczelkami. Instalacja polega na wycięciu otworu w ścianie zbiornika i przyspawaniu kołnierza bazowego (ramka dolna) do ściany zbiornika. Po zakończeniu spawania szkło i uszczelki są mocowane do kołnierza bazowego za pomocą kołnierza pokrywy (ramka górna) a całość jest połączona śrubami.

Wziernik typu 317, w przeciwieństwie do typu 318, 319 lub 320, nie jest przeznaczony do pracy pod ciśnieniem !  Z tego powodu konstrukcja typu 317 jest znacznie lżejsza i cieńsza niż innych, typowych wzierników.

W tym typie wziernika śruby łączące są wpuszczone w kołnierz pokrywy (w ramkę górną), aby uniknąć wystających części. To znacznie zmniejsza ryzyko zranienia lub uszkodzenia nawet w zamkniętych pomieszczeniach.

Pomimo spodziewanych niskich naprężeń, wzierniki typ 317 są produkowane z tej samej, wysokiej jakości, stali nierdzewnej 1.4571 (316Ti), którą nasi klienci z powodzeniem stosowali w swoich instalacjach od wielu lat. Sam wizjer wykonany jest ze szkła borokrzemowego 3.3 zgodnie z DIN 7080 i uszczelniony wysokiej jakości materiałem uszczelkarskim. Uszczelki są specjalnie dobierane zależnie od warunków pracy wziernika. Nasza oferta uszczelek obejmuje powszechnie stosowane materiały, takie jak grafit (z lub bez wkładek z blachy), uszczelki z włókien aramidowych KlingerSIL C4400, czysty PTFE lub materiały gumowe takie jak NBR.

Podobnie jak nasze inne rodzaje wzierników, typ 317 jest dostępny z opcjonalnymi akcesoriami, takimi jak wycieraczki, dysze rozpylające lub oprawy oświetleniowe.



Wzierniki okrągłe służą do obserwacji i oświetlenia wnętrza zamkniętych zbiorników
Nie jest przeznaczony do pracy pod ciśnieniem

Materiał:

Kołnierz podstawowy i kołnierz pokrywy:

  • 1.4571 (standard fabryczny)

Szkło wzierne:

  • szkło borokrzemowe zgodne z DIN 7080
  • szkło sodowo-wapniowe zgodne z  DIN 8902

Uszczelki:

  • Klingersil lub zgodnie z wymogami

Śruby:

  • A4-70

Kształt:

  •  zbliżony do  DIN 28120 ale do zastosowań bezciśnieniowych

Wielkość nominalna:

  • DN50 - DN200

Ciśnienie nominalne:

  • PN 0 - dla zastosowań bezciśnieiowych

Temperatury:

  • ze szkłem sodowo-wapniowym:  max. 150 ° C
  • ze szkłem borokrzemowym:  max. 280 ° C

Opcje:

  • Możliwe są wersje opcjonalne.
ACI Tank Sight Glass Type 317 (pressureless) / 50
