Typ 330 - PN16-35

Kształt:
prostokątny
Ciśnienie:
16 - 35
OPIS PRODUKTU Dane techniczne Wideo

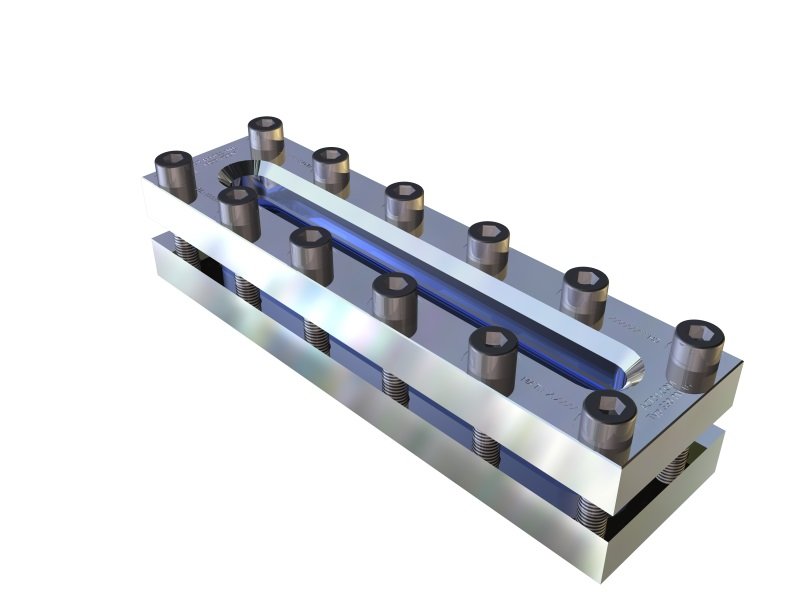

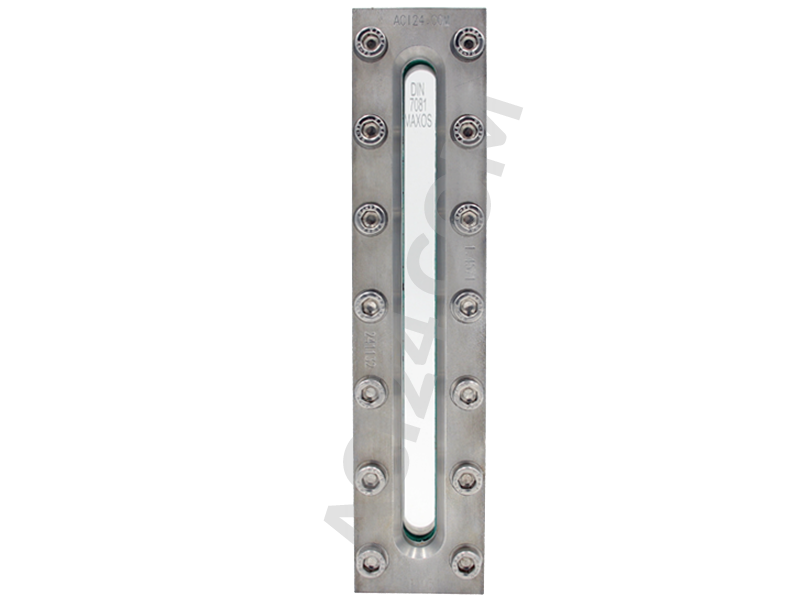

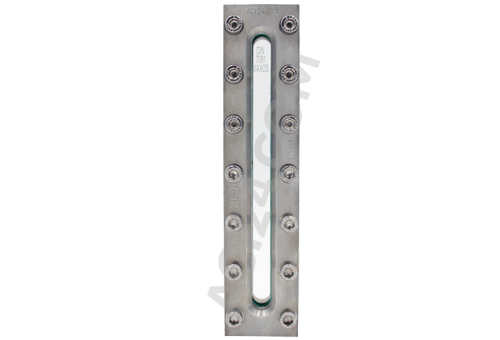

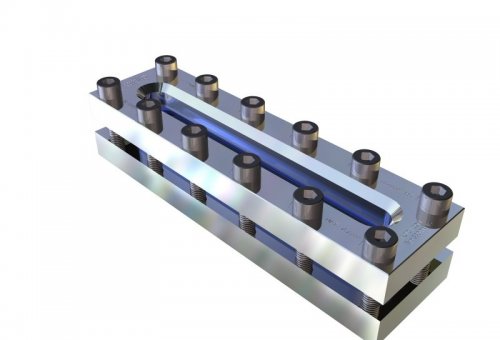

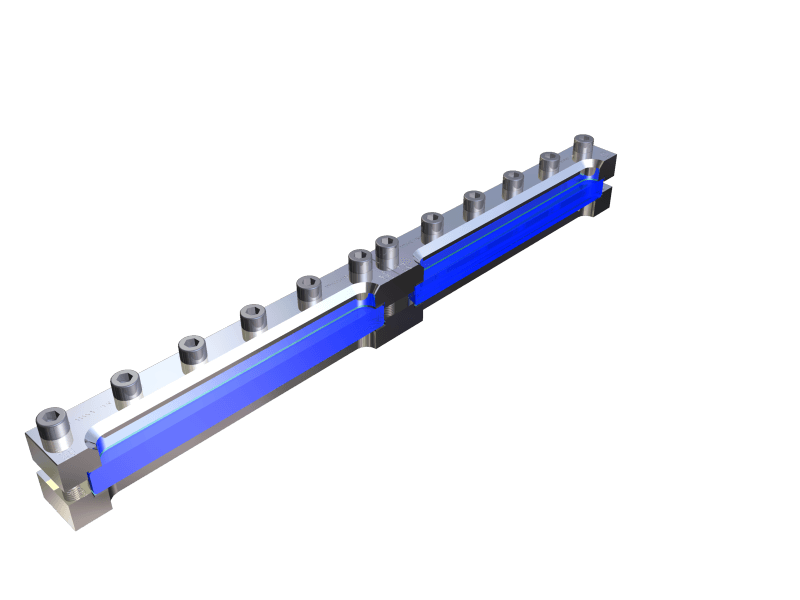

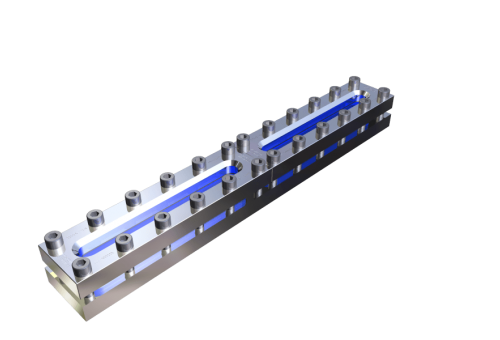

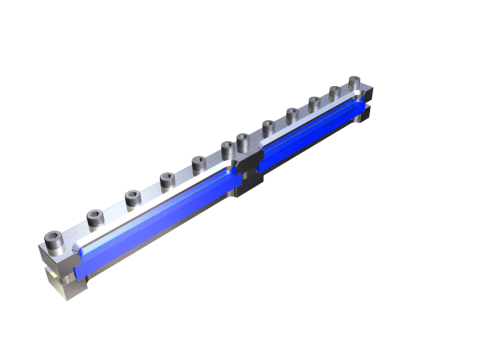

Wziernik prostokątny do wspawania typ 330 PN16-35

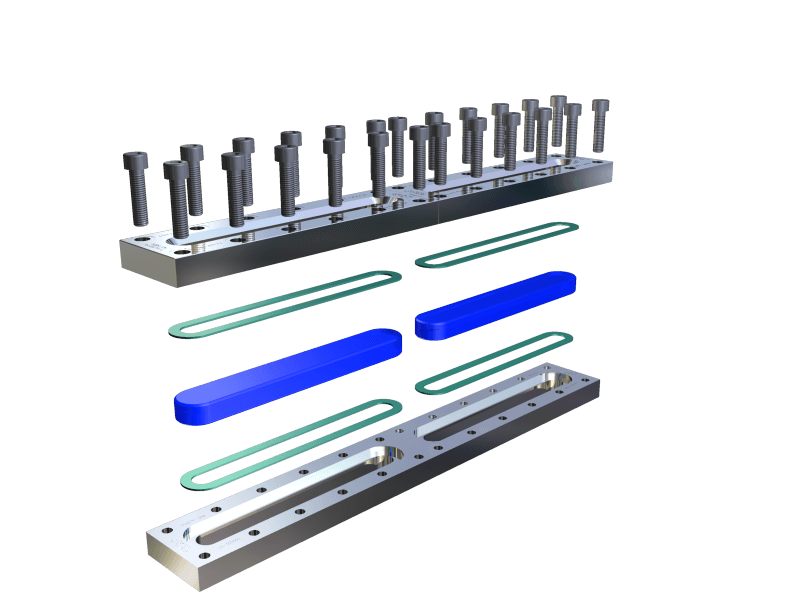

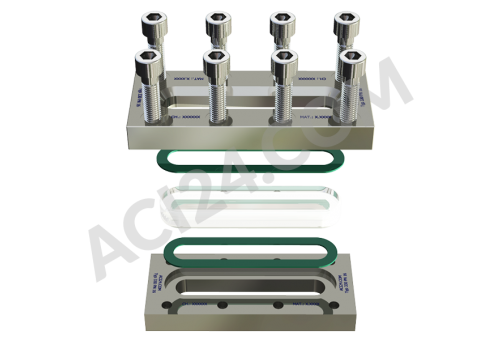

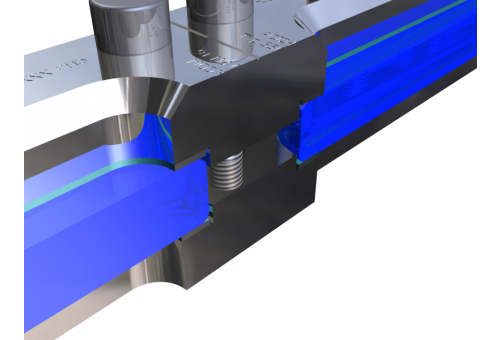

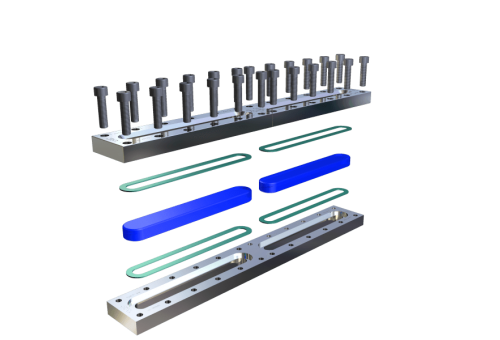

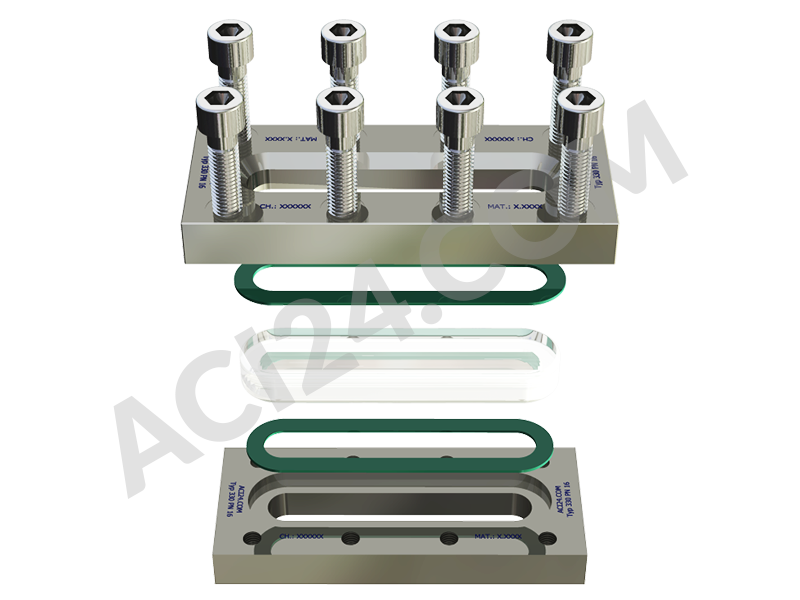

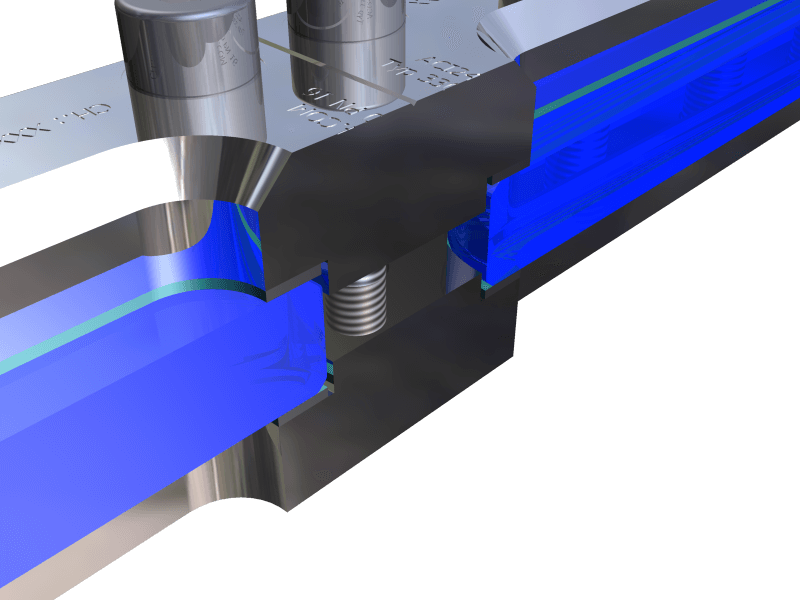

Wziernik prostokątny (poziomowskaz, płynowskaz) typu 330 jest typowym wziernikiem przemysłowym umożliwiającym obserwację poziomu płynów w zbiorniku poprzez szkło borokrzemowe (wg DIN 7081) umieszczone między ramkami wziernika. Ramkę dolną wziernika typu 330 należy przyspawać do ściany zbiornika lub rury. Ramka dolna ma wgłębienie do umieszczenia szkła i uszczelek, które są utrzymywane przez ramkę górną. Wziernik typu 330 wymaga małego momentu obrotowego dla śrub mocujących, a jednocześnie zapewnia bardzo niezawodne uszczelnienie.

Wziernik typu 330, podobnie jak większość naszej armatury, może być wykonany z szerokiej gamy materiałów, w tym ze standardowych typów stali, takich jak S235, lub ze standardowych stali nierdzewnych, takich jak 1.4571 lub 1.4404. Na życzenie dostępne są także wykonania z innych materiałów wysokiej jakość (np. stopy Hastelloy).

Do uszczelniania stosujemy wypróbowane i sprawdzone wysokiej jakości uszczelki płaskie znanych producentów, takich jak KlingerSIL C4400 lub Novaphit MST. Możliwe jest również bezpośrednie dostarczanie czystych płyt uszczelniających z PTFE i miękkich uszczelek, takich jak NBR lub EPDM.

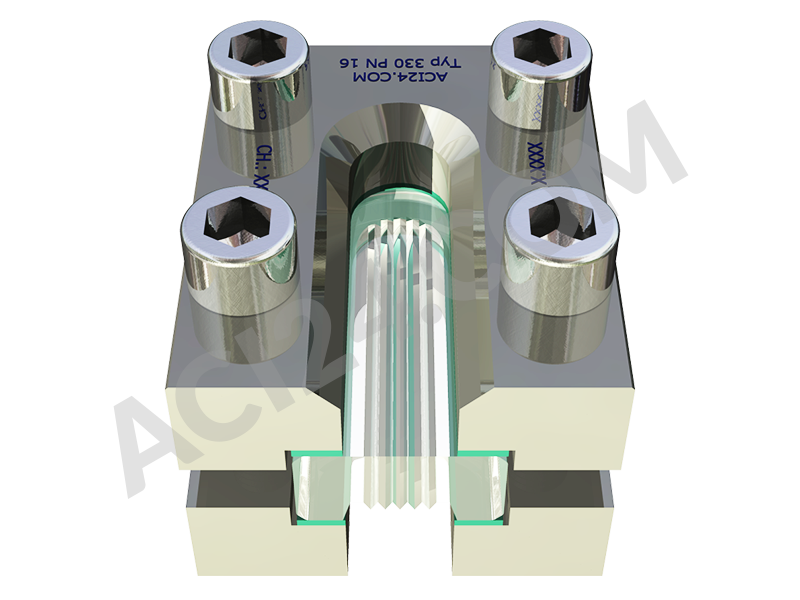

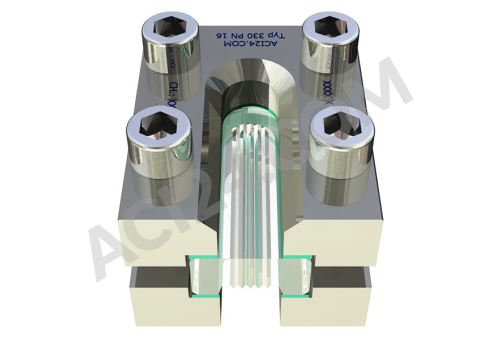

Norma branżowa DIN 7081 obejmuje stosowanie szkieł wziernych o różnych długościach w wersjach transparentnych lub refleksyjnych. Szkło transparentne to gładkie płytki szklane. Ten typ może, o ile wymagają tego warunki pracy, być wyposażony w warstwy ochronne z miki lub innych materiałów, takich jak KEL-F. Szkła refleksyjne zaleca się do stosowania w kontakcie z przezroczystymi, bezbarwnymi cieczami. Dzięki rowkom wyciśniętym w tym typie szkła, poziom cieczy jest lepiej widoczny. W szkłach refleksyjnych nie ma możliwości stosowania osłon mikowych.

Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki. Wyższe temperatury pracy na życzenie
Rozmiar od 140 mm do 1000 mm Inne rozmiary na życzenie

Materiał:

Ramka dolna i ramka górna:

  • 1.4571; 1.4404, 1.4462, RSt 37-2 / H II /  lub zgodnie z wymaganiami klienta

Szkło wzierne:

  • szkło borokrzemowe transparentne lub refleksyjne zgodnie z DIN 7081 lub DIN8903

Uszczelki:

  • zależnie od zastosowania

Śruby:

  • A4-70

Kształt:

  • Wziernik prostokątny, wskaźnik poziomu do wizualnej kontroli zbiorników, kotłów i silosów

Wielkość nominalna:

  • rozmiar od 140 mm do 1000 mm
  • inne rozmiary na życzenie

Ciśnienie nominalne:

  • PN 16 lub PN 40
  • Dla ciśnień roboczych do max. 35 barów w zależności od modelu

Temperatury:

  • Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki.
  • Wyższe temperatury pracy na życzenie

Właściwości dodatkowe:

  • Dostępny jest Lloyd's Register Design Approval

Opcje:

  • Możliwe są wersje opcjonalne.
  • Możliwe uzyskanie kwalifikacji Lloyd’a dla konstrukcji wziernika.

Wybór uszczelki:

  • PTFE (200°C)
  • FKM (200°C)
  • NBR (100°C)
  • C4400 (150°C)
  • Silicone (200°C)
  • EPDM (140°C)
  • Graphite (320°C)

Wskazówki instalacyjne:

Po wspawaniu dolnej ramki sprawdź, czy jej powierzchnia nie uległa odkształceniu! Podane dopuszczalne ciśnienie pracy nie dotyczy ramki dolnej, która musi podlegać sprawdzeniu razem z całym zbiornikiem zgodnie z lokalnymi przepisami.

BL = długość całkowita / SL = długość wziernika

BL SL Widok zakryty Kg(16 bar) Kg(35 bar)
140 79 0 2,8 3,4
170 124 0 3,2 4,0
220 174 0 4,0 5,0
250 204 0 4,6 5,7
300 264 0 5,3 6,7
310 264 0 5,6 7,0
350 304 0 6,3 7,8
370 324 0 6,6 8,2
400 354 0 7, 8,9
500 454 1x46 9,1 11,4
600 574 1x46 10,7 13,4
620 574 1x46 11,1 13,9
700 654 1x46 12,5 15,7
740 694 1x46 13,2 16,5
800 74 1x46 14,2 17,8
930 884 2x46 16,7 20,9
1000 954 3x46 18,2 22,8



Pod linkiem możesz obejrzeć model 3D tego wyziernika.
