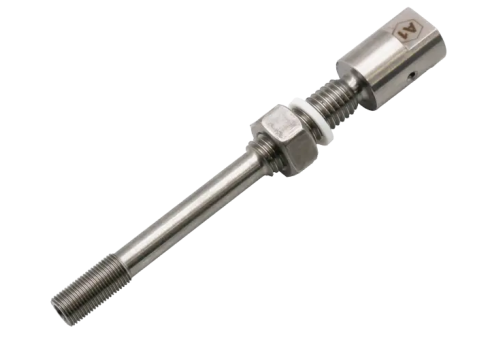

Urządzenie natryskowe SV3 do wzierników kontenerowych PN2,5

Rysunek przekroju poprzecznego Urządzenie natryskowe ACI SV1 służy do czyszczenia na żądanie lub w trybie ciągłym tafli szklanych w armaturze wziernikowej. Niezawodnie zapewnia dobrą widoczność procesów wewnątrz zbiorników i instalacji, nawet w wymagających warunkach pracy. Urządzenie natryskowe SV1 jest przeznaczone do ciśnień roboczych do 16 barg i może być stosowane w wziernikach przepływu typu 320 zgodnie z normą DIN 28120. Wykonane z wysokiej jakości stali nierdzewnej 1.4571, urządzenie natryskowe SV1 oferuje najwyższą odporność chemiczną i maksymalną odporność temperaturową do 400°C. Solidna konstrukcja gwarantuje długą żywotność i wysoką niezawodność w codziennej eksploatacji. W połączeniu z wycieraczką ACI typu SGW, urządzenie natryskowe SV1 osiąga najlepszy efekt czyszczenia. Równomierne rozprowadzanie cieczy w połączeniu z mechanicznym czyszczeniem przez wycieraczkę pozwala na wyjątkowo dokładne i skuteczne czyszczenie powierzchni wziernika – idealne rozwiązanie w procesach, w których niezbędna jest stała, dobra widoczność. W przypadku średnic nominalnych > DN 200 zalecamy stosowanie kilku urządzeń natryskowych (min. 2 szt.).

Rysunek przekroju poprzecznego Wymiary Wymiary: Rozmiar     3 4 5 6 7 8 9 10 11 12 13 Szerokość nominalna DN   50 80 100 125 150 200 250 300 350 400 500 Szkło Ø  D [mm]    100 125 150 175 200 250 300 na zapytanie Prześwit d1 [mm]    80 100 125 150 175 225 280 Krąg wycierania Ø  d2 [mm]    75 95 120 145 170 220 275 Grubość szkła S [mm]  Ciśnienie robocze max. PS [bar] Wysokość H [mm]                    116 15 8 5 4 3 2 / / 111 20 12 8 5 5 4 2 1 106 25 20 12 8 8 5 4 2 121 30 25⁴ 20 12 12 8 5 3 116 35 / 25⁴  21 15 11 7 4 111 40 / / 25⁴  20 14 9 6 106 45 / / / 25⁴  18⁴  11 7 111 55 ³   3) 55 mm na zamówienie4) wyższe ciśnienia na zamówienie Wycieraczki do wzierników typu SGW przeznaczone są do ręcznego czyszczenia płytek szklanych w okrągłych armaturach wzierników. Nadają się do zastosowań pod ciśnieniem i można je łatwo zamontować w istniejących armaturach wzierników. Wykonane z wysokiej jakości stali nierdzewnej, wycieraczki spełniają również wymagania w sektorze spożywczym i wody pitnej. Dostępne są różne materiały piór wycieraczek: PTFE, silikon lub EPDM. Wycieraczki do wzierników są szczególnie skuteczne w połączeniu z urządzeniem natryskowym SVI lub SVIII.
