Typ 521

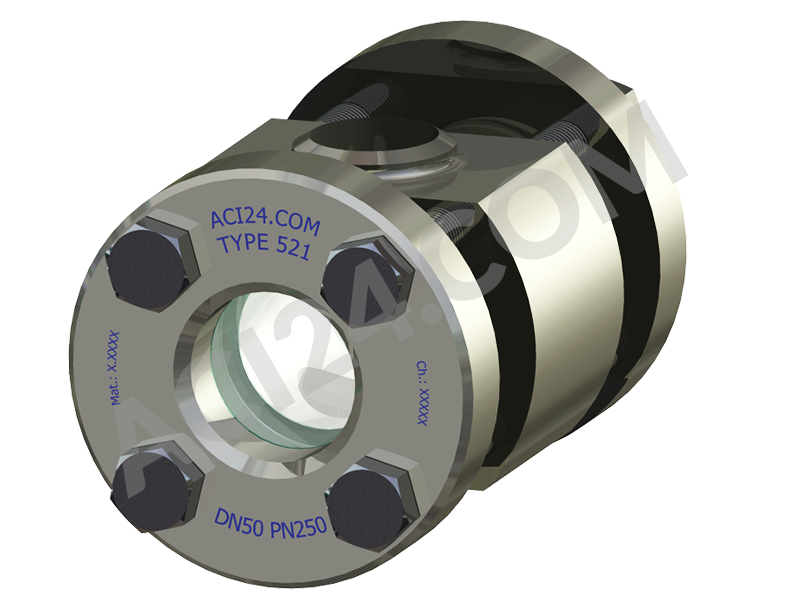

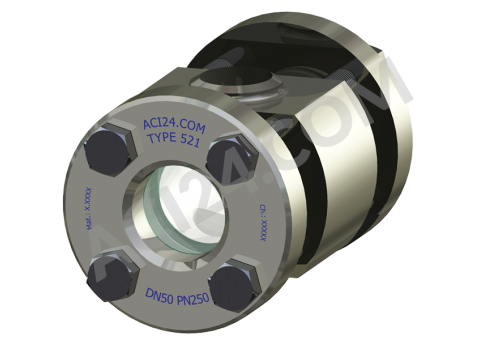

Wysokociśnieniowy wizjer przepływu typu 521 z końcówkami do wspawania

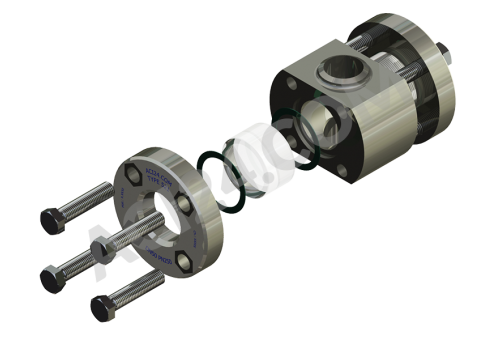

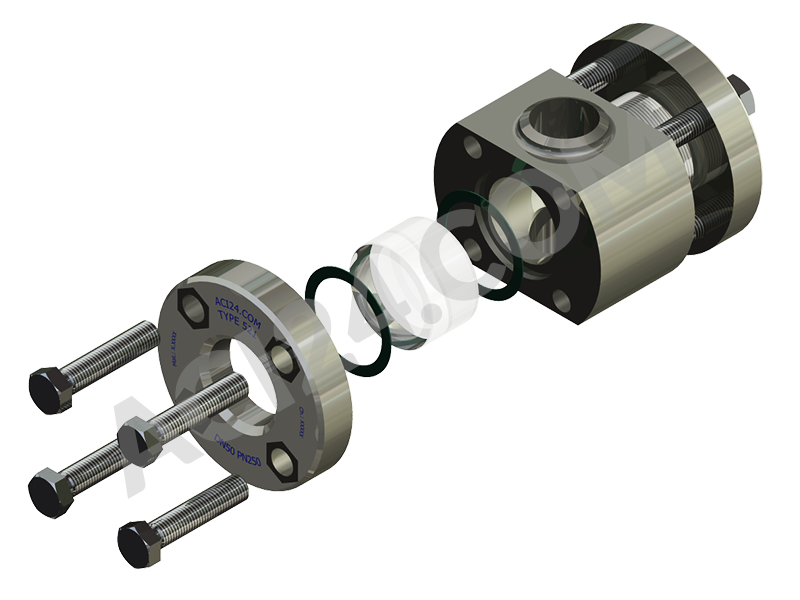

Wziernik wysokociśnieniowy typu 521 (max. 1000 bar) ma korpus z wytrzymałej stali lub stali nierdzewnej i dwa szkła wzierne wykonane specjalnie na wysokie ciśnienie robocze zgodnie z normą DIN 7080. Podobnie jak w przypadku większości naszych wzierników wysokociśnieniowych w wersji standardowej posiada wysokiej jakości uszczelki grafitowe.

Przeciwległe szkła wzierne umożliwiają obserwację procesu z obu stron lub w razie potrzeby oświetlanie wnętrza.

Typ 521 jest wyposażony w dwa króćce spawalnicze zainstalowane bezpośrednio w fabryce . Stosujemy wymiarowanie króćców według DIN EN 1092-1, ale na zamówienie możemy zastosować inne wymiary połączeń. Przy małych średnicach nominalnych elementy łączące są uformowane bezpośrednio z obudowy wziernika, dzięki czemu na złączce wziernika nie występują dodatkowe szwy spawalnicze. W ten sposób unikamy słabych punktów i nierównych powierzchni wewnątrz wziernika.

W przypadku bardzo wysokich temperatur roboczych jako szkło wzierne może być zastosowane szkło kwarcowego lub szafirowe, a także płaskie uszczelki na bazie miki.

Wziernik przepływu typu 521 nadaje się również do wymagających zastosowań chemicznych, takich jak kwasy lub roztwory alkaliczne. Po prostu porozmawiaj z naszymi ekspertami o swoich indywidualnych wymaganiach !

Wziernik typu 521 jest dostarczany całkowicie zmontowany i przetestowany pod kątem odporności na ciśnienie.

Opcje:
Model dostępny jest z opcjonalnym wyposażeniem dodatkowym.

UWAGA: ten model wykonywany jest na indywidualne zamówienie.
W zależności od rozmiaru DN wzierniki mogą być prostokątne lub okrągłe. Od DN zależy także maksymalne ciśnienie pracy.
