Typ 522

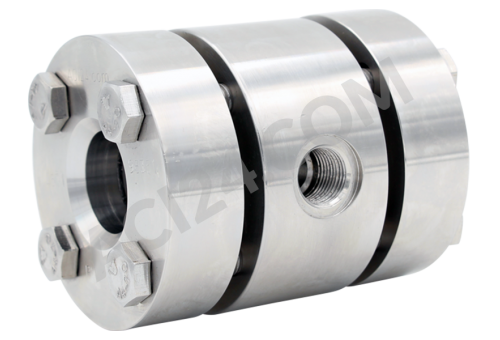

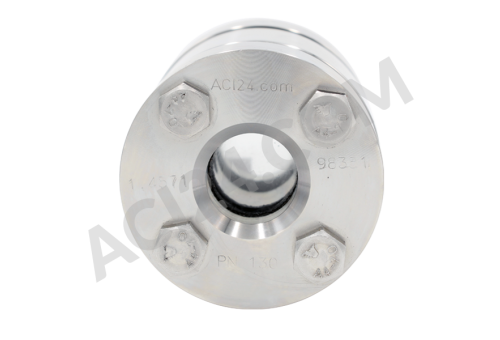

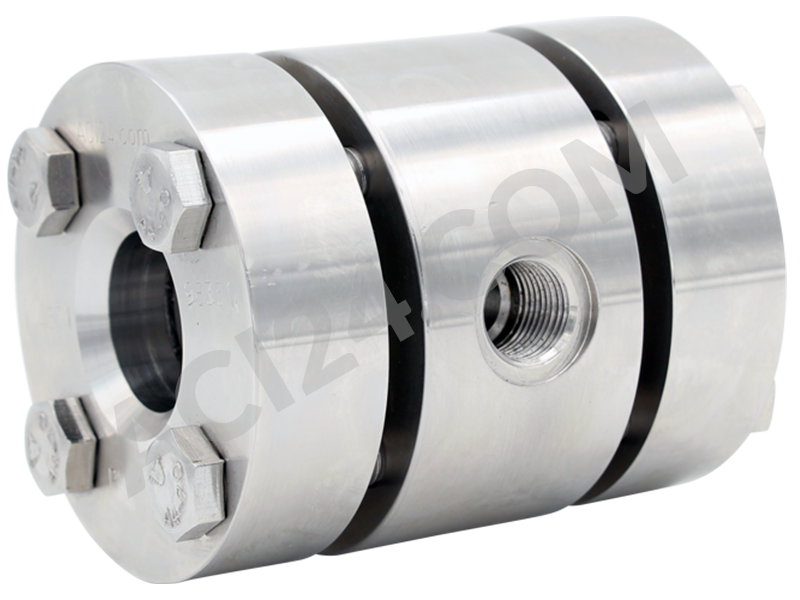

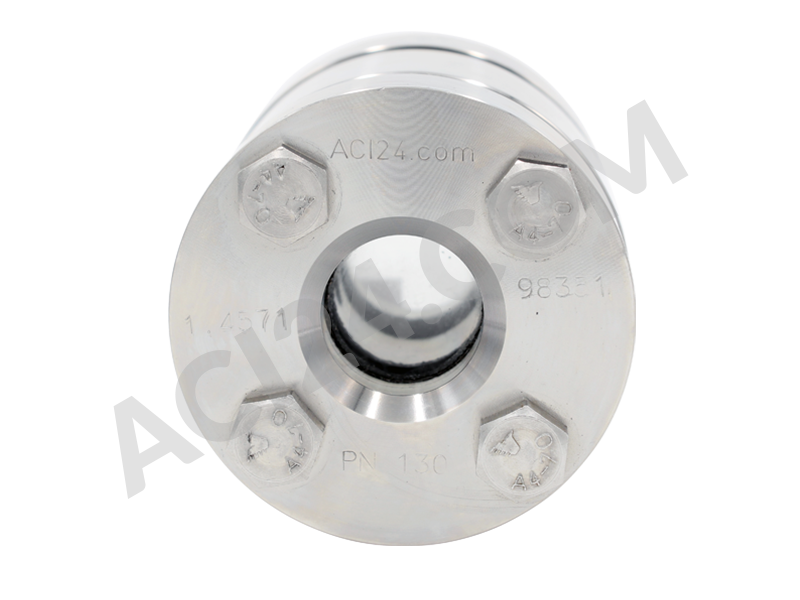

Wizjer przepływu typu 522 z połączeniem gwintowanym

Wysokociśnieniowy wizjer przepływu typu 522 przeznaczony jest do obserwacji i oświetlania procesów przy ciśnieniu roboczym do 160 bar (na zamówienie nawet do 1000 bar). Podstawowy model ma korpus z litej stali nierdzewnej lub stali węglowej, a w nim dwa otwory wewnętrznie gwintowane typu Whitworth, NPT lub w innym standardzie (zgodnie z zamówieniem), wykonane bezpośrednio w litej ścianie korpusu. Lity korpus pozwala uniknąć spawania  szwów i innych skomplikowanych procesów, zapewniając krótki czas dostawy.

Jako materiały obudowy stosowana jest ta sama gama stali wysokiej jakości i stali nierdzewnych, takich jak sprawdzony austenit 1.4571, odporny na działanie kwasów 1.4538, uznany na całym świecie 1.4404 i wiele innych materiałów, w tym stal duplex i wysokowydajne stopy, takie jak Hastelloy.

W zależności od wymagań procesowych, szkło wzierne wykonane jest ze szkła borokrzemowego 3.3. zgodnie z normą DIN 7080, a dla wyższych temperatur opcjonalnie dostępne jest szkło kwarcowe lub szafir.

Do uszczelniania używamy wysokiej jakości uszczelek grafitowych lub mikowych,  Novaphit MST lub Klinger Milam.

Zgodnie z obowiązującymi dyrektywami 100% wizjerów przepływu typu 522 poddawanych jest testowi ciśnieniowemu z 1,5-krotnym ciśnieniem nominalnym i są dostarczane w pełni zmontowane. Jeżeli części osprzętu, takie jak szkła wzierne, ulegną zużyciu lub są uszkodzone, wystarczy powiadomić nas o numerze partii wybitym na obudowie, a my dostarczymy zamiennik tak szybko, jak to możliwe.

Czytaj dalej, aby uzyskać szczegółowe informacje techniczne. Obejrzyj animację wideo w dalszej części tej strony.
