Wizjer przepływu typu 550A

(wg DIN długość F1) do łączenia z kołnierzami ANSI

Dostępne warianty:

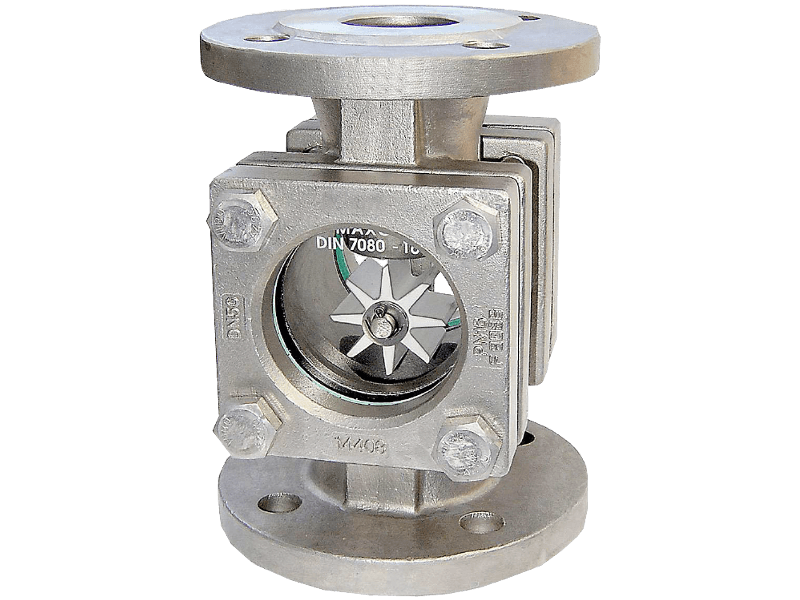

Typ 550AR - z wiatraczkiem (rotorem) plastikowym (120°C) lub z PTFE:

Przepływ cieczy jest wskazywany przez obrót wirnika. W rezultacie kontrola przepływu jest znacznie łatwiejsza i szybsza do wykrycia.

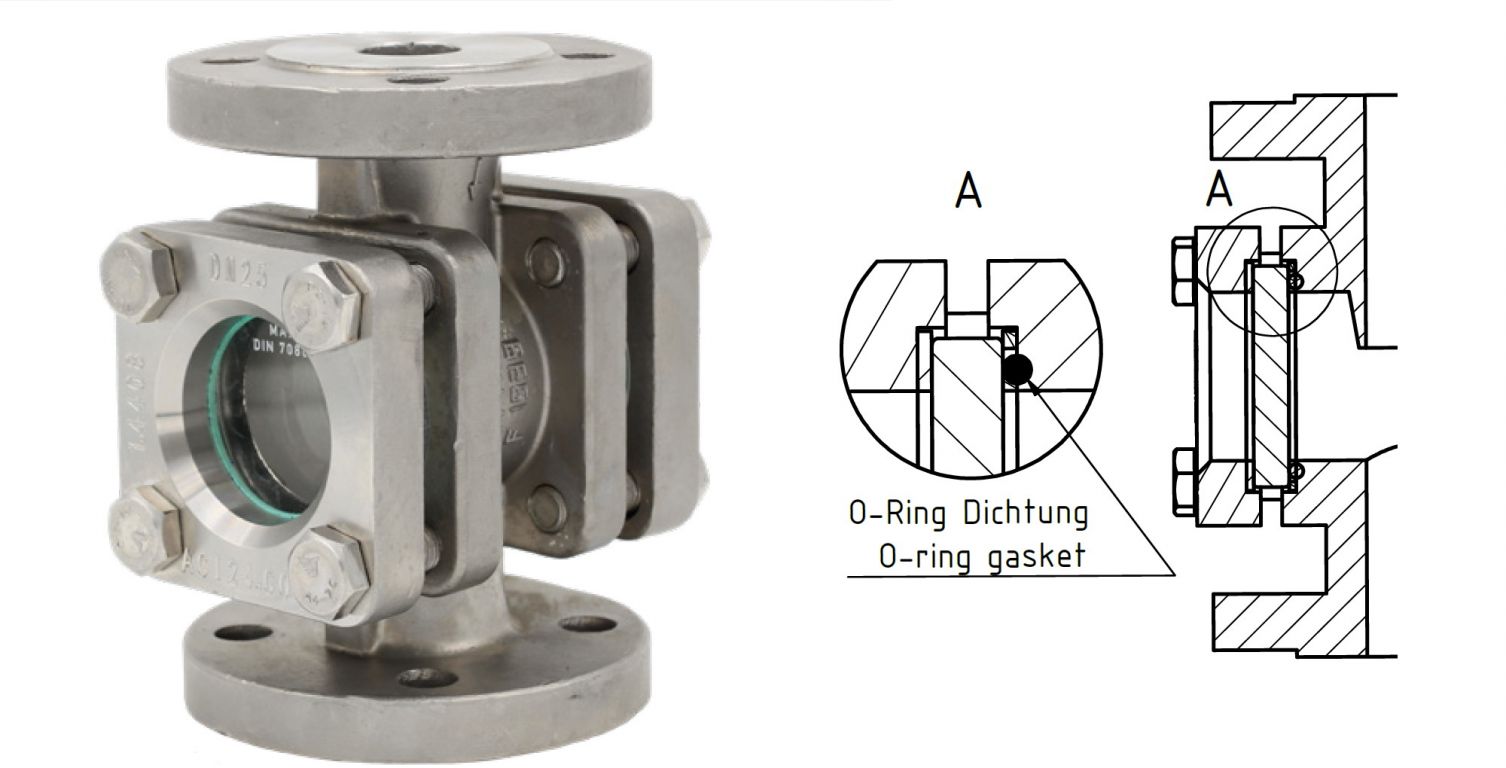

Typ 550AV - wersja próżniowa z uszczelką O-ring:

W przypadku próżni istnieje ryzyko, że uszczelka może zostać wciągnięta do wewnątrz, a czynnik zewnętrzny może dostać się do zaworu. W przypadku średniej próżni należy zastosować uszczelkę PTFE, w przypadku wyższej próżni wymagane jest uszczelnienie O-ring wykonane z Vitonu.

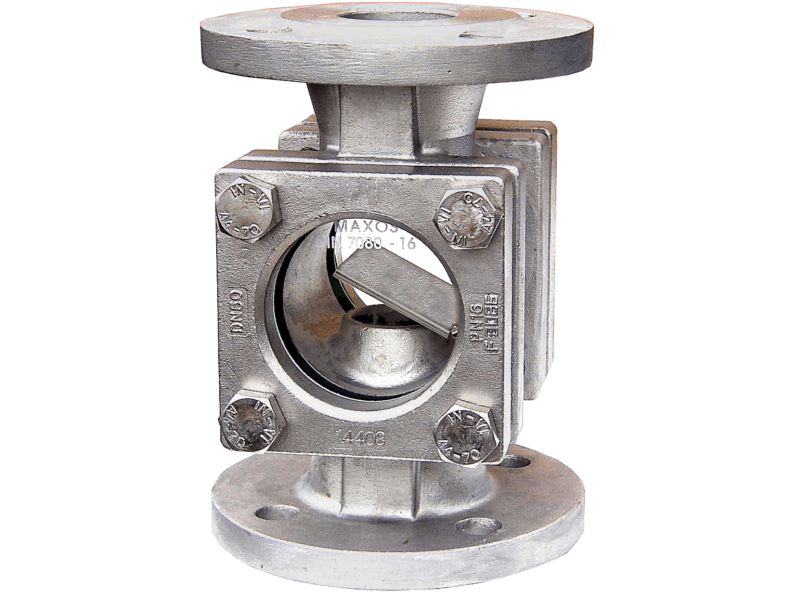

Typ 550AK - z klapką wykonaną z 1.4571:

Przepływ cieczy jest sygnalizowany przez otwarcie i przesunięcie klapki. W ten sposób łatwiej i szybciej można sprawdzić natężenie przepływu.

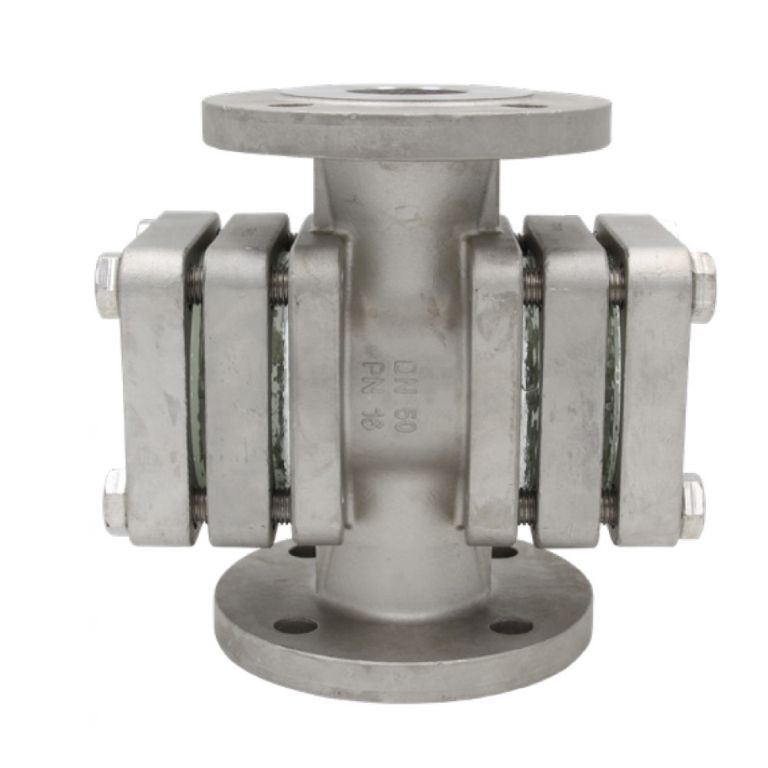

Typ 550 AD - z podwójnym przeszkleniem:

Podwójne szkła wzierne zapewniają dodatkowe bezpieczeństwo w przypadku uszkodzenia wewnętrznego szkła wziernego. Dodatkowe szkło zapobiega wyciekowi medium i możliwych odłamków szkła w przypadku uszkodzenia lub nawet zniszczenia szkła wewnętrznego.








Materiały:

Korpus:

  • z żeliwa GG-25 (EN-JL 1040)
  • ze staliwa GS-C 25 (1.0619)
  • ze stali nierdzewnej 1.4408

Śruby:

  • 4.6 / 5.6 vz lub A4-70

Uszczelki:

  • grafitowe (lub zgodnie z wymaganiami Klienta)

Kształt:

  •  wizjer przepływu (wg DIN długość F1) z przyłączami do kołnierzy ANSI

Wielkość nominalna:

  • 1/2" - 10" kołnierze RF

Ciśnienie:

  • 150 lub 300 psi

Temperatury:

  • ze szkłem borokrzemowym (DIN7080)  do 280°C
  • ze szkłem sodowo-wapniowym (DIN8902)  do 150°C.

Opcje:

  • Dostępne jest opcjonalne wyposażenie dodatkowe (inne materiały, szkło kwarcowe, ogrzewanie, wycieraczki itp).
