Opis skrócony - wizjer przepływu typu 530

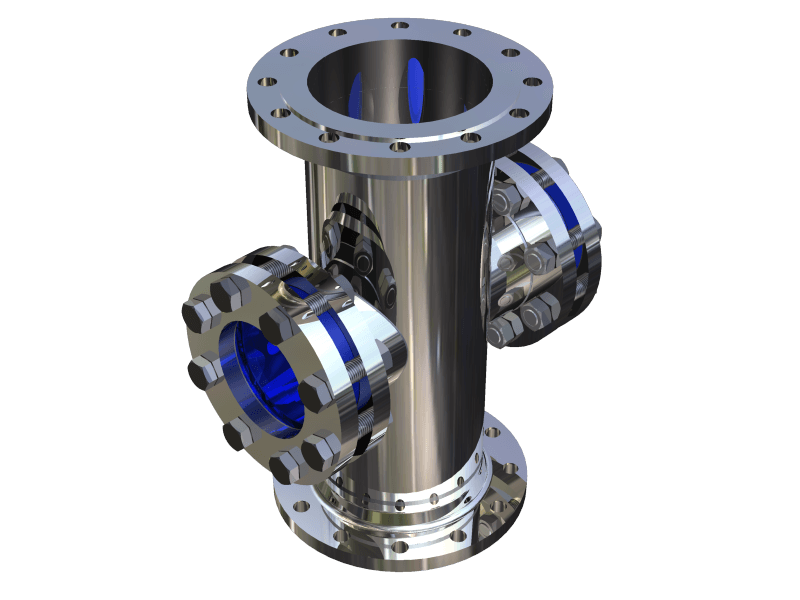

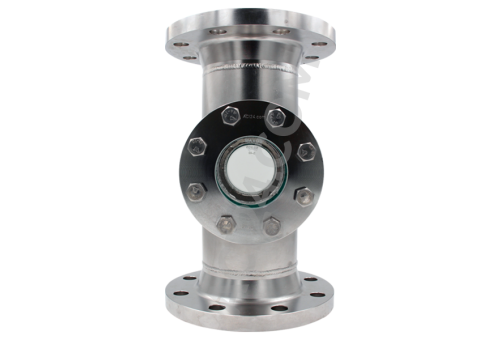

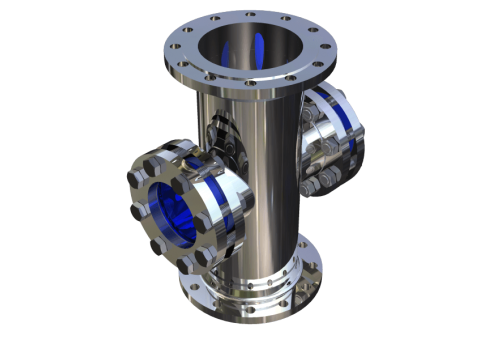

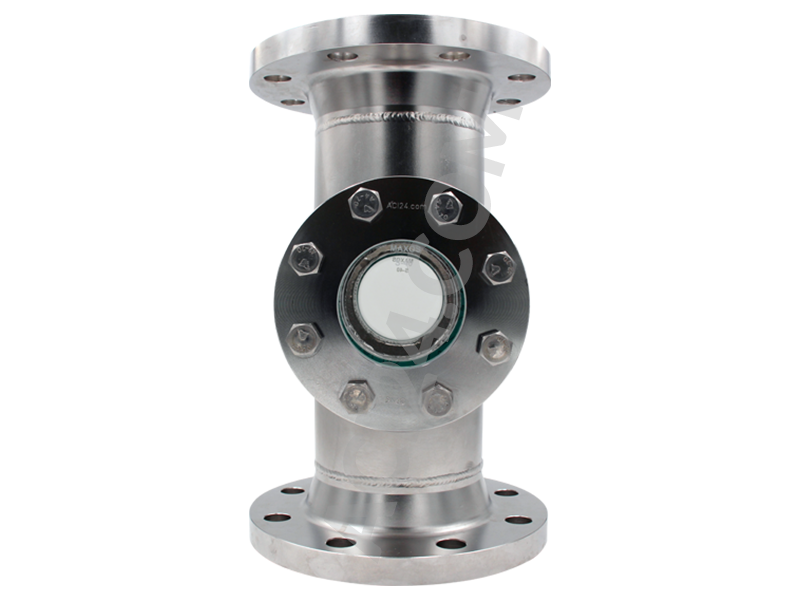

Wizjer przepływu typu 530 jest konstrukcją spawaną z połączeniami kołnierzowymi zgodnie z DIN EN 1092-1. Okna wzierników znajdujące się naprzeciw siebie umożliwiają obserwację przepływu medium. Możliwe jest także zainstalowanie dodatkowego oświetlenia.

Ze względu na spawaną konstrukcję rury, wizjer przepływu typu 530 jest znacznie lżejszy od konstrukcji odlewanych, bez uszczerbku dla wytrzymałości ciśnieniowej. Szkła wzierne wykonane są, podobnie jak w większości naszych szkieł wziernikowych, z wysokiej jakości szkła borokrzemowego (DIN 7080) lub (w przypadku, gdy ciśnienie robocze przekracza standardowy zakres roboczy) ze specjalnie produkowanych szkieł wziernych. W przypadku bardzo gorących mediów wizjery przepływu typu 530 są dostępne również ze szkłami wziernymi wykonanymi z kwarcu lub szafiru. W przypadku trudnych chemicznie warunków pracy należy chronić szkła wzierne za pomocą miki lub folii ochronnej wykonanej z FEP lub PCTFE.

Jako materiał na korpus w większości przypadków używamy wysokiej jakości stali nierdzewnej 1.4571 (316 Ti), która ma wysoką odporność na kwasy i jest odpowiednia dla większości zastosowań. Jeśli nawet ten doskonały materiał nie spełni wymagań aplikacji, wzierniki typu 530 są również dostępne w wielu innych typach stali lub stali nierdzewnej, takich jak Hastelloy, materiał duplex, odporny na kwasy 1.4539 i wiele innych stopów. Skontaktuj się z naszym zespołem, przedstaw swoje wymagania lub konkretne życzenia, a wspólnie opracujemy rozwiązanie.

Wysokiej jakości uszczelki płaskie wykonane są z wypróbowanych i sprawdzonych materiałów, takich jak KlingerSIL C4400, Novaphit MST, czysty PTFE, lub w bardzo wysokich temperaturach również materiałów zawierających mieszanki miki, ktore zapewniają solidne uszczelnienie połączeń.

Zapoznaj się ze szczegółowymi informacjami technicznymi i zobacz także nasz film o produkcie !

Wielkość nominalna  Długość korpusu
DN50  230 mm
DN80 310 mm
DN100  350 mm
DN125 400 mm
DN150 480 mm
DN200 600 mm
DN250 730 mm
DN300  850 mm





Materiały
Korpus Szkła wzierne Uszczelki
Stal nierdzewna 1.4571, 1.4541, 1.4539, 1.4404, stal P235GH i wiele innych Szkło borokrzemowe (DIN7080).
Szkło sodowo-wapniowe (DIN8902)
Szkło kwarcowe
META® glass
PTFE (200°C) / FKM (200°C) / NBR (100°C) / C4400(150°C) / Silicone (200°C) / EPDM (140°C) / Graphite (280°C) lub wg zamówienia



Wielkość nominalna Temperatury
DN40 - DN400 ze szkłem sodowo-wapniowym: max. 150 °C
ze szkłem borokrzemowym: max. 280 °C
ze szkłem borokrzemowym i osłoną mikową: max. 300 °C
ze szkłem kwarcowym: max. 500 °C
Obowiązują limity ciśnienia i temperatury zgodnie z DIN EN 1092-1 ! W przypadku pary lub mediów agresywnych zalecamy użycie osłony mikowej !


Dostępna jest także wersja dla kołnierzy zgodnych z ASME B16.5 oznaczona jako typ 530A.

Opcjonalnie na życzenie:

  • o innych długościach
  • na wyższe temperatury
  • z kołnierzami ANSI
  • z końcówkami do spawania doczołowego
  • z oświetleniem
  • z wycieraczką
  • z dyszami spyskiwaczy

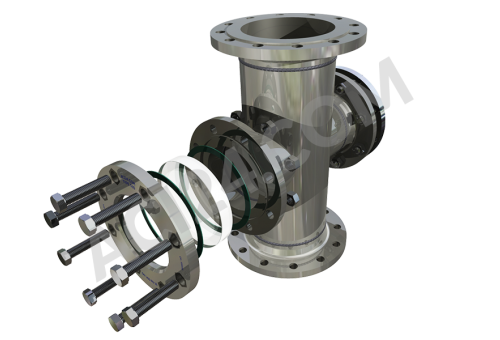

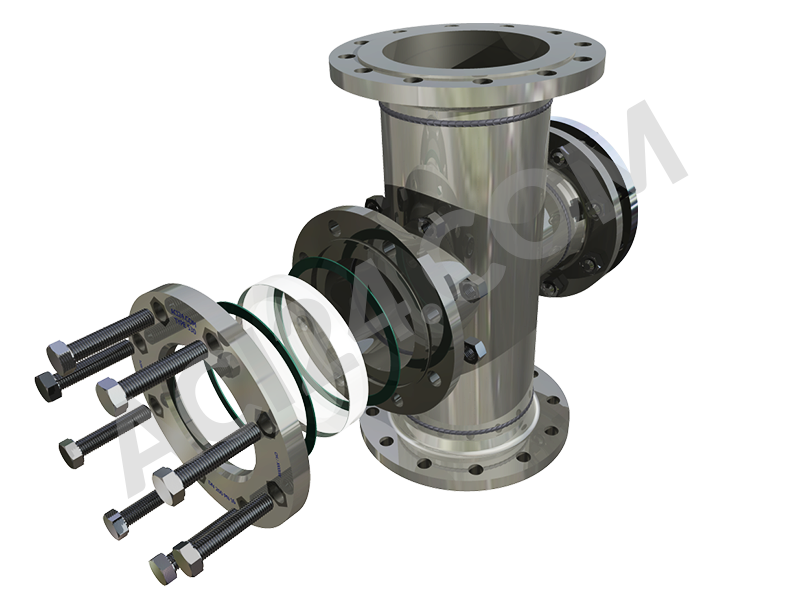

Obejrzyj animację przedstawiającą budowę tego wizjera przepływu. / 50
