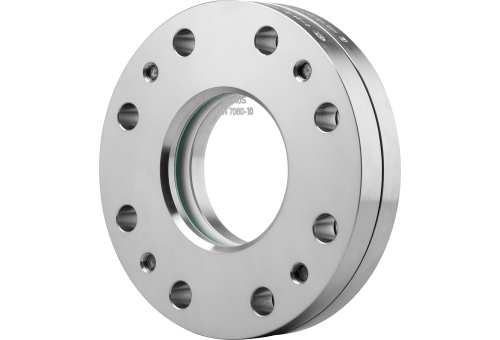

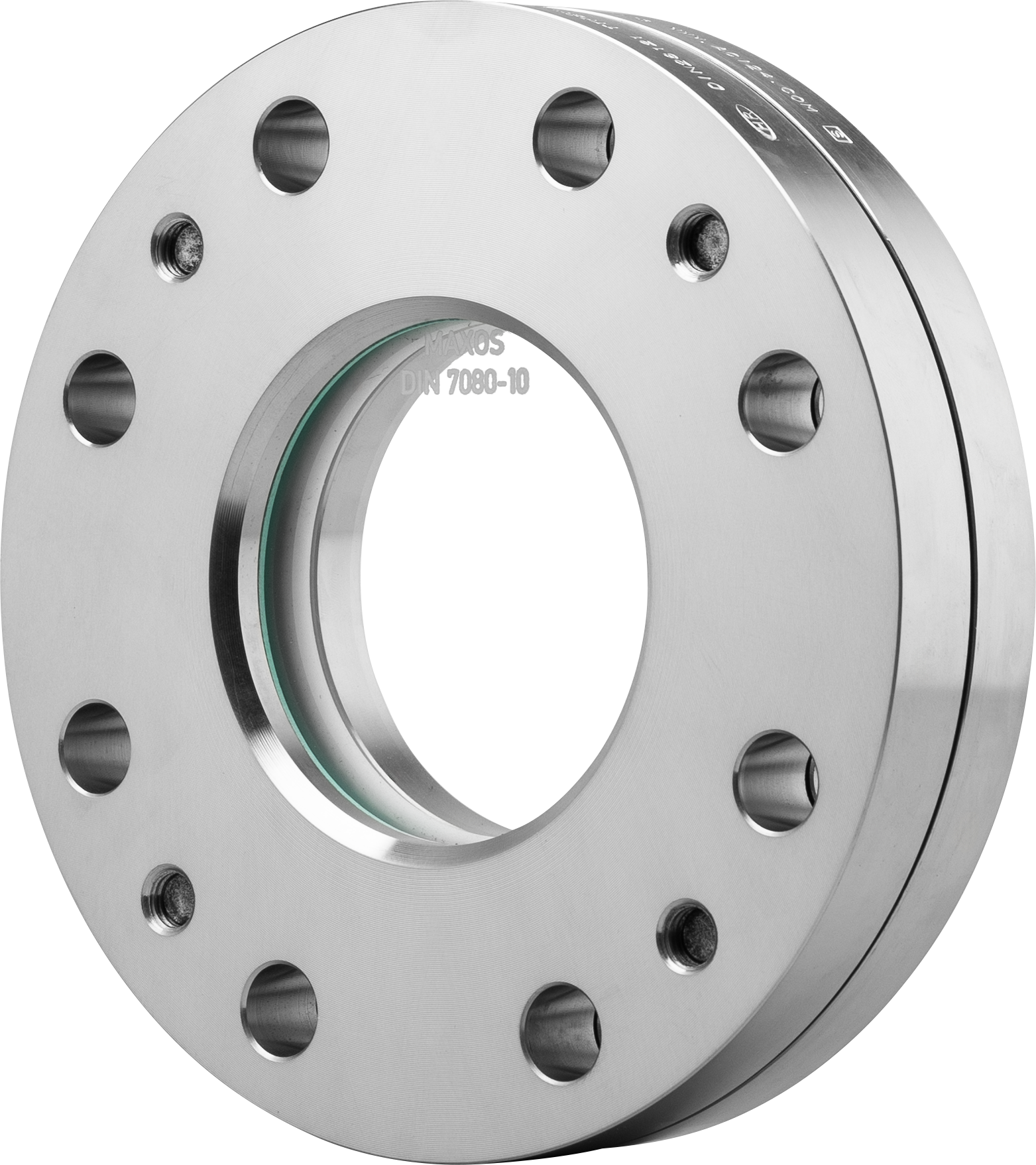

Wziernik okrągły typu 321 DIN 28121 PN 10/25 do montażu kołnierzowego

Materiały: Kołnierz podstawowy i kołnierz pokrywy: stal węglowa / 1.4541 (321) / 1.4571 (316Ti) / 1.4404 (316L) / 1.4306 (304L) / 1.4539  inne materiały na życzenie Szkło wzierne:  Szkło borokrzemowe zgodne z DIN 7080. Uszczelka:   uszczelka karbowana w osłonie PTFE (do 200 ºC) Kształt:  zbliżony do DIN 28121 Wielkość nominalna: DN40 - DN200) Ciśnienie nominalne:  max 20 bar (dla wyższych ciśnień zob. typ 322) Temperatury:  max. 200°C - dla wyższych temperatur zobacz typ 323 Uszczelki: uszczelka karbowana w osłonie PTFE zgodnie z DIN 28121 Poniżej możesz obejrzeć model 3D tego wziernika.   Nasze okrągłe wzierniki typu 321A są przykręcane do kołnierzy zgodnie z normą ASME B16.5, aby umożliwić obserwację lub oświetlenie wnętrza zbiornika. Wzierniki ACI typu 321A są wykonane zgodnie z normą DIN 28121 dla ciśnień roboczych do 20 barg. Pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i falistą uszczelką PTFE po stronie medium, zamocowany jest wziernik wykonany z chemicznie odpornego szkła borokrzemianowego MAXOS® DIN7080. Dzięki temu, że uszczelka ta jest w stanie zwarcia, części kołnierzowe wziernika leżą bezpośrednio na sobie, chroniąc w ten sposób płytkę szklaną tak skutecznie, jak to możliwe. Wizjer typu 321A jest dostarczany w stanie wstępnie zmontowanym fabrycznie i można go przykręcić bezpośrednio do kołnierza zgodnie z normą ASME B16.5 bez dodatkowych nakładów. W mało prawdopodobnym przypadku uszkodzenia wziernika podczas pracy, całe mocowanie można wymienić z niewielkim nakładem pracy. Nasze wzierniki typu 321A wykonane są z wysokiej jakości stali nierdzewnej 1.4571 (316Ti) lub 1.4404 (316L). Jako materiał szklany zastosowano sprawdzone w przemyśle szkło borokrzemianowe MAXOS® zgodne z normą DIN 7080. Uszczelnienie w układzie sił zapobiega osiadaniu uszczelek, dzięki czemu nie jest konieczne ponowne dokręcanie śrub na miejscu. Uszczelka pokryta PTFE sprawia, że wziernik typu 321A nadaje się do kontaktu z żywnością, kwasami, zasadami i większością agresywnych chemikaliów. Jeśli szkło borokrzemianowe zgodne z normą DIN 7080 nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem dla wysoce odpornego szkła borokrzemianowego, specjalnie dopasowana tarcza ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i zasadami. Podobnie jak inne szkła wziernikowe, typ 321A może być na życzenie wyposażony w wycieraczkę typu SGW, urządzenia natryskowe SVII lub oświetlenie.

Materiały: Kołnierz podstawowy i kołnierz pokrywy: 1.4404 / 1.4539 /1.4571 / 1.4541 / 2.4602 / 2.4605 / inne materiały na życzenie Szkło wzierne:  Szkło borokrzemowe zgodne z DIN 7080 lub szkło kwarcowe Uszczelki:  Materiały zależne od ciśnienia i środowiska pracy Kształt:  zestaw do przykręcenia bezpośrednio na kołnierz DIN Wielkość nominalna:  DN40 - DN100 Ciśnienie nominalne:  PN40 / PN 63 / PN100 i PN160  (wyższe ciśnienia na żądanie) Temperatury:  max. 280°C - dostępne są także wersje dla wyższych temperatur do 500°C Opcje:  dostępne są wersje z wyposażeniem dodatkowym możliwość uzyskania kwalifikacji Lloyd’a dla konstrukcji wziernika   Poniżej możesz obejrzeć model 3D tego wziernika.     Wziernik do zbiornika typu 322 do zastosowań wysokociśnieniowych to solidna armatura oparta na zasadach konstrukcyjnych określonych w normie przemysłowej DIN 28121. Dzięki znacząco wzmocnionemu kołnierzowi i zastosowaniu płyt szklanych o wymiarach wykraczających poza standardowe wymiary określone w normie DIN 7080, w przypadku typu 322 możliwe jest osiągnięcie ciśnień roboczych do 160 barg. Naprężanie szkła odbywa się podobnie jak w przypadku naszego sprawdzonego typu 322 za pomocą śrub napinających. Dzięki temu, aby uzyskać niezbędne uszczelnienie, wystarczy prawidłowo zamocować armaturę do kołnierza nośnego w instalacji. Możliwe jest również wykonanie w podwyższonych temperaturach dzięki zastosowaniu odpowiednich uszczelek i materiałów szklanych. Ze względu na wysokie ciśnienie robocze, montaż wycieraczek i urządzeń natryskowych w typie 322 jest niestety niemożliwy. Oferujemy również oświetlenie oparte na elementach LED. Jeśli szkło borokrzemowe nie spełnia Państwa wymagań podobnych do normy DIN 7080 lub jeśli same warunki procesu stanowią problem dla wysoce odpornego szkła borokrzemianowego, tarcza ochronna z miki, specjalnie dostosowana do oprawy, zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemowe przed agresywnymi chemikaliami i substancjami żrącymi.

Materiały: Kołnierz podstawowy i kołnierz pokrywy:  1.4724 / 1.4762 / 1.4828 / 1.4841 / 1.4845 / 1.4571 / 2.4605 Szkło wzierne:  Szkło kwarcowe lub szkło szafirowe Uszczelki: Kompozytowe uszczelki grafitowe Kształt:  zestaw do przykręcenia bezpośrednio na kołnierz DIN EN 1092 lub ASME Wielkość nominalna: DN40 - DN200 Ciśnienie nominalne:  PN10 (wyższe ciśnienia na żądanie) Temperatury: max. 400°C - dostępne są także wersje dla wyższych temperatur do 1000°C Opcej: dostępne są wersje z wyposażeniem dodatkowym. Wziernik ACI typu 323 to odmiana wziernika typu 321, przeznaczona do rozszerzonego zakresu zastosowań, szczególnie w wyższych temperaturach. Służą do obserwacji i oświetlania wnętrza szczelnych zbiorników (kontenerów, kotłów, zbiorników, silosów itp.). Uszczelki faliste z powłoką PTFE, stosowane zazwyczaj w wzierniku typu 321, nie nadają się już do pracy w temperaturach powyżej 200°C. Aby wyeliminować tę wadę, w wzierniku typu 323 stosujemy wysokiej jakości uszczelki z kompozytu grafitowego, dzięki czemu zakres roboczy płyt ze szkła borokrzemianowego zgodnie z normą DIN 7080 może być w pełni wykorzystany do 280°C, a nawet 320°C z osłoną mikową. Nawet w temperaturach powyżej wartości granicznych określonych w normie DIN 7080, wziernik typu 323 można bez problemu stosować z niehartowanymi płytami ze szkła borokrzemianowego do 400°C. W przypadku wyższych temperatur prosimy o kontakt. Dzięki uszczelnieniu w boczniku siłowym, typ 323 oferuje te same korzyści, co nasz sprawdzony typ 321. Również w tym przypadku płytka szklana jest najlepiej chroniona na całym obwodzie, a złączka może być łatwo zamontowana lub wymieniona jako pojedynczy element. Złączka jest w pełni zmontowana w fabryce i na życzenie może zostać przetestowana pod kątem wytrzymałości na ciśnienie i szczelności, dzięki czemu mogą Państwo w 100% polegać na naszej jakości. Podobnie jak typ 321, typ 323 może być również na życzenie dostarczony z oświetleniem LED.
