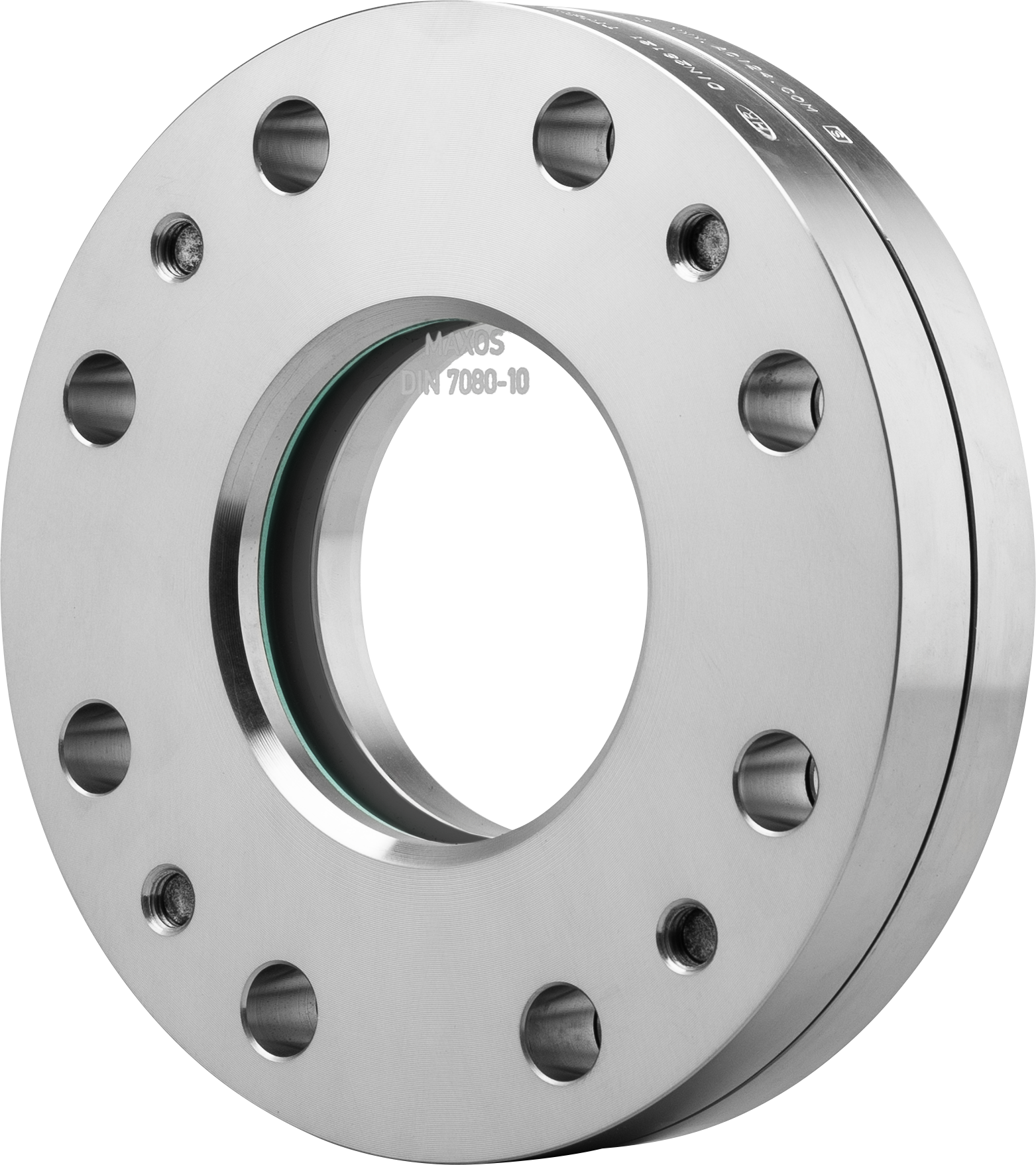

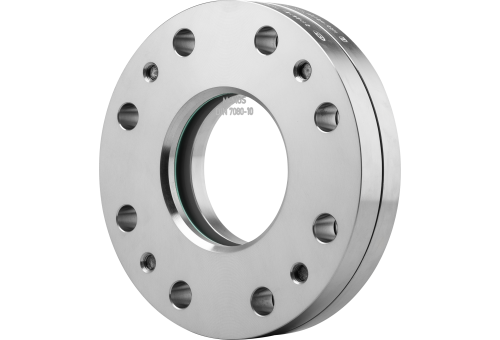

Wziernik okragły typu 322 PN 40/160 do montażu kołnierzowego, zgodnie z normą DIN 28121

Materiały: Kołnierz podstawowy i kołnierz pokrywy: stal węglowa / 1.4571 / 1.4539 / 1.4541 / 1.4404 / 2.4602 / 2.4605 Szkło wzierne:  Szkło borokrzemowe zgodne z DIN 7080 lub wg projektu Uszczelki:  Uszczelki płaskie z materiałów zależnych od ciśnienia i środowiska pracy Kształt:  zestaw do przykręcenia bezpośrednio na kołnierz ANSI ASME 16.5 Wielkość nominalna:  1 1/2" to 4 " zgodnie z  ASME B 16.5 Ciśnienie nominalne:  Zależnie od klasy i NPS Temperatury:  max. 280°C - dostępne są także wersje dla wyższych temperatur do 500°C Opcje:  dostępne są wersje z wyposażeniem dodatkowym   Armatura wziernikowa typu 322A do zastosowań wysokociśnieniowych to solidna armatura oparta na zasadach konstrukcyjnych określonych w normie przemysłowej DIN 28121. Dzięki znacząco wzmocnionemu kołnierzowi i zastosowaniu płyt szklanych o wymiarach wykraczających poza standardowe wymiary określone w normie DIN 7080, jesteśmy w stanie osiągnąć ciśnienia robocze do 250 barg. Napinanie szkła odbywa się podobnie jak w przypadku naszego sprawdzonego typu 322A za pomocą śrub napinających. Dzięki temu armatura wystarczy prawidłowo zamocować do kołnierza nośnego w instalacji, aby uzyskać niezbędne uszczelnienie. Możliwość zastosowania w podwyższonych temperaturach jest również możliwa dzięki zastosowaniu odpowiednich uszczelek i materiałów szklanych. Ze względu na wysokie ciśnienie robocze, montaż wycieraczek i urządzeń natryskowych w typie 322A jest niestety niemożliwy. Oferujemy również oświetlenie oparte na źródłach światła LED. Jeśli szkło borokrzemianowe zgodne z normą DIN 7080 nie spełnia Państwa wymagań lub jeśli warunki procesu produkcyjnego stanowią problem dla wysoce odpornej płyty ze szkła borokrzemianowego, specjalna tarcza ochronna z miki, specjalnie dostosowana do montażu, zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i ługami.

Materiały: Kołnierz podstawowy i kołnierz pokrywy: 1.4404 / 1.4539 /1.4571 / 1.4541 / 2.4602 / 2.4605 / inne materiały na życzenie Szkło wzierne:  Szkło borokrzemowe zgodne z DIN 7080. Kształt:  DIN 28121 Wielkość nominalna:  DN40 - DN200 Ciśnienie nominalne:  PN10 lub PN 25 (dla wyższych ciśnień zob. typ 322) Temperatury:  max. 200°C - dla wyższych temperatur zobacz typ 323 Uszczelki: PTFE - dołączona uszczelka elastyczna   Poniżej możesz obejrzeć model 3D tego wziernika.   Nasze okrągłe wzierniki zbiornikowe typu 321 przykręcane są do kołnierzy zgodnie z normą DIN EN 1092-1, aby umożliwić obserwację lub oświetlenie wnętrza zbiornika. Wzierniki zbiornikowe ACI typu 321 są zaprojektowane zgodnie z normą DIN 28121 do ciśnień roboczych do 10 lub 25 barg. Wziernik wykonany z chemicznie odpornego szkła borokrzemianowego DIN 7080 jest zaciskany pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelką pierścieniową z powłoką PTFE po stronie medium. Ponieważ uszczelka ta znajduje się w elemencie uszczelniającym, części kołnierzowe wziernika są ustawione względem siebie w jednej linii, co maksymalnie chroni płytkę szklaną. Wizjer typu 321 jest dostarczany w stanie wstępnie zmontowanym fabrycznie i można go zamontować bezpośrednio na kołnierzu zgodnie z normą DIN EN 1092-1 bez dodatkowych nakładów. W mało prawdopodobnym przypadku uszkodzenia wziernika podczas pracy, cała armatura może zostać wymieniona z niewielkim nakładem pracy. Nasze wzierniki zbiornikowe typu 321 wykonane są z wysokiej jakości stali nierdzewnej 1.4571 (316Ti) lub 1.4404 (316L). Zastosowanym materiałem szklanym jest sprawdzone w przemyśle szkło borokrzemianowe MAXOS® zgodne z normą DIN 7080. Uszczelnienie w elemencie uszczelniającym zapobiega osiadaniu uszczelek, dzięki czemu nie jest konieczne dokręcanie śrub na miejscu. Uszczelka pokryta PTFE sprawia, że wziernik zbiornikowy typu 321 nadaje się do kontaktu z żywnością, kwasami, zasadami i większością agresywnych chemikaliów. Jeśli szkło borokrzemianowe zgodne z normą DIN 7080 nie spełnia Państwa wymagań lub same warunki procesu stanowią problem dla tego wysoce odpornego szkła borokrzemianowego, specjalna osłona z miki zapewnia dodatkową ochronę przed temperaturą i parą. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i zasadami. Podobnie jak inne osprzęty wziernikowe, typ 321 może być na życzenie wyposażony w wycieraczkę wziernika typu SGW, urządzenia natryskowe SVII lub oświetlenie.

Materiały: Kołnierz podstawowy i kołnierz pokrywy:  1.4724 / 1.4762 / 1.4828 / 1.4841 / 1.4845 / 1.4571 / 2.4605 Szkło wzierne:  Szkło kwarcowe lub szkło szafirowe Uszczelki: Kompozytowe uszczelki grafitowe Kształt:  zestaw do przykręcenia bezpośrednio na kołnierz DIN EN 1092 lub ASME Wielkość nominalna: DN40 - DN200 Ciśnienie nominalne:  PN10 (wyższe ciśnienia na żądanie) Temperatury: max. 400°C - dostępne są także wersje dla wyższych temperatur do 1000°C Opcej: dostępne są wersje z wyposażeniem dodatkowym. Wziernik ACI typu 323 to odmiana wziernika typu 321, przeznaczona do rozszerzonego zakresu zastosowań, szczególnie w wyższych temperaturach. Służą do obserwacji i oświetlania wnętrza szczelnych zbiorników (kontenerów, kotłów, zbiorników, silosów itp.). Uszczelki faliste z powłoką PTFE, stosowane zazwyczaj w wzierniku typu 321, nie nadają się już do pracy w temperaturach powyżej 200°C. Aby wyeliminować tę wadę, w wzierniku typu 323 stosujemy wysokiej jakości uszczelki z kompozytu grafitowego, dzięki czemu zakres roboczy płyt ze szkła borokrzemianowego zgodnie z normą DIN 7080 może być w pełni wykorzystany do 280°C, a nawet 320°C z osłoną mikową. Nawet w temperaturach powyżej wartości granicznych określonych w normie DIN 7080, wziernik typu 323 można bez problemu stosować z niehartowanymi płytami ze szkła borokrzemianowego do 400°C. W przypadku wyższych temperatur prosimy o kontakt. Dzięki uszczelnieniu w boczniku siłowym, typ 323 oferuje te same korzyści, co nasz sprawdzony typ 321. Również w tym przypadku płytka szklana jest najlepiej chroniona na całym obwodzie, a złączka może być łatwo zamontowana lub wymieniona jako pojedynczy element. Złączka jest w pełni zmontowana w fabryce i na życzenie może zostać przetestowana pod kątem wytrzymałości na ciśnienie i szczelności, dzięki czemu mogą Państwo w 100% polegać na naszej jakości. Podobnie jak typ 321, typ 323 może być również na życzenie dostarczony z oświetleniem LED.
