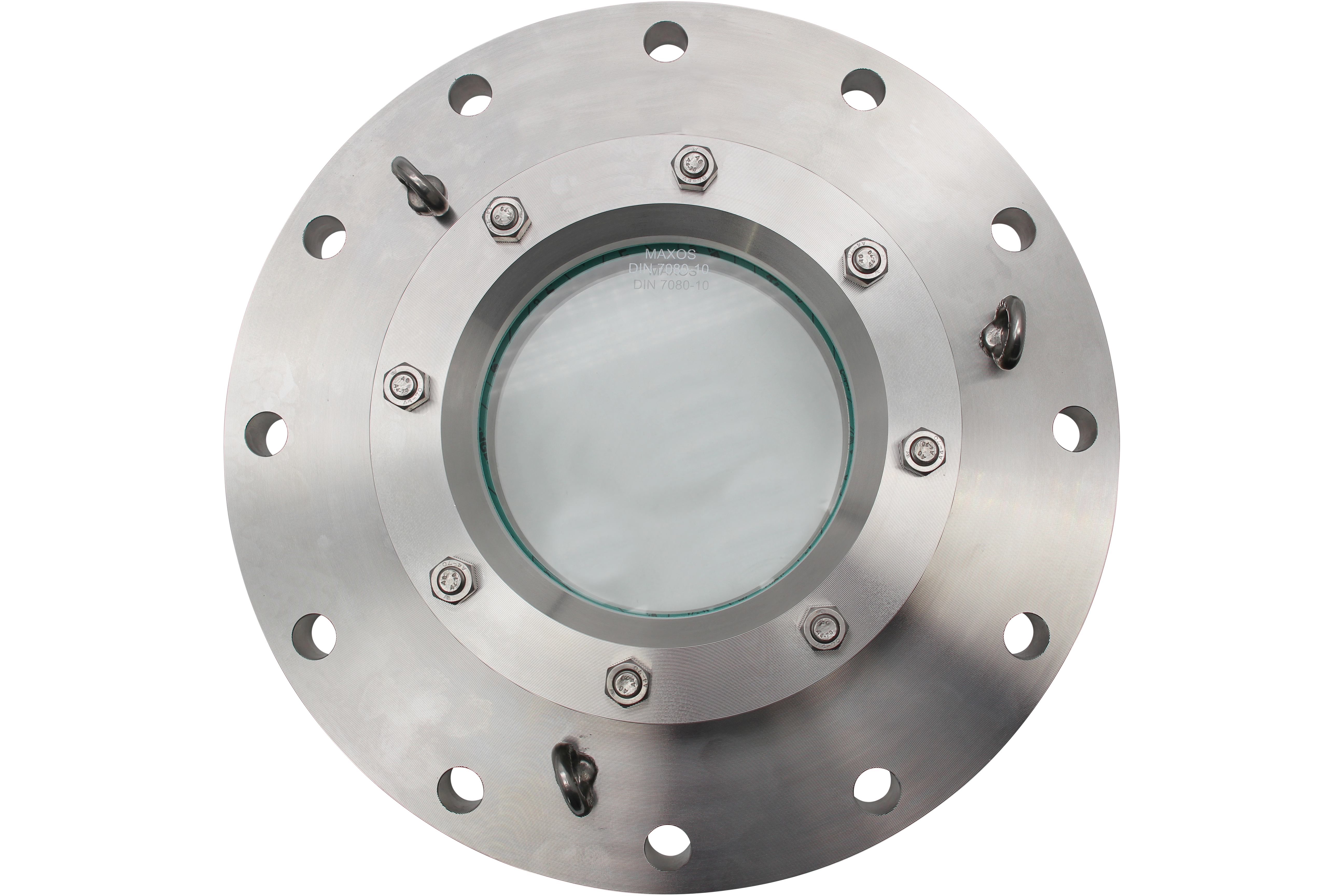

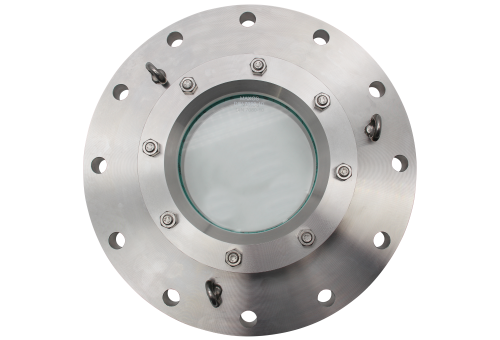

Wziernik włazowy typ 325 PN 6/10/16 montaż kołnierzowy zgodnie z normą DIN EN 1092-1

Materiał: Kołnierz podstawowy i kołnierz pokrywy: 1.4571 (standard fabryczny) Szkło wzierne:  szkło borokrzemowe zgodne z DIN 7080 szkło sodowo-wapniowe zgodne z  DIN 8902 Uszczelki:  Klingersil lub zgodnie z wymogami Śruby:   A4-70 Kształt:  zbliżony do  DIN 28120 ale do zastosowań bezciśnieniowych Wielkość nominalna: DN50 - DN200 Ciśnienie nominalne: PN 0 - dla zastosowań bezciśnieiowych Temperatury:  ze szkłem sodowo-wapniowym:  max. 150 ° C ze szkłem borokrzemowym:  max. 280 ° C Opcje: Możliwe są wersje opcjonalne. Informacje o produkcie Nasze okrągłe wzierniki typu 317 (PN 0) są przyspawane do lub w ścianę kontenera, aby umożliwić obserwację lub oświetlenie wnętrza zbiornika. Wzierniki ACI typu 317 zostały zaprojektowane, zgodnie z normą DIN 28120, jako lekka wersja do pracy bezciśnieniowej. Wziernik wykonany z chemicznie odpornego szkła borokrzemianowego DIN 7080 (lub zgodnie z wymaganiami klienta) jest zaciskany pomiędzy dwoma wysokiej jakości kołnierzami ze stali nierdzewnej i uszczelkami o sprawdzonej jakości. Wizjer typu 317, w przeciwieństwie do typów 318 i 320, nie jest zaprojektowany jako konstrukcja utrzymująca ciśnienie, lecz jako zwykły wziernik. Dzięki temu wziernik typu 317 jest znacznie lżejszy i bardziej płaski niż inne dostępne na rynku wzierniki. Pomimo niższych wymagań, nasze wzierniki typu 317 są wykonane z tej samej wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Jako materiał szklany zastosowano sprawdzone w przemyśle szkło borokrzemianowe zgodne z normą DIN 7080 (lub zgodnie z wymaganiami klienta). Uszczelnienie armatury odbywa się za pomocą uszczelek płaskich, dostosowanych do Państwa potrzeb, z szerokiej gamy materiałów. Oprócz standardowych uszczelnień z włókien, dostępne są również bardziej wymagające materiały, takie jak PTFE (teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych markowych uszczelnień. Jeśli maksymalna temperatura pracy szkła borokrzemianowego zgodna z normą DIN 7080 nie spełnia Państwa wymagań lub jeśli warunki procesu stanowią problem nawet dla wysoce odpornego szkła borokrzemianowego, specjalnie zaprojektowana do armatury osłona ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą wodną. Powłoki FEP lub Halar® dodatkowo chronią szkło borokrzemianowe przed agresywnymi chemikaliami i alkaliami. Podobnie jak inne armatury wziernikowe, typ 317 może być na życzenie wyposażony w wycieraczkę typu SGW, urządzenia natryskowe SVIII lub lampy.

Materiał: Kołnierz podstawowy i kołnierz pokrywy: RSt 37-2, H II, C 22.8, P250GH, P265GH, 1.4306 (F304L), 1.4404 (F316L), 1.4462 Duplex (F51), 14539 (Alloy 904 L), 1.4541 (F321) , 1.4571 (F316Ti) lub zgodnie ze specyfikacją klienta Szkło wzierne: szkło borokrzemowe zgodne z DIN 7080 szkło sodowo-wapniowe zgodne z  DIN 8902 Uszczelki:  Klingersil lub zgodnie z wymogami Śruby:  A4-70 Kształt:  zgodnie z DIN 28120 Wielkość nominalna:  DN25 - DN250 Ciśnienie nominalne:  PN 10/16  (w zależności od wielkości i użytych materiałów) Temperatury: ze szkłem sodowo-wapniowym:  max. 150 ° C  ze szkłem borokrzemowym:  max. 280 ° C  ze szkłem borokrzemowym i osłoną mikową: do 320 ° C Wyższe temperatury pracy na życzenie Opcje:  Możliwe są wersje opcjonalne.     Rozwiązania specjalne / opcje: wycieraczki SWI lub SWII dysza rozpylająca (spryskiwacz) SV1 podwójne szkło podwójne szkło z elementem grzejnym dla przypadku świateł LED lub halogenowych dostępna jest certyfikacja ATEX z powłoką ochronną, wariant B według DIN 28120 z uszczelką typu O-Ring wersja wysokotemperaturowa ze szkłem kwarcowym osłona z pleksiglasu zabezpieczająca przed uderzeniem inne konstrukcje specjalne dostępne na życzenie   DN Da Di h1 h2 s kg Nm 25 115 48 16 25 10 2,9 30 40 150 65 16 30 12 5,0 55 50 165 80 16 30 15 6,0 55 80 200 100 20 30 20 10,3 55 100 220 125 22 30 25 11,5 55 125 250 150 25 30 25 15,2 64 150 285 175 30 36 30 23,5 107 200[1] 340 225 35 36 30 30,7 125 250[1](podobny do DIN) 395 280 40 40 45 44,6 107   [1] tylko dla PN 10   Poniżej możesz obejrzeć model 3D tego wziernika . Opis skrócony - wziernik okrągły typu 320 zgodny z DIN28120 Wziernik okrągły typu 320 produkowany jest w pełni zgodnie z zasadami określonymi w normie DIN28120 i nadaje się do ciśnienia roboczego PN10 lub PN16. Ze względu na zgodność z DIN28120 wziernik typu 320 może być instalowany jako część istniejących instalacji zgodnych z DIN 28120. Wziernik ten spełnia wszystkie standardowe wymagania, w tym pełną kompatybilność dla próżni i ciśnienia roboczego do 16 bar. Temperatura pracy wziernika typu 320 wynosi do 280 °C. Jeśli dodana zostanie osłona z miki, możliwa jest bezpieczna praca w temperaturze do 300 ° C! Osłony mikowe stanowią opcjonalne wyposażenie wziernika. Rozszerzając definicje DIN 28120, możemy zaoferować typ 320 ze specjalnym wymiarowaniem szkieł o średnicy DN250 i większych, a także wzierniki ze szkłem kwarcowym przystosowane do pracy w wysokiej temperaturze wraz z odpowiednimi uszczelkami. Chociaż te warianty nie są wymienione w standardowych dokumentach, projektowanie i wytwarzanie są ściśle zgodne z przepisami zawartymi w normach DIN 28120 i DIN 7080, więc można w pełni zaufać podanym warunkom eksploatacji. Podobnie jak w przypadku wszystkich naszych okrągłych wzierników do zbiorników, wziernik typ 320 jest opcjonalnie dostępny ze spryskiwaczami  SVI, wycieraczkami typu SWI lub typu SWII (z giętkim trzonem) oraz lampami LED lub halogenowymi.
