Typ 327 - DIN11851/EN10357

OPIS PRODUKTU Dane techniczne Wideo

Typ 327 - DIN11851/EN10357

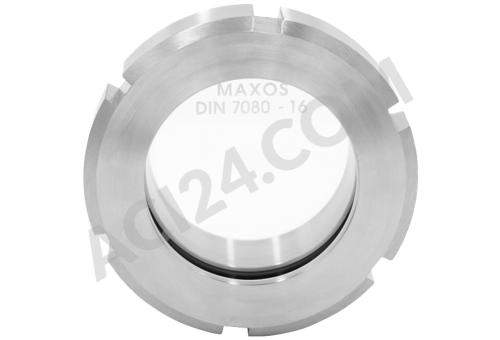

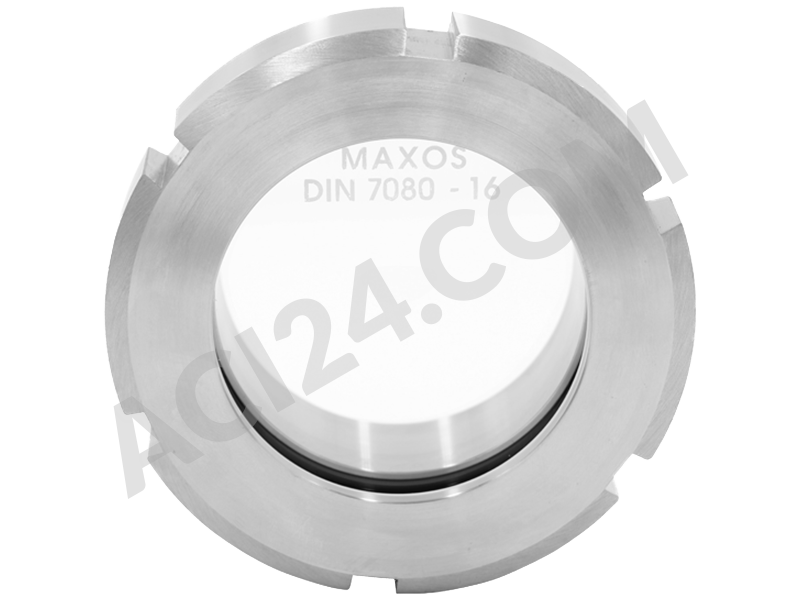

Wziernik przykręcany DIN 11851 / EN 10357 (czasami oznaczany jako wziernik typu MV) przeznaczony do przykręcenia do nagwintowanego króćca wspawanego w ścianę pojemnika (zbiornika). Kompletny, ze szklanym wziernikiem, uszczelkami i nakrętką.

Zastosowanie:

Wzierniki przykręcane służą do monitorowania procesów w kotłach, zbiornikach i rurach. Często są wykorzystywane w przemyśle spożywczym, mleczarskim, browarniczym i farmaceutycznym. Ze względu na wysoką tolerancję temperatury możliwa jest ich sterylizacja.


Opis skrócony - wziernik przykręcany typu 327 zgodny z DIN11851 / EN10357 (MV)

Wziernik przykręcany typu 327, jest oparty na normie EN 10357 (wcześniej DIN 11851) dotyczącej armatury do kontaktu z żywnością, do zastosowań medycznych i w innych gałęziach przemysłu o wysokich wymaganiach higienicznych. Przez niektórych producentów wziernik oznaczany jako typu MV.

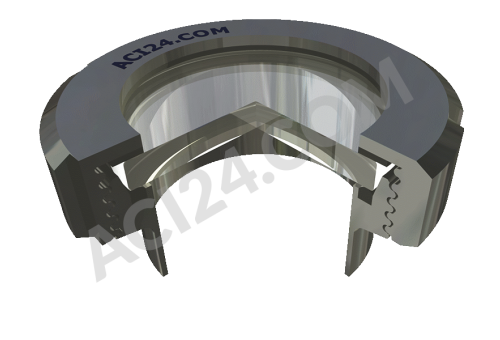

Kołnierz bazowy wziernika typu 327 jest zgodny z DIN 11850 lub EN 10357 i tworzy mocne, szczelne połączenie z główną instalacją. Wizjer ze szkła borokrzemowego  (DIN 7080) jest uszczelniony po stronie procesowej za pomocą specjalnej uszczelki pierścieniowej przeznaczonej do kontaktu z żywnością. Uszczelnienie to może być wykonane z PTFE, NBR lub FKM. Gwintowana nakrętka pokrywy zapewnia niezbędną siłę zamknięcia.

Wymiana części jest możliwa w każdej chwili przy minimalnym przestoju i bez specjalnych narzędzi. Aby uzyskać więcej szczegółów technicznych przeczytaj dane techniczne.



Materiały:

Kołnierz do wspawania i kołnierz przykręcany:

  • WN 1.4404 lub 1.4301

Wizjer szklany:

  • szkło borokrzemowe ( 220°C max.)
  • szkło sodowo-wapniowe  (150°C max.)

Uszczelki:

  • NBR / Silicone / Viton / EPDM / PTFE

Kształt:

  •  Zbliżony do DIN 11851

Wielkość nominalna:

  • DN50-DN200

Ciśnienie robocze:

  • ciśnienie robocze: max. 10 barów,
  • ciśnienie robocze z wycieraczką SWI: max. 6 barów,
  • podciśnienie: max. 1,3 mbar

Temperatury:

  •  ze szkłem borokrzemowym:  max. 220 ° C

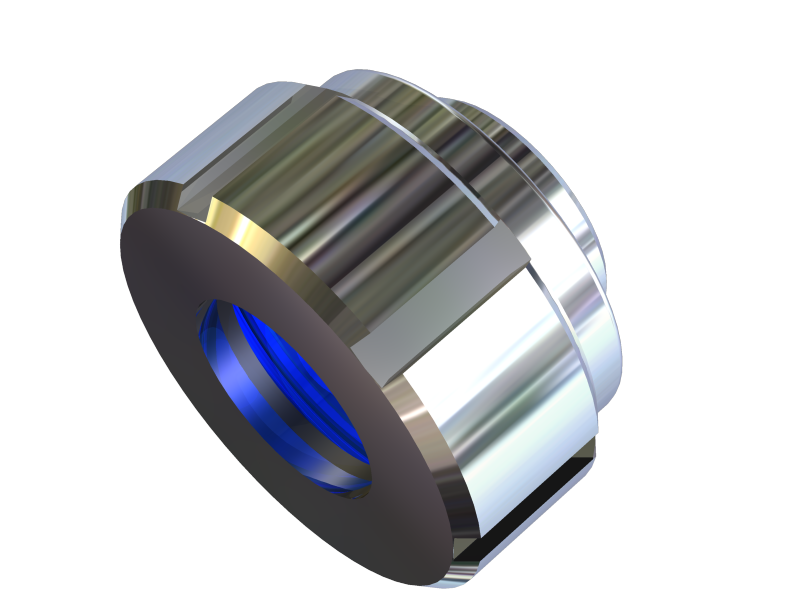

Poniżej możesz obejrzeć modele 3D tego wziernika.



Sight glass fitting Type 327 – ACI Industriearmaturen GmbH / 44
