Typ 336 - PN6

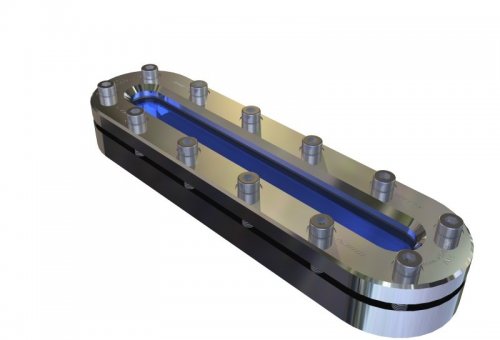

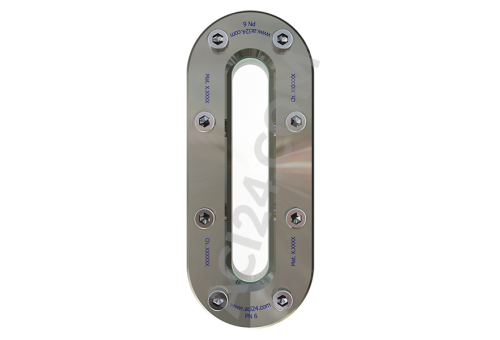

Opis skrócony - wziernik owalny typu 336

Wziernik typu 336 ze względu na swoją geometrię może być stosowany nie tylko do obserwacji procesów, ale także jako wskaźnik poziomu napełnienia zbiornika (kotła, reaktora).

Jako materiał na szkło wzierne używamy szkła borokrzemowego,  sprawdzonego w przemyśle, ale na życzenie możemy również dostarczyć wysokiej jakości materiały, takie jak szkło kwarcowe lub szafirowe dla bardzo wymagających zastosowań (wysoka temperatura). Szkło borokrzemowe jest  odporne na większość kwasów. Jeśli występują silne media alkaliczne, możliwe jest użycie osłony mikowej w celu ochrony powierzchni szkła. Alternatywnie stosujemy również warstwy ochronne z folii KEL-F, FEP lub PTFE.

Jako materiał uszczelniający używamy wysokiej jakości płaskich uszczelek ze sprawdzonego surowca. Na przykład dla wielu zastosowań używamy wytrzymałych i ekonomicznych uszczelek z włókna aramidowego C4400 firmy Klinger. Dla trudniejszych warunków chemicznych i termicznych zalecamy Novaphit MST firmy Frenzelit i porównywalne materiały z grafitu. Miękkie uszczelki z silikonu, EPDM lub NBR są również częścią naszego asortymentu. W przypadku zastosowań spożywczych i mediów bardzo agresywnych, dobierzemy indywidualnie uszczelki z czystego lub eksandowanego PTFE, PTFE z wkładkami (szklane włókna) lub specjalne uszczelki Garlock, Gylon.

Jako materiał na ramki wziernika można wybrać wysokiej jakości gatunki stali węglowej i stali nierdzewnej, przeznaczone dla urządzeń ciśnieniowych i przetestowane zgodnie z wszelkimi aktualnymi standardami. Oprócz standardowych gatunków stali, takich jak S235 lub stal nierdzewna 1.4571 lub 1.4541, używamy również stopu 1.4404, który jest często używany na arenie międzynarodowej. Na życzenie możemy zastosować również wysokowydajne stopy, takie jak stal Hastelloy lub duplex.



Materiał:

Ramka dolna i ramka górna:

  • 1.4571, 1.4404, 1.4435, 1.4462, 1.4539, 1.4541, 2.4602, 2.4610, P265GH, Alloy , Super Duplex

Szkło wzierne:

  • Szkło borokrzemowe wg DIN 7081
  • Szkło sodowo-wapniowe wg DIN 8903

Uszczelki:

  • typowe uszczelnienia wysokiej jakości (np. aramidowe)  (Dostępne są także inne materiały)

Śruby:

  • DIN 912, A4-70 lub materiały specjalne

Kształt:

  •  Wziernik owalny do wizualnej kontroli poziomu płynów w zbiornikach, kotłach i silosach

Wielkość nominalna:

  •  rozmiar od 250 mm do 670 mm

Ciśnienie nominalne:

  •  Dla ciśnień roboczych do max. 6 barów (wersja próżniowa na zamówienie)



Długość całkowita Wziernik KG
250 180 5,7
310 240 7,0
370 300 8,4
430 360 10,2
490 420 11,0
550 480 12,4
610 400 13,7
670 600 15,1



Temperatury:

  • Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki
  • Wyższe temperatury pracy na życzenie

Wybór uszczelek:

  • PTFE (200°C)
  • FKM (200°C)
  • NBR (100°C)
  • C4400 (150°C)
  • Silicone (200°C)
  • EPDM (140°C)
  • Graphite (280°C)

Opcje:

  • Możliwe są wersje opcjonalne
  • Konstrukcja z kwalifikacją Lloyd’a

Poniżej możesz obejrzeć model 3D tego wziernika

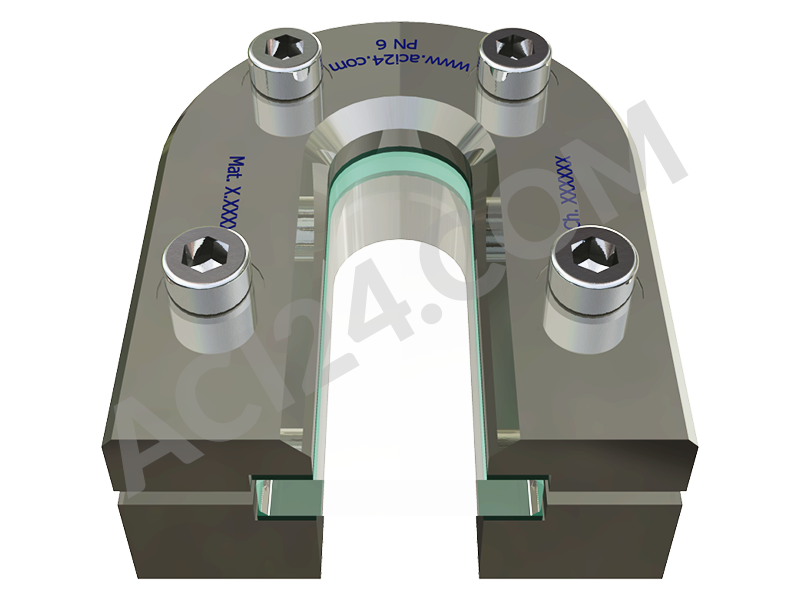

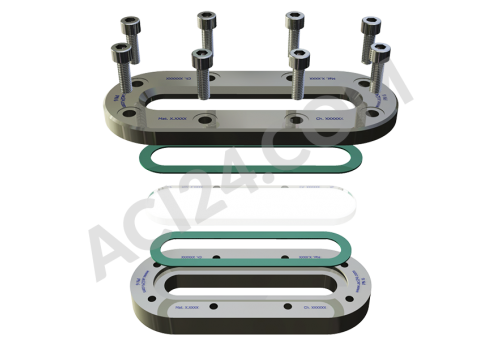

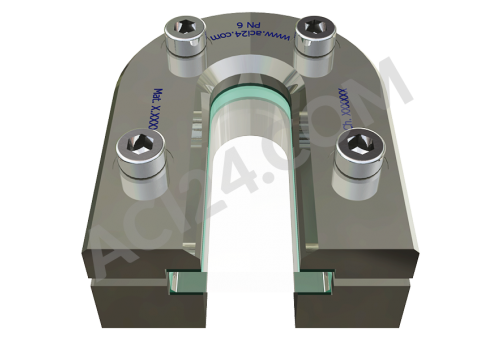

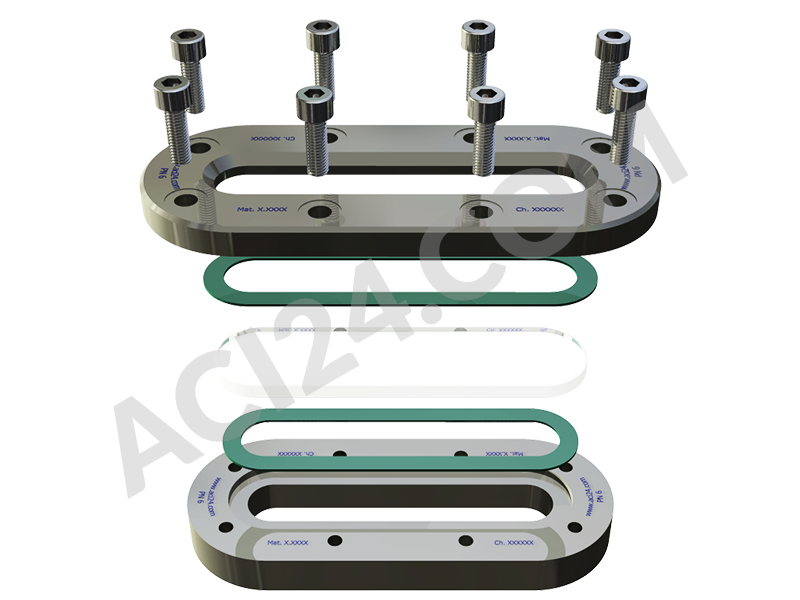

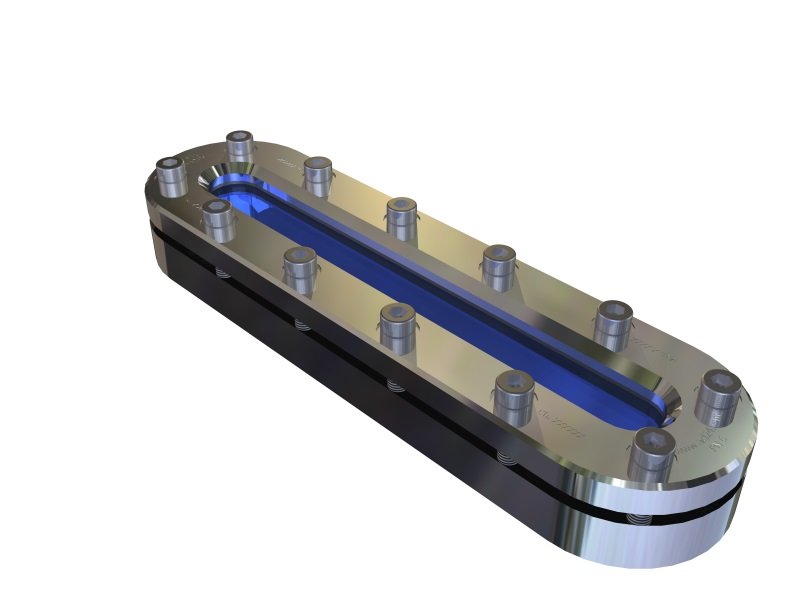

ACI Oval Sight Glass Type 336 / 50
