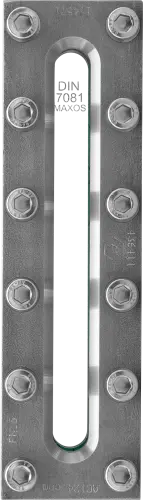

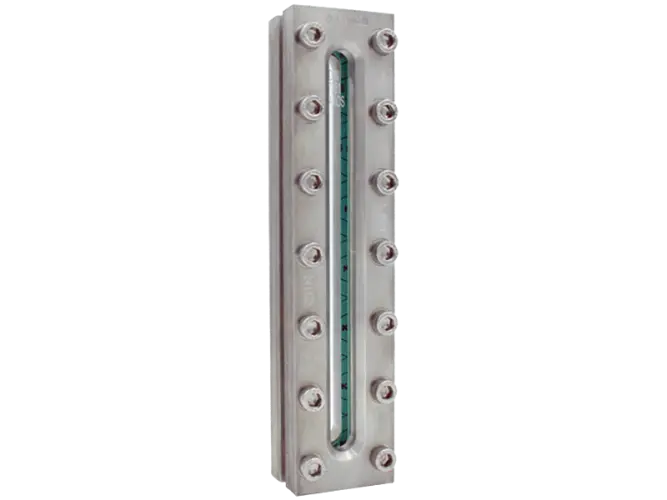

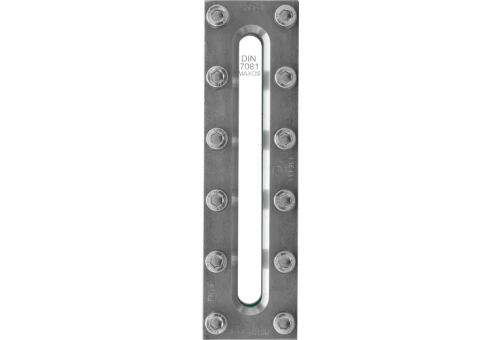

Szkła płynowskazowe transparentne
Oferowane przez nas szkła transparentne spełniają warunki następujących norm:
ÖNORM M 7354 (norma austriacka)
DIN 7081 (norma niemiecka)
JIS B 8211 (norma japońska)
ÖMV-Spez. H 2009 (norma zakładowa austriackiego koncernu petrochemicznego ÖMV-AG, Wiedeń)
MIL-G-16356 D (przepisy marynarki wojennej Stanów Zjednoczonych)
Esso Eng. Spec. 123 (Esso Research & Engineering Co. - New Jersey)
S.O.D. Spec. 123 (Standard Oil Development Company - New Jersey)
BS 3463 (norma brytyjska)
Dostarczamy także szkła nietypowe: wyprodukowane wg indywidualnych wymagań technicznych klientów, o niestandardowych wymiarach i o nietypowych kształtach.
Więcej informacji o sposobie instalacji osłon mikowych na szkłach transparentnych umieszczono w zakładce Instrukcja obsługi płynowskazów transparentnych na stronie o płynowskazach transparentnych.
Uwaga: szkło oferujemy w kompletach z uszczelkami i miką.
Typ A
Typ B
Typ H
Typ TA 28 3)
[bar]
[°C]
[bar]
[°C]
[bar]
[°C]
[bar]
[°C]
Dla czynników nie oddziałujących agresywnie na szkło np. olejów, węglowodorów itp.
240
120
290
120
340
120
-
-
160
400
800
400
230
400
-
-
0 - 10
430
0 - 10
430
0 - 10
430
-
-
Dla czynników agresywnie oddziałujących na szkło np. pary nasyconej, gorącej wody, ługów
35 1)
243
35 1)
243
42 1)
253
120 2)
324
70
300
85
300
85
300
180
356
1) Na parę o ciśnieniu powyżej 35 bar zaleca się stosowanie osłon z miki2) Na parę o ciśnieniu powyżej 120 bar dopuszcza się stosowanie wyłącznie szkieł TA-28-I3) Szkła typu TA 28 można stosować wyłącznie z osłonami z miki.
Wymiary:
Wielkość
TYP A
TYP B
TYP H
TYP TA 28
L
W
H
L
W
H
L
W
H
L
W
H
I
115
30
17
115
34
17
-
-
-
113
27,6
16,8
II
140
30
17
140
34
17
140
34
22
-
-
-
III
165
30
17
165
34
17
165
34
22
163
27,6
16,8
IV
190
30
17
190
34
17
190
34
22
188
27,6
16,8
V
220
30
17
220
34
17
220
34
22
218
27,6
16,8
VI
250
30
17
250
34
17
250
34
22
248
27,6
16,8
VII
280
30
17
280
34
17
280
34
22
278
27,6
16,8
VIII
320
30
17
320
34
17
320
34
22
318
27,6
16,8
IX
340
30
17
340
34
17
340
34
22
338
27,6
16,8
X
-
-
-
370
34
17
-
-
-
-
-
-
Uwaga: szkło oferujemy w kompletach z uszczelkami i miką.
Jeśli potrzebne są inne wymiary - prosimy o kontakt.
Oferujemy szkła płynowskazowe uznanych marek, takie jak Maxos, Spectraglass, Klinger z wysokojakościowego szkła borokrzemowego (typu „ekstra twarde”) lub aluminosilikatowego. Szkło w procesie produkcji poddawane jest dwustronnemu polerowaniu i hartowaniu. Dzięki temu uzyskuje się wyroby charakteryzujące się dużą wytrzymałością mechaniczną oraz wysoką odpornością na działanie ługów, kwasów i kondensatów. Prowadzona jest dokładna kontrola przejrzystości oraz wymiarów produkowanych szkieł.
Transparentne (gładkie) szkła płynowskazowe używane są do odczytu bezpośredniego lub z zastosowaniem telewizji przemysłowej. Mogą być (typ TA 28) stosowane do 180 bar/356°C dla czynników agresywnie oddziałujących na szkło (np. para nasycona, gorąca woda, ługi) i do 300 bar/400°C dla innych czynników. Szkła te muszą być chronione od strony medium przez osłonę z miki. Osłony mikowe są szczególnie zalecane dla środowisk skażonych, lepkich i silnie korozyjnych. Wzrost pH medium powyżej 7.2 oraz wysoka temperatura powodują silną erozję szkła - osłony mikowe w znacznej mierze eliminują to zjawisko. Więcej o zjawisku erozji szkieł płynowskazowych piszemy tutaj.
W zależności od szerokości i grubości wyróżnia się cztery podstawowe typy transparentnych szkieł płynowskazowych:
typ A - szerokość 30 mm, grubość 17 mm
typ B - szerokość 34 mm, grubość 17 mm
typ H - szerokość 34 mm, grubość 22 mm
typ TA 28 - szerokość 27,6 mm, grubość 16,8 mm
Oprócz tego czasami spotyka się także:
typ C - szerokość 20 mm, grubość 12 mm
typ D - szerokość 25 mm, grubość 15 mm
Transparentne szkła płynowskazowe dostarczamy w kompletach z uszczelkami i osłonami z miki.
W skład kompletu wchodzą:
pudełko
komplet podkładek
uszczelka
osłona mikowa od strony medium
osłona mikowa od strony obserwacji(z otworem Φ ok. 1 mm)
instrukcja montażu
We wszystkich zestawach TA-28 podkładka miękka i podkładka ochronna wykonywane są z folii grafitowej. Dla zestawów TA-28-I uszczelka wykonana jest z laminatu grafitowego KlingerGraphite typu SLS (zob. opis tutaj), a dla zestawów TA-28-III .. TA-28-IX z laminatu grafitowego KlingerGraphite typu PSM (zob. opis tutaj).
W zestawach typu A, B, H podkładki wykonywane są z materiału KlingerSil C-4430 (zob. opis tutaj), a uszczelki z laminatu grafitowego KlingerGraphite typu SLS (zob. opis tutaj).
Warto wiedzieć, że zadaniem osłony mikowej instalowanej na zewnątrz (tj. po stronie patrzącego) jest zmniejszenie szoku termicznego, na jaki narażone jest szkło wzierne, pracujące z jednej strony w środowisku o wysokiej temperaturze (para, gorąca woda), a z drugiej, z niską (pokojową) temperaturą otoczenia. Zewnętrzna osłona mikowa przyczynia się do dłuższej bezawaryjnej pracy zestawu. Otwór wykonany w tej osłonie zabezpiecza przed pozostaniem wilgoci pomiędzy szkłem a miką podczas montowania zestawu, a także wyrównuje ciśnienie pod i nad osłoną w trakcie normalnej eksploatacji.
pudełko:
komplet elementów:
instrukcja montażu:
Szkła transparentne
Transparentne, płynowskazowe wyroby szklane z Continental Trade cieszą się popularnością w różnych branżach, które wymagają wizualnego monitorowania procesów technologicznych. Za wytwarzanie transparentnego szkła odpowiadają wiodący producenci, tacy jak Klinger, Maxos i Spectraglass, dzięki czemu produkty odznaczają się najwyższą jakością, niezawodnością, doskonałą przezroczystością i gładką powierzchnią z obu stron.
Co to jest szkło transparentne z Continental Trade?
Transparentne szkło płynowskazowe jest wykonywane ze szkła aluminosilikatowego lub borokrzemowego. Podczas produkcji materiał podlega dokładnemu polerowaniu i hartowaniu, dzięki czemu zyskuje znaczną wytrzymałość mechaniczną. Ponadto szkło transparentne wyróżnia się niskim współczynnikiem rozszerzalności cieplnej, jest odporne na działanie kondensatów, kwasów i ługów oraz nagłe zmiany temperatury. Tego typu wyroby szklane stosuje się przede wszystkim tam, gdzie występują ekstremalne warunki, takie jak narażenie na gwałtowne zmiany temperatury bądź kontakt z substancjami chemicznymi o agresywnym charakterze.
Transparentne szkło w naszej ofercie
Asortyment Continental Trade obejmuje różne typy transparentnych szkieł płynowskazowych, które spełniają normy DIN 7080/7081 i BS 3463, a także międzynarodowe standardy, takie jak JIS B 8211, MIL-G-16356 D, ÖNORM M 7354, OMV-Spez. H 2009, Esso Eng. Spec. 123 i S.O.D. Spec. 123. Dostosowujemy wyroby do indywidualnych potrzeb naszych klientów.
Na każdym etapie produkcji transparentne szkło podlega kontroli pod względem przejrzystości oraz wymiarów. Dzięki temu rezultatem naszych prac są produkty o doskonałej stabilności cieplnej, znakomitej przezroczystości i wyjątkowej odporności na działanie substancji chemicznych. Właściwości szkła transparentnego, jego skład chemiczny, a także wszelkie mechaniczne, optyczne, chemiczne i elektryczne parametry zostają szczegółowo udokumentowane.
W celu zwiększenia odporności wyrobu transparentnego na niełatwe warunki, między innymi wysokie ciśnienie, ekstremalne temperatury i agresywne środowisko, często wyposaża się go w osłony wykonywane z miki.
