Taśmy mikanitowe

OPIS PRODUKTU Dane techniczne Wideo

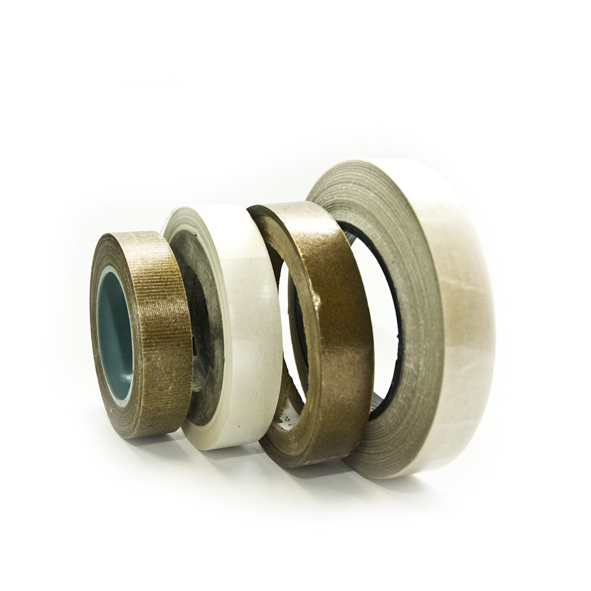

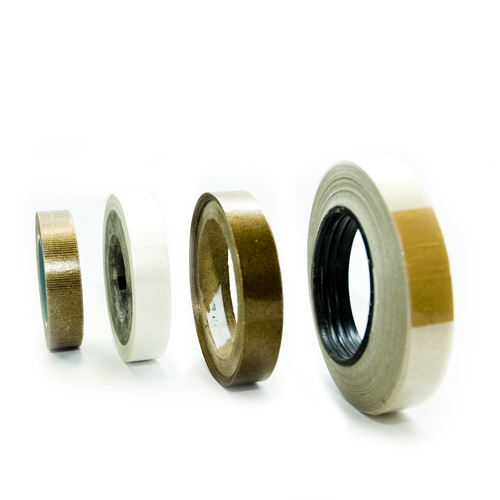

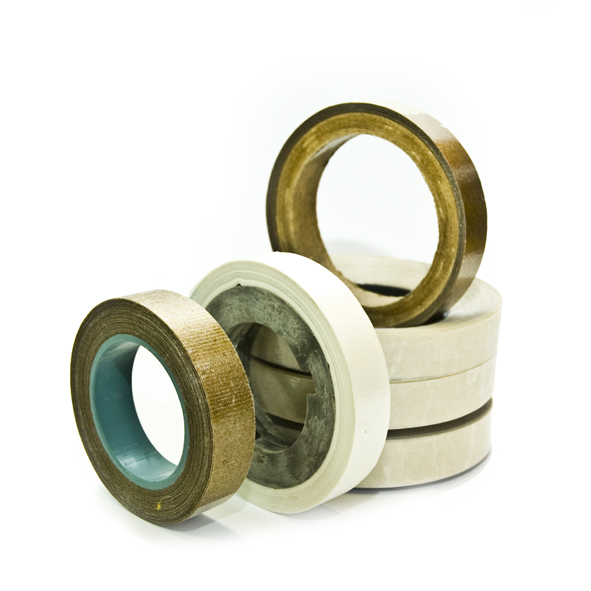

Taśmy mikowe

Taśmy mikowe wykonane są z papieru mikowego (flogopit naturalny, muskowit prażony lub mika syntetyczna) sklejonego specjalną żywicą silikonową z podłożem z włókna szklanego lub polietylenu. Do spojenia papieru mikowego z podłożem wykorzystuje się najczęściej żywice epoksydowe lub silikonowe. Z tego powodu są też nazywane taśmami mikanitowymi.

Zazwyczaj taśmy produkowane są o grubości od 0,08 mm do 0,15 mm i szerokościach zależnych od wskazań zamawiającego (w zakresie od 4,5 mm do 1 000 mm).

Grubsze taśmy, tj. o grubościach od 0,2 mm do 0,8 mm, nazywane wstęgami, produkowane są w standardowej szerokości  1 000 mm i o długościach od 20 m do 50 m. Są wykonane z użyciem papieru mikowego typu flogopit, a więc mogą pracować w temperaturach do 800 °C. Charakteryzują się bardzo wysoką odpornością na przebicie (> 10 kV/mm). Jako wzmocnienie wykorzystuje się tkaninę szklaną i/lub bezpieczne włókna ceramiczne. Wstęgi mikanitowe są opisane tutaj.

Właściwości:

  • Wysoka odporność na termiczna, dobra ognioodporność
  • Niepalność, nie zawiera azbestu, nie wytwarza gazów toksycznych
  • Bardzo dobra odporność na przebicie elektryczne i wyładowania koronowe,
  • Doskonała wytrzymałość na rozciąganie, wstrząsoodporność

O właściwościach taśmy mikowej decydują:

  • rodzaj użytego papieru mikowego,
  • rodzaj i ilość użytego spoiwa (żywicy)
  • rodzaj i ilość warstw zastosowanego podłoża (włókno szklane, materiał ceramiczny, folia z tworzywa sztucznego)

Zastosowanie:

  • izolacja kabli elektrycznych i cewek
  • wieżowce (izolacje),
  • elektrownie,
  • zakłady przemysłowe,
  • metro,
  • centra komputerowe,
  • przemysł lotniczy,
  • telekomunikacja,
  • przemysł stoczniowy,
  • przemysł zbrojeniowy.











Wyróżniamy następujące typy taśm mikowych:

  • taśma z flogopitu, odporność do 840°C
  • taśma z muskowitu prażonego, odporność do 900°C
  • taśma z syntetycznej miki, odporność do 1000°C

W zależności od materiału, z którego wykonane jest podłoże taśmy, oraz ilości warstw tego podłoża w każdym z powyższych typów można wyróżnić wiele gatunków taśm mikowych.

Zależnie od ilości użytego spoiwa mówi się także o taśmach mocno-, średnio- lub słabo- nasyconych klejem (ang. heavily, medium or less glued), co dodatkowo wprowadza kolejne podział na podgatunki taśm. Poniżej omówiono podstawową rodzinę taśm mikowych oznaczaną jako R-5461.





Typ Opis Papier mikowy Wzmocnienie
R-5461-P-GS Taśma z flogopitu wzmocniona włóknem szklanym Flogopit Włókno szklane
R-5461-P-GD Taśma z flogopitu dwustronnie wzmocniona włóknem szklanym Flogopit Włókno szklane
(podwójne)
R-5461-P-GFD Taśma z flogopitu wzmocniona włóknem szklanym i folią Flogopit Włókno szklane i folia polietylenowa
R-5461-P-FS Taśma z flogopitu wzmocniona folią Flogopit Folia polietylenowa
R-5461-S-GS Taśma z miki syntetycznej wzmocniona włóknem szklanym Syntetyczny Włókno szklane
R-5461-S-GD Taśma z miki syntetycznej dwustronnie wzmocniona włóknem szklanym Syntetyczny Włókno szklane
(podwójne)
R-5461-S-GFD Taśma z miki syntetycznej wzmocniona włóknem szklanym i folią Syntetyczny Włókno szklane i folia polietylenowa
R-5461-CM-GS Taśma z muskowitu prażonego wzmocniona włóknem szklanym Muskowit
prażony
Włókno szklane

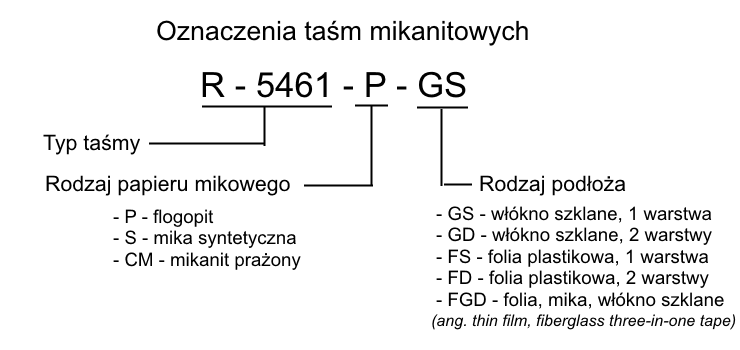

Oznaczenia:

Papier mikowy:
P- flogopitowy
S- syntetyczny
CM - muskowit prażony

Materiał wzmacniający:
G- włókno szklane
F- folia polietylenowa

Sposób wzmocnienia:
S- jedna strona
D- dwie strony

Taśmy R-5461-P-GS

Charakterystyka:

Opis  J.M. TYP : R-5461-P-GS
0,08mm 0,10mm 0,11mm 0,12mm 0,13mm 0,14mm 0,15mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 500, 1 000, 2 000
Grubość [mm] 0,08 ± 0,015 0,10 ±0,015 0,11±0,015 0,12±0,015 0,13±0,015 0,14±0,015 0,15±0,015
Waga taśmy [g/m2] 105 ± 10 130 ± 10 145 ± 10 170 ± 15 180 ± 15 215 ± 15 225 ± 15
Zawartość miki [%] >55 ≥60 >63 >65 >70 ≥70 >70
Napięcie przebicia [kV] >1.0 ≥1.1 >1.3 >1.5 >1.7 ≥1.8 >2.0
Wytrzymałość na rozciąganie [N/15mm] ≥150 ≥160 ≥180 ≥200 ≥200 ≥200 ≥200
Zawartość lepiszcza [%] 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3
Wytrzymałość termiczna [℃] 750 ℃ - 840 ℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

Taśmy R-5461-P-GFD

Charakterystyka:

Opis  J.M. TYP : R-5461-P-GFD
0,14 mm 0,16mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 200, 500, 1 000
Grubość [mm] 0,14 ± 0,015 0,16 ± 0,015
Waga taśmy [g/m2] 200 ± 15 220 ± 15
Zawartość miki [%] >60 ≥60
Napięcie przebicia [kV] >3.5 ≥3.5
Wytrzymałość na rozciąganie [N/15mm] ≥200 ≥200
Zawartość lepiszcza [%] 10 ± 3 10 ± 3
Wytrzymałość termiczna [℃] 750 ℃ - 840 ℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

Taśmy R-5461-P-FS

Charakterystyka:

Opis  J.M. TYP : R-5461-P-FS
0,10mm 0,11mm 0,12mm 0,13mm 0,14mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 500, 1 000, 2 000
Grubość [mm] 0,10 ±0,015 0,11±0,015 0,12±0,015 0,13±0,015 0,14±0,015
Waga taśmy [g/m2] 135 ± 10 160 ± 10 170 ± 15 205 ± 15 215 ± 15
Zawartość miki [%] ≥65 >70 >75 >75 ≥75
Napięcie przebicia [kV] ≥5.1 >5.0 >5.0 >5.0 ≥5.0
Wytrzymałość na rozciąganie [N/15mm] ≥130 ≥130 ≥130 ≥130 ≥130
Zawartość lepiszcza [%] 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3
Wytrzymałość termiczna [℃] 750 ℃ - 840 ℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

Taśmy R-5461-S-GS

Charakterystyka:

Opis  J.M. TYP : R-5461-S-GS
0,10mm 0,11mm 0,12mm 0,13mm 0,14mm 0,15mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 500, 1 000, 2 000
Grubość [mm] 0,10 ±0,015 0,11±0,015 0,12±0,015 0,13±0,015 0,14±0,015 0,15±0,015
Waga taśmy [g/m2] 125 ±10 140 ±10 160 ±15 170 ±15 205 ±15 215 ±15
Zawartość miki [%] ≥60 >65 >65 >65 ≥70 >70
Napięcie przebicia [kV] ≥1.0 >1.2 >1.4 >1.6 ≥1.7 >1,9
Wytrzymałość na rozciąganie [N/15mm] ≥160 ≥180 ≥200 ≥200 ≥200 ≥200
Zawartość lepiszcza [%] 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3 13 ± 3
Wytrzymałość termiczna [℃] 950℃ - 1000℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

Taśmy R-5461-S-GD

Charakterystyka:

Opis  J.M. TYP : R-5461-S-GD
0,14 mm 0,16mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 200, 500, 1 000
Grubość [mm] 0,14 ± 0,015 0,16 ± 0,015
Waga taśmy [g/m2] 200 ± 15 220 ± 15
Zawartość miki [%] >60 ≥60
Napięcie przebicia [kV] >1.0 ≥1,0
Wytrzymałość na rozciąganie [N/15mm] ≥160 ≥160
Zawartość lepiszcza [%] 10 ± 3 10 ± 3
Klasa palności [℃] 950 ℃ - 1000℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 200 m, 500 m, 1 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

Taśmy R-5461-S-GFD

Charakterystyka:

Opis  J.M. TYP : R-5461-S-GFD
0,14 mm 0,16mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 200, 500, 1 000
Grubość [mm] 0,14 ± 0,015 0,16 ± 0,015
Waga taśmy [g/m2] 200 ± 15 220 ± 15
Zawartość miki [%] >60 ≥60
Napięcie przebicia [kV] >3.5 ≥3,5
Wytrzymałość na rozciąganie [N/15mm] ≥160 ≥160
Zawartość lepiszcza [%] 10 ± 3 10 ± 3
Wytrzymałość termiczna [℃] 950 ℃ - 1000℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 200 m, 500 m, 1 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

R-5461-CM-GS

Charakterystyka:

Opis  J.M. TYP : R-5461-CM-GS
0,12 mm 0,13mm 0,14 mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 500, 1 000, 2 000
Grubość [mm] 0,12 ± 0,015 0,13 ± 0,015 0,14 ± 0,015
Waga taśmy [g/m2] 125 ± 15 145 ± 15 170 ± 15
Zawartość miki [%] > 55 > 60 > 60
Napięcie przebicia [kV] > 1,8 > 2,2 >2,2
Wytrzymałość na rozciąganie [N/15mm] ≥ 150 ≥ 150 ≥ 150
Zawartość lepiszcza [%] 20 ± 3 20 ± 3 20 ± 3
Wytrzymałość termiczna [℃] 900 ℃ - 1000℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu

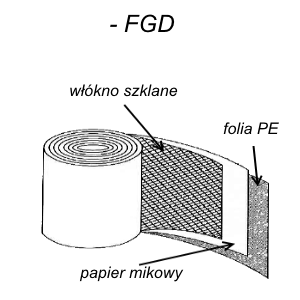

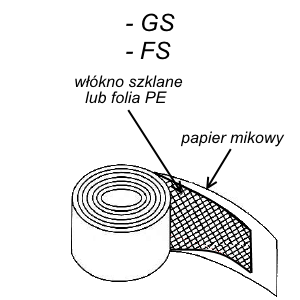

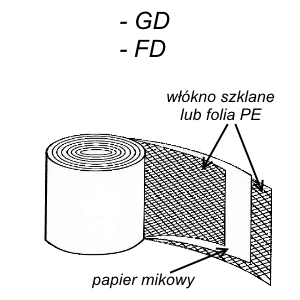

Oznaczenia rodzaju podłoża



Zasady stosowania taśm

W zastosowaniu taśm do ognioodpornej i dielektrycznej izolacji przewodów istotne znaczenie ma sposób owijania przewodu taśmą mikową. Technicy powinni dobrać odpowiednią szerokość taśmy (zależnie od grubości izolowanego przewodu), a także jej naprężenie oraz prędkość i kąt nakładania taśmy podczas nawijania, aby nawet w przypadku pęknięcia taśmy zapewnić jednolitość i gładkość powierzchni izolowanych i uniknąć odpadania (wykruszania) miki.

Przy małych przekrojach izolowanych przewodów, mika łatwo odpada z powodu małego promienia owijania. Mała szerokość taśmy oraz niewielka wytrzymałość na rozciąganie wymagają jednolitego naprężenia i prędkości podczas nawijania, co zapobiega uszkodzeniom taśmy i odpadaniu powłoki mikowej.

Sposób nawijania taśmy (ilość warstw, stopień pokrycia) jest różny dla różnych rodzajów kabli i powinien być określony przez projektanta kabli na podstawie testów odporności na temperaturę i przebicie. Stosownie do standardów IEC o testowaniu ognioodporności  kabla, zalecane są co najmniej 2 warstwy owijania i współczynnik pokrycia nie mniejszy niż 50%, czyli przewód powinien być owinięty przez 4 warstwy taśmy mikowej.

Taśmy R-5461-P-GD

Charakterystyka:

Opis  J.M. TYP : R-5461-P-GD
0,14 mm 0,16mm
Wygląd   Brak obcego materiału, żadnych rozdarć, dziur, nierówności, zagięć
Długość [m] 200, 500, 1 000
Grubość [mm] 0,14 ± 0,015 0,16 ± 0,015
Waga taśmy [g/m2] 200 ± 15 220 ± 15
Zawartość miki [%] >60 ≥60
Napięcie przebicia [kV] >1.5 ≥1.5
Wytrzymałość na rozciąganie [N/15mm] ≥200 ≥200
Zawartość lepiszcza [%] 10 ± 3 10 ± 3
Wytrzymałość termiczna [℃] 750 ℃ - 840 ℃, IEC331



Dostępność

  • szerokość: 4,5 mm - 1 000 mm
  • długość: 500 m, 1 000 m, 2 000 m
  • średnica wewnętrzna rolki: 52mm, 54mm, 76mm lub 120mm

Przechowywanie: min. rok w temperaturze pokojowej 20°C ± 5°C w suchym pomieszczeniu
